Katup solenoid VF5000 5/2 arah, 5/3 arah adalah Tipe Perpipaan Langsung. Lubang spul dibuat secara khusus untuk meminimalkan gesekan, mengurangi tekanan start, dan memperpanjang masa pakai. Dengan ukuran port yang besar, katup menghasilkan aliran udara yang lebih tinggi, sehingga ideal untuk mengoperasikan banyak aktuator atau silinder sedang hingga besar. Ukuran port seri VF5000 adalah 3/8.
Struktur modularnya mendukung pemasangan manifold, memungkinkan pasokan udara terpusat dan menyederhanakan perpipaan. Dirancang untuk aplikasi pneumatik aliran tinggi, katup solenoid seri DS/VF 3000 dan 5000 umumnya diterapkan pada mesin industri dan jalur produksi otomatis.
·Aliran Tinggi
·Perpipaan / Modular / Hemat Ruang
·Daya Tahan Tingkat Industri
|
Kode Pemesanan |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Model |
jenis katup |
|
voltase |
tipe garis |
Manul |
ukuran pelabuhan |
|
katup solenoid VF5000 |
130: solenoid tunggal 5/2 arah |
|
3:110VAC |
G: tipe garis |
|
02:PT3/8 |
|
|
230: vlave solenoid ganda 5/2 arah |
|
4:220VAC |
D: Tipe Din |
|
|
|
|
330C: pusat tertutup vlave5/3 arah solenoid ganda |
|
5:24VDC |
DZ:DZ dengan cahaya |
|
|
|
|
430E: pusat knalpot solenoid ganda vlave5/3 arah |
|
6:12VDC |
|
|
|
|
|
530P: katup solenoid ganda pusat tekanan 5/3 arah |
|
|
|
|
|
|
Spesifikasi umum |
|
|
Media kerja |
Udara |
|
Suhu bangun |
0-50℃ |
|
Pelumasan |
Tidak Perlu |
|
Penggantian Manual |
Tipe Pengunci Obeng |
|
Tahan Guncangan/Getaran |
30G/5G (8,3--2000Hz) |
|
Lampiran |
Tahan debu |
|

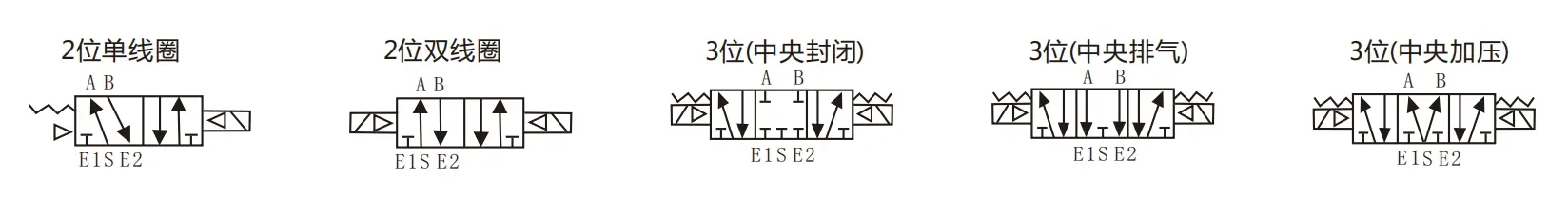

Model |
posisi |
gulungan |
kgf/cm² (Mpa) |
Waktu Respons (MS) |
Maks. Frekuensi Operasi |
ukuran pelabuhan |
Luas Penampang Efektifmm²(CV) |
kgf |
|

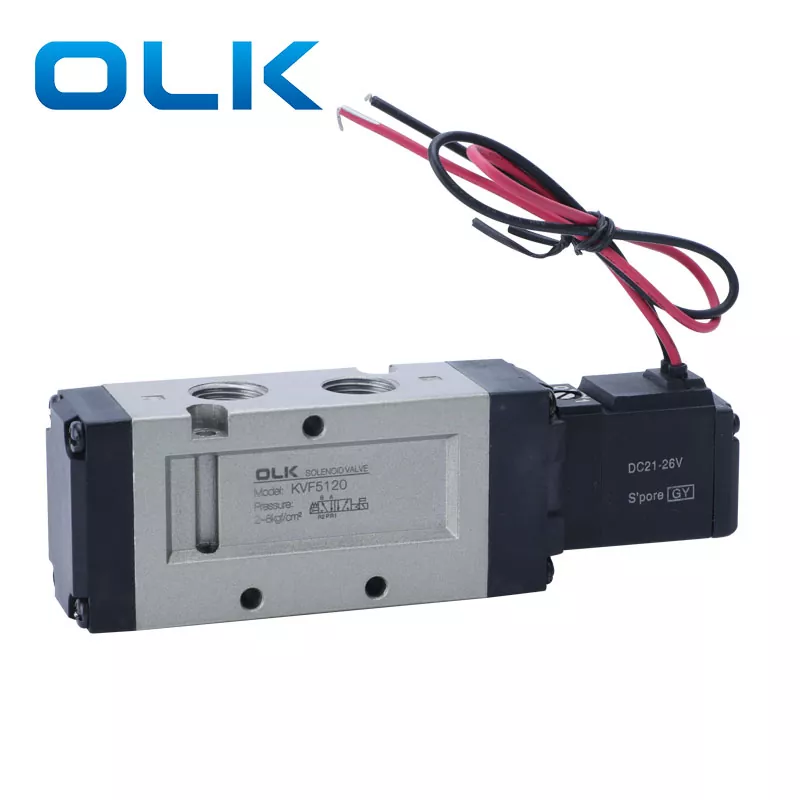

VF5120-□△B-02 |
2 posisi |
tindakan tunggal |
1,5～9(0,15～0,8) |
≤30 mdtk |
5 |
PT3/8 |
45(2.5) |
0.38 |
|

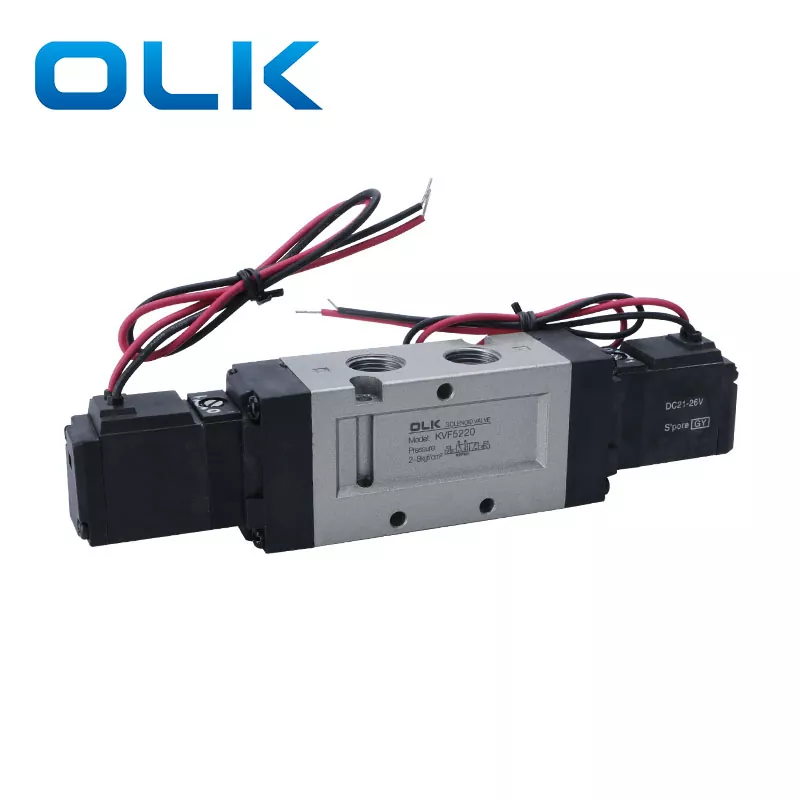

VF5220-□△B-02 |
2 posisi |
tindakan ganda |
1~9(0,1~0,9) |
≤30 mdtk |
5 |
PT3/8 |
45(2.5) |
0.45 |
|
VF5320-□△B-02 |
3 posisi |
pusat tertutup vlave5/3 arah solenoid ganda |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|

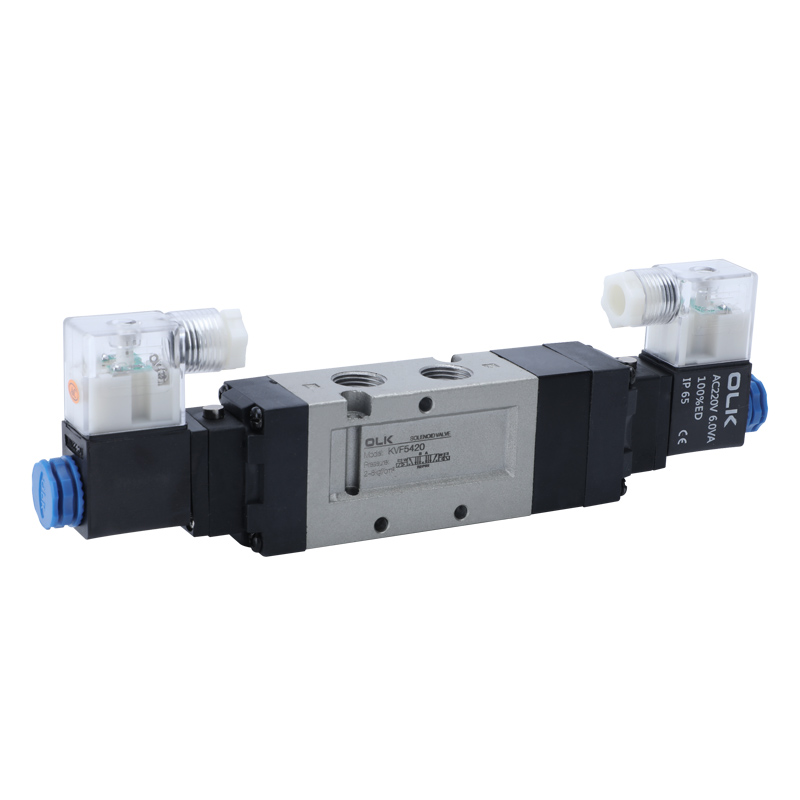

VF5420-□△B-02 |
3 posisi |
pusat knalpot solenoid ganda vlave5/3 arah |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41.4(2.3) |
0.53 |
|

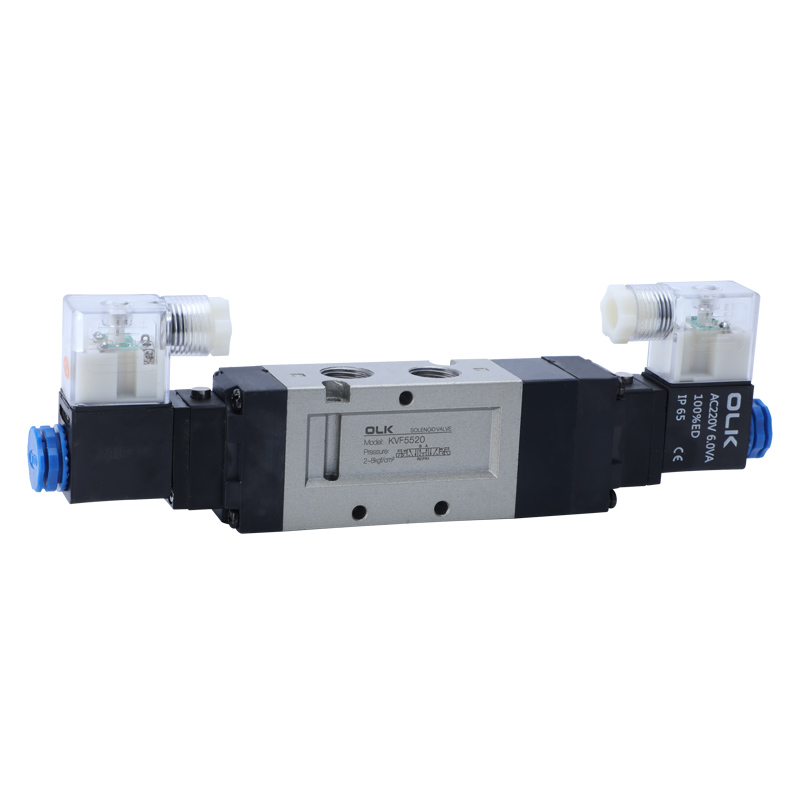

VF5520-□△B-02 |
3 posisi |
katup solenoid ganda pusat tekanan 5/3 arah |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
Model apa yang dapat digantikan oleh DS3000/VF3000?
DS3000 dapat menggantikan TPC di Korea dengan fungsi yang sama, dan VF 3000 dapat menggantikan SMC di Jepang dengan fungsi yang sama
Berapa diameter nosel katup solenoid DS5000/VF5000 5 arah?
Lubang Benang DS5000/VF5000 adalah PT3/8
