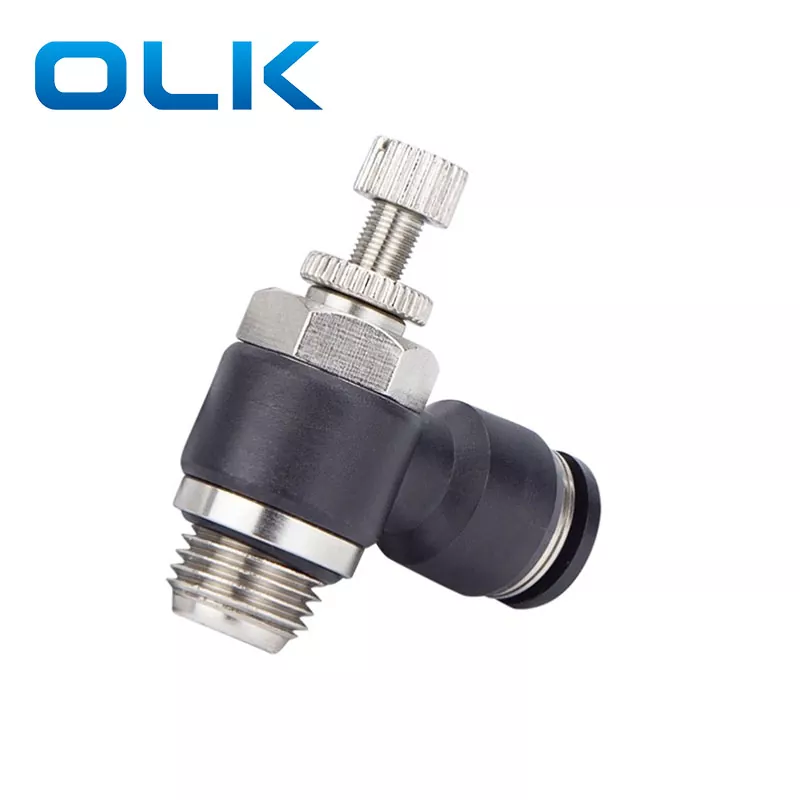

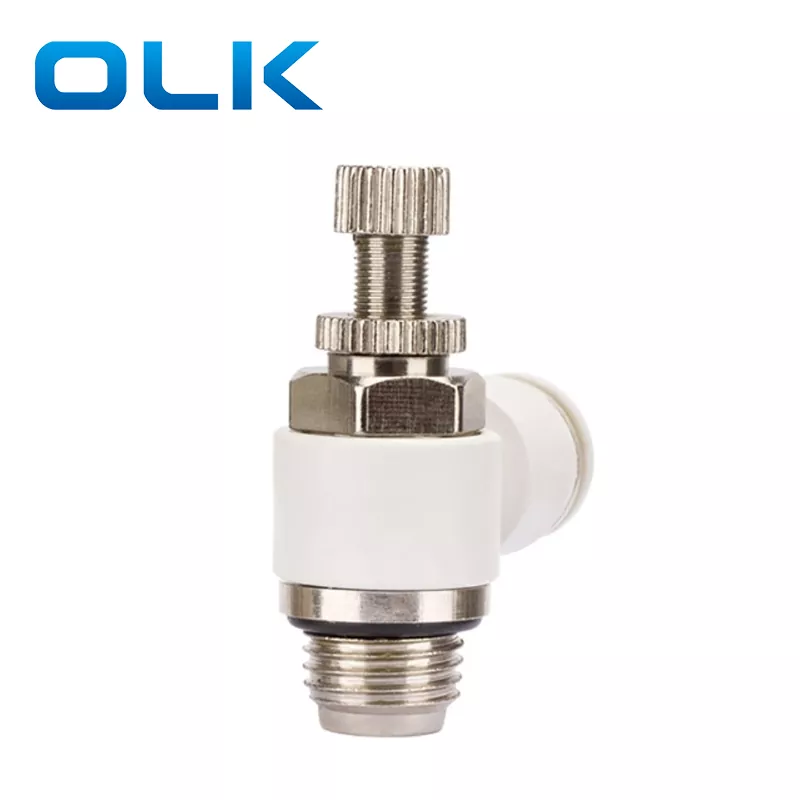

Katup Pengontrol Kecepatan Pneumatik SC, Tipe G-thread

Pengontrol kecepatan pneumatik SC dirancang untuk penyesuaian kecepatan silinder yang tepat dengan mengatur aliran udara melalui kenop kontrol putar. Ini mengadopsi koneksi G-thread dengan mesin cuci penyegel internal, menghilangkan kebutuhan akan pita PTFE dan mencegah penyumbatan. Dengan strukturnya yang ringkas dan desain putar 360°, katup pengontrol kecepatan SC memungkinkan pemasangan yang fleksibel bahkan di ruang terbatas sekaligus memastikan kinerja yang andal dan masa pakai komponen pneumatik yang lebih lama.

Katup Pengontrol Kecepatan Pneumatik SC, Fitur Produk Tipe G-thread

·Kontrol kecepatan yang tepat & respons cepat: Sesuaikan aliran udara dengan mudah melalui kenop putar untuk pengoperasian silinder yang lebih lancar.

·Tidak diperlukan pita PTFE: Konektor G-thread dilengkapi dengan mesin cuci penyegel untuk memastikan penyegelan yang rapat dan menghindari masalah penyumbatan.

·Kesesuaian antarmuka: Dirancang untuk permukaan datar; tidak cocok untuk antarmuka beralur atau tidak rata.

·Pemasangan mudah: Pemasangan dan bodi dapat berputar 360° setelah pemasangan, menawarkan fleksibilitas dalam tata letak tabung.

·Perlindungan komponen: Mencegah kebocoran dan kontaminasi, memperpanjang masa pakai peralatan pneumatik.

Katup Pengontrol Kecepatan Pneumatik SC, Tipe G-thread Metode penggunaan:

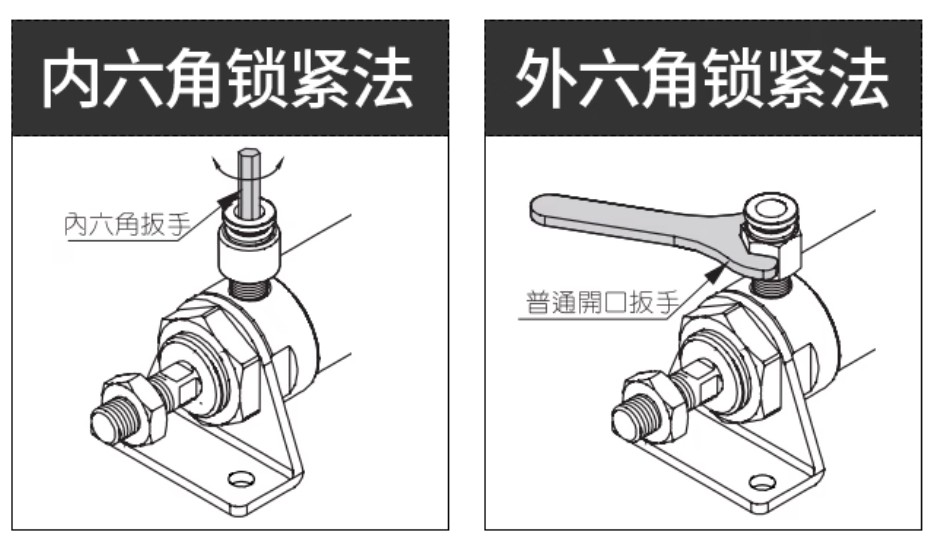

Gunakan kunci Allen atau kunci hex untuk mengencangkan fitting ke dalam ulir saluran masuk/keluar udara silinder seperti yang ditunjukkan pada gambar. Lihat gambar untuk torsi pengencangan.

Saat menyetel kecepatan silinder dengan pengontrol kecepatan, pastikan katup tertutup sebelum mengalirkan udara bertekanan. Jika udara dialirkan saat katup terbuka, silinder dapat bergerak terlalu cepat dan menyebabkan kecelakaan.

Putar kenop penyesuaian secara perlahan dengan tangan. Setelah menyetel kecepatan yang diinginkan, putar mur pengunci ke bawah untuk mengencangkan kenop dan mencegah penyetelan lebih lanjut.

Putar kenop searah jarum jam untuk mengurangi aliran udara dan memperlambat silinder.

Putar kenop berlawanan arah jarum jam untuk meningkatkan aliran udara dan mempercepat silinder.

Tindakan Pencegahan Katup Pengontrol Kecepatan Pneumatik

Utas M5 kecil. Jangan gunakan alat untuk mengencangkan. Dengan mesin cuci penyegel bawaan, pengencangan tangan sudah cukup. Pengetatan yang berlebihan dapat merusak benang. Bersihkan pipa dan fitting sebelum pemasangan untuk menghindari kotoran yang menyebabkan kegagalan fungsi atau kebocoran udara.

Tekanan udara tinggi atau udara kotor dapat merusak cincin penyegel. Pasang filter udara jika diperlukan, dan pilih alat kelengkapan bertekanan tinggi dan tahan korosi.

Jangan sering-sering memasang/mencabut tabung, karena akan mengurangi umur fitting dan tabung. Masukkan tabung sepenuhnya ke bawah untuk menghindari kebocoran. Sebelum melepas selang, pastikan tidak ada tekanan di dalam dan tekan tutup ujung pemasangan ke bawah sebelum menarik keluar.

Pastikan ujung tabung dipotong rata. Ujung yang tidak rata dapat menyebabkan penyegelan yang buruk dan kebocoran. Potong tabung dengan benar dan pastikan permukaan luarnya tidak rusak.

Gunakan tabung dengan panjang yang cukup. Hindari tikungan tajam pada bagian atas fitting, yang dapat merusak fitting. Setelah menyambung, tarik tabung sedikit untuk memeriksa apakah sudah aman sebelum digunakan.

Saat melepas tabung, tekan antarmuka plastik secara merata sambil menarik keluar. Jangan memutar tabung atau memutar 360°, karena tabung dapat berlubang dan menyebabkan kebocoran.

Tekanan udara tinggi atau udara kotor dapat merusak cincin penyegel. Pasang filter udara jika diperlukan, dan pilih alat kelengkapan bertekanan tinggi dan tahan korosi.

Beberapa kebocoran internal adalah normal bila pengontrol kecepatan ditutup. Hindari penggunaan dalam aplikasi yang tidak memerlukan kebocoran internal.

FAQ:

Mengapa merekomendasikan katup pengontrol kecepatan ulir SC G?

Perlengkapan biasa menggunakan pita PTFE, yang dapat putus dan masuk ke jalur udara, menyebabkan penyumbatan katup, peralihan yang buruk, dan keausan segel silinder. Konektor ulir G dilengkapi dengan mesin cuci penyegel untuk memastikan penyegelan yang rapat dan menghindari masalah penyumbatan.
