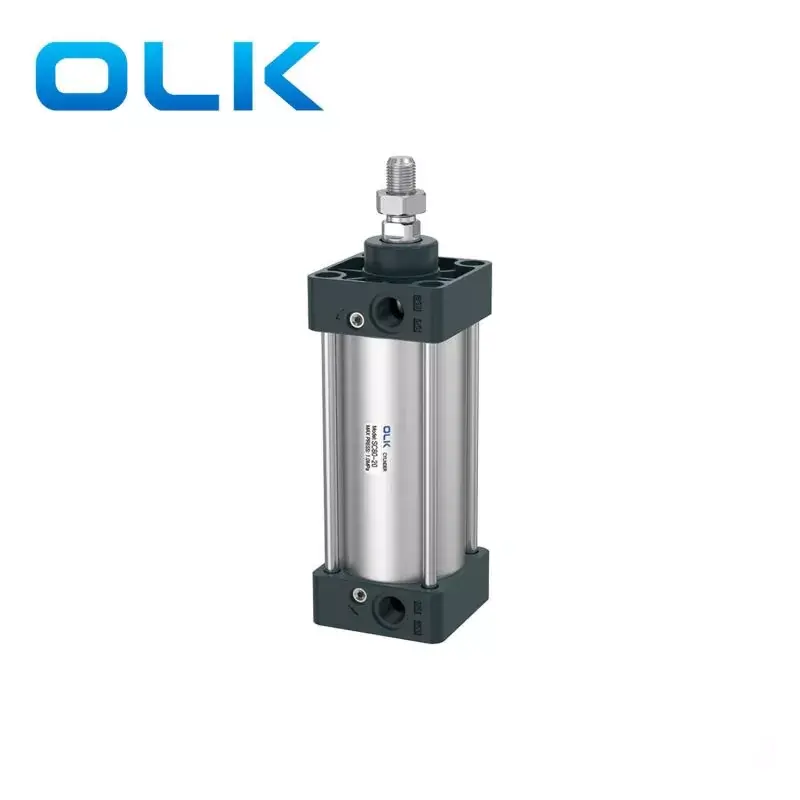

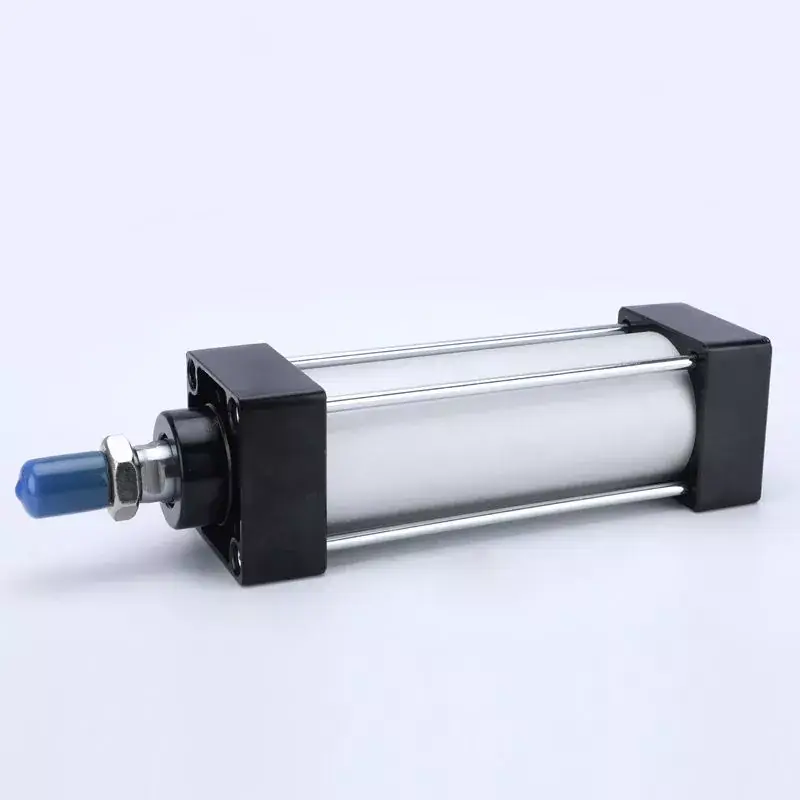

Silinder Standar Seri SC

Model:SC 80X80

Selamat datang di grosir Silinder Standar Seri SC dari kami, setiap permintaan dari pelanggan dijawab dalam waktu 24 jam. Ouleikai (OLK) adalah produsen profesional, kami ingin memberi Anda silinder seri SC dan kami akan menawarkan layanan purna jual terbaik dan pengiriman tepat waktu.

Brand:
oke
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250mm
Stroke:
25mm - 1000mm
Action:
Akting Ganda
Cushion:
Bantalan Udara yang Dapat Disesuaikan
Working Pressure:
0,1-1,0Mpa(14-145 Psi)

mengirimkan permintaan

Deskripsi Produk

OLK adalah produsen & pemasok Tiongkok yang terutama memproduksi Silinder Standar Seri SC dengan pengalaman bertahun-tahun. Berharap untuk membangun hubungan bisnis dengan Anda. Silinder pneumatik standar seri SC diproduksi menggunakan bahan ringan seperti paduan aluminium, sehingga mengurangi bobot sehingga membantu meningkatkan efisiensi operasional peralatan. Mereka dicirikan oleh desain kompak dan ukuran kecil, memungkinkan pemasangan di ruang terbatas, cocok untuk skenario dengan keterbatasan ruang. Dibandingkan dengan silinder standar ISO 15552, silinder seri SC dengan diameter yang sama memiliki panjang yang lebih kecil. Penyesuaian bantalannya lebih mulus.

Dengan beragam ukuran dan model yang tersedia, produk ini memenuhi tuntutan lini produksi otomasi, mesin pengemasan, dan aplikasi robotik, termasuk fungsi seperti dorongan linier dan rotasi.

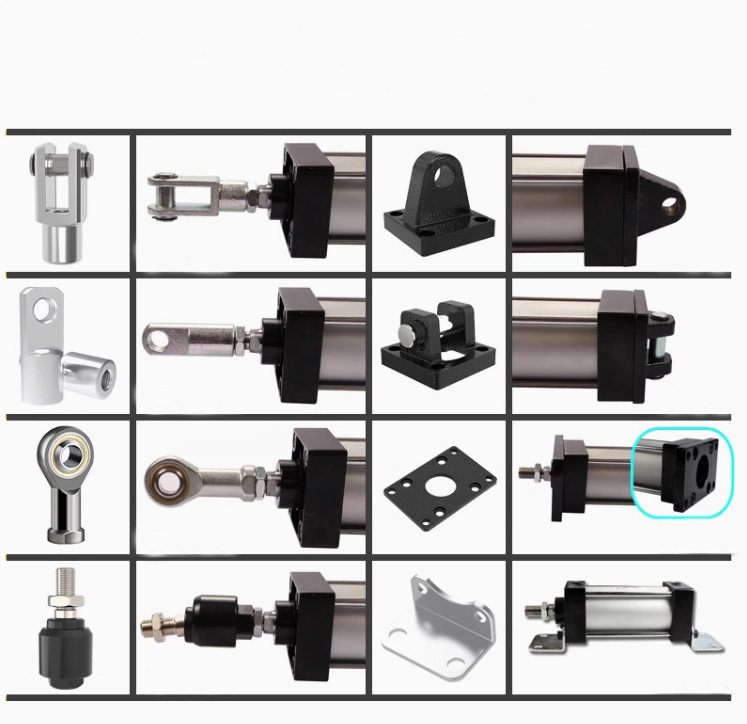

OLK, sebagai produsen pneumatik di Tiongkok, dapat merancang dan memproduksi silinder dengan diameter dan goresan berbeda sesuai dengan kebutuhan rinci pelanggan dan kebutuhan aktual. Selain itu, dapat dilengkapi dengan komponen silinder seperti CA, CB, flensa, dan fitting. Silinder pneumatik standar seri SC menawarkan harga yang kompetitif, memberikan pelanggan efektivitas biaya yang lebih tinggi.

Silinder standar seri OULEIKAI SC menggunakan bahan paduan aluminium Karakteristik produk

Fitur Silinder Standar Seri SC:

1. Silinder pneumatik standar perusahaan kami.

2. Segel piston mengadopsi struktur penyegelan dua sisi khusus, ukurannya kompak, dengan fungsi penyimpanan oli.

3. Ini adalah silinder tipe batang, dengan penutup depan dan belakang dihubungkan ke badan silinder tabung aluminium dengan pilar, memastikan keandalan yang baik.

4. Dibandingkan dengan silinder standar IS015552, silinder seri SC memiliki panjang lebih kecil untuk diameter silinder yang sama.

5. Penyesuaian halus bantalan silinder.

6. Berbagai spesifikasi silinder dan aksesori pemasangan silinder tersedia untuk pilihan pelanggan.

7. Bahan penyegel tahan suhu tinggi dipilih untuk memastikan silinder beroperasi normal dalam kondisi hingga 150°C.

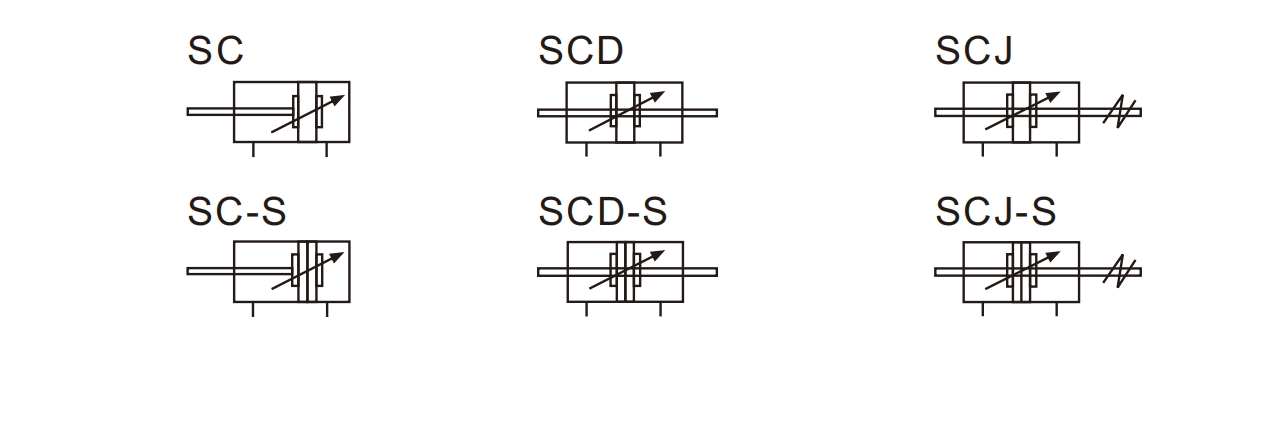

Simbol Silinder Standar Seri SC:

kode pemesanan
SC	50	-	50	-	20	-	S
Model	MEMBOSANKAN		STROKE		Pukulan yang Dapat Disesuaikan		Magen	-
SC: Silinder Aksi Ganda Standar					10:10mm		KOSONG: tanpa magnet		Kode segel	PEMASANGAN	JENIS BENANG
SCD: Silinder Kerja Ganda Batang Ganda					20:20mm		S: dengan magnet		kosong: TPU	LB	KOSONG:PT
SCJ: Silinder Aksi Ganda Batang Ganda Langkah yang Dapat Disesuaikan					30:30mm				N:NBR	FA	T:NPT
					40:40mm				H:FKM/VITOM	FB	G:G
					50:50mm					CA
					75:75mm					CB
					100:10mm					karena

Silinder Standar Seri SCParameter spesifikasi standar：

Ukuran Lubang (mm)	32	40	50	63	80	100
Modus Akting	Akting Ganda
Media kerja	Udara Bersih
Tekanan Kerja	0,1-1,0 MPa (14-145Psi)
Bukti Tekanan	1,5Mpa (215Psi)
Kisaran Suhu Kerja	'-20-80℃
	30-800
Mode Penyangga	Dapat disesuaikan
Jarak Penyangga (mm)	21				28	29
Ukuran pelabuhan	PT1/8	PT1/4		PT3/8		PT1/2

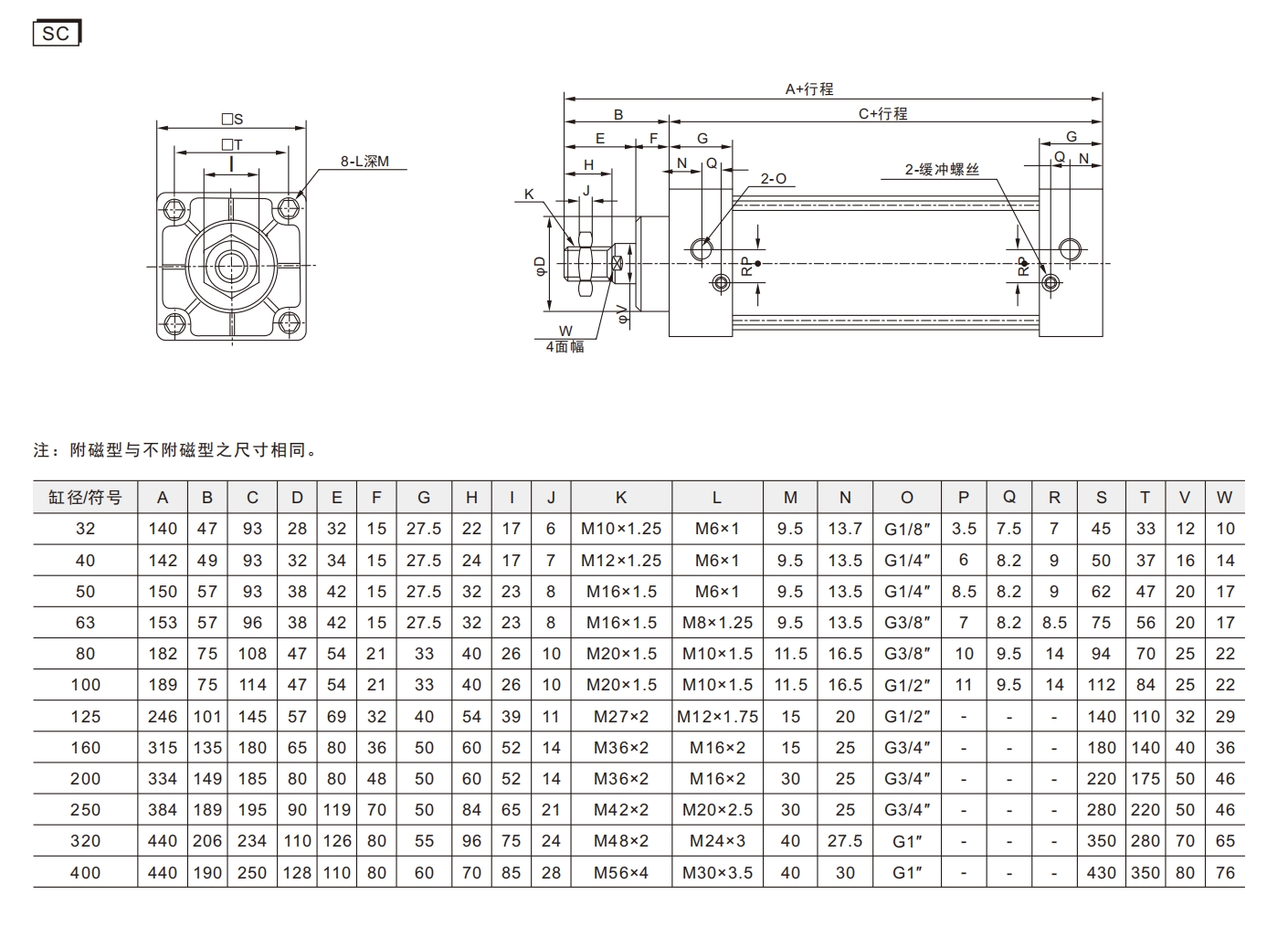

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1.75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Kualitas yang Konsisten di Setiap Silinder SC

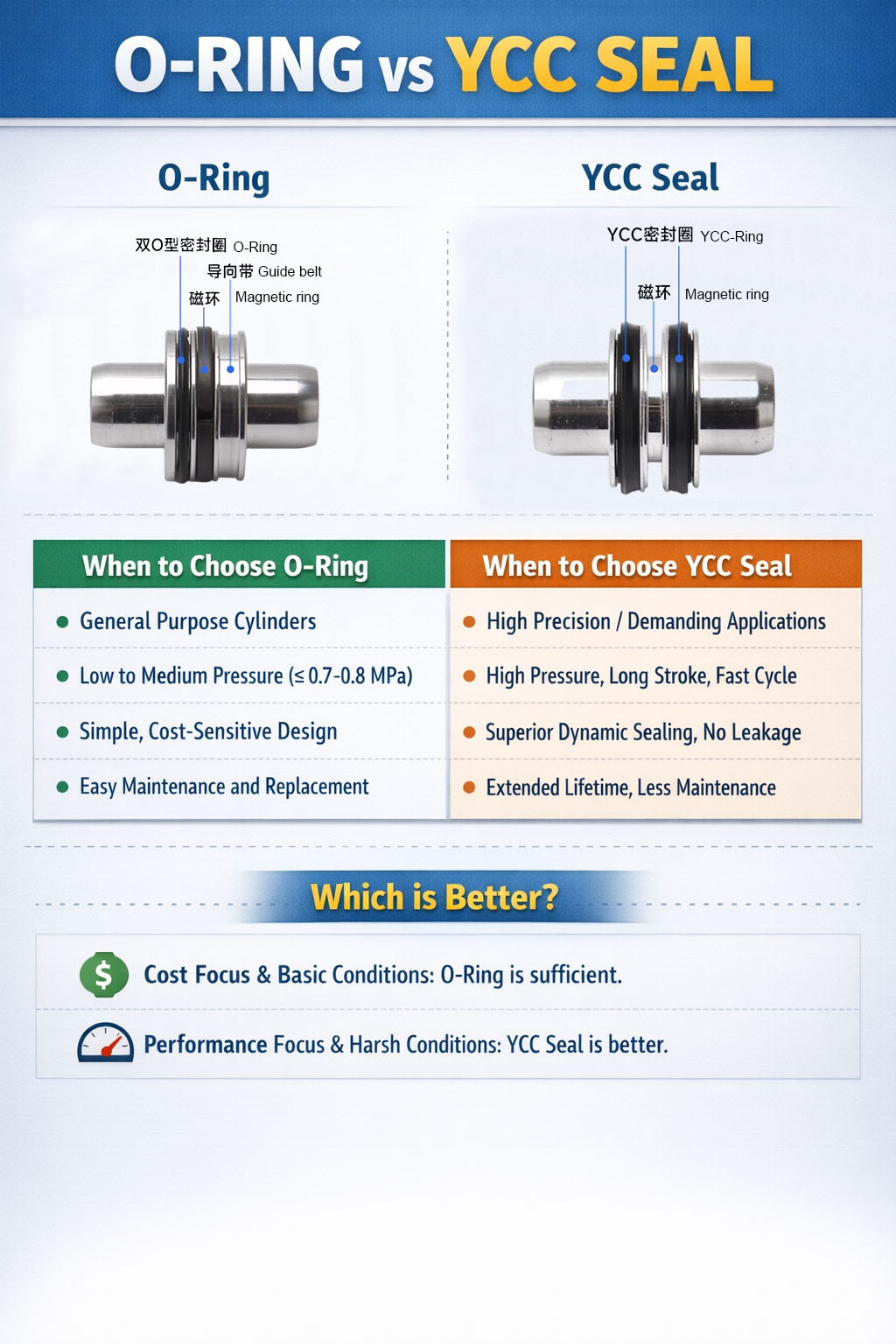

Semua silinder standar seri OLK SC diproduksi dengan sistem penyegelan YCC sebagai standar, bukan cincin-O konvensional. Ini adalah pilihan desain yang disengaja untuk memastikan kinerja penyegelan yang stabil, kebocoran rendah, dan masa pakai yang lama, terutama dalam pengoperasian berkelanjutan dan frekuensi tinggi.

Dibandingkan dengan cincin-O tradisional, segel YCC memberikan penyegelan dinamis dan ketahanan aus yang lebih baik, memungkinkan silinder mempertahankan kinerja yang andal di bawah perubahan tekanan dan siklus berulang. Hal ini secara signifikan mengurangi kebocoran awal dan memperpanjang interval perawatan.

Selain itu, OLK PNEUMATIC secara ketat mengikuti standar ketebalan dinding dan spesifikasi material. Tidak ada pengurangan material atau pemotongan biaya pada tabung silinder atau komponen utama. Setiap bagian diproduksi dengan kekuatan yang cukup untuk menjamin ketahanan dan keamanan dalam aplikasi industri nyata.

Silinder OULEIKAI (OLK) SC diproduksi dengan akurasi pemesinan tinggi dan toleransi yang ketat, memastikan pergerakan piston yang mulus, gaya keluaran yang stabil, dan kinerja pemosisian yang konsisten.

Mulai dari pemilihan penyegelan hingga kontrol material dan pemesinan presisi, setiap silinder SC dibuat untuk memberikan kualitas andal yang dapat dipercaya pelanggan, tidak hanya di atas kertas, namun juga dalam penggunaan jangka panjang.

Pertanyaan Umum:

Q: Apa perbedaan antara rentang tekanan kerja yang digunakan pada silinder udara seri SC dan tekanan Proof?

A: Kisaran tekanan kerja: dalam kisaran ini, silinder dapat memulai, mengoperasikan, dan mempertahankan kinerjanya secara normal. Kisaran tekanan pengoperasian silinder udara SC: 0,1 MPa -1,0 MPa(14-145psi); Melebihi kisaran ini dapat mengakibatkan pergerakan tertunda, kegagalan segel, atau kerusakan.

Tekanan bukti: Ini mengacu pada batas tekanan maksimum yang ditetapkan oleh pabrikan selama pengujian pabrik, yang menunjukkan tekanan udara tertinggi yang dapat ditahan oleh struktur produk dalam waktu singkat tanpa meledak, berubah bentuk, atau rusak secara permanen. Bukan tekanan kerja normal, hanya digunakan untuk memverifikasi kekuatan;

Umumnya sekitar 1,5 kali batas atas tekanan kerja;

Tekanan bukti silinder udara SC: 1,5 MPa(215psi)

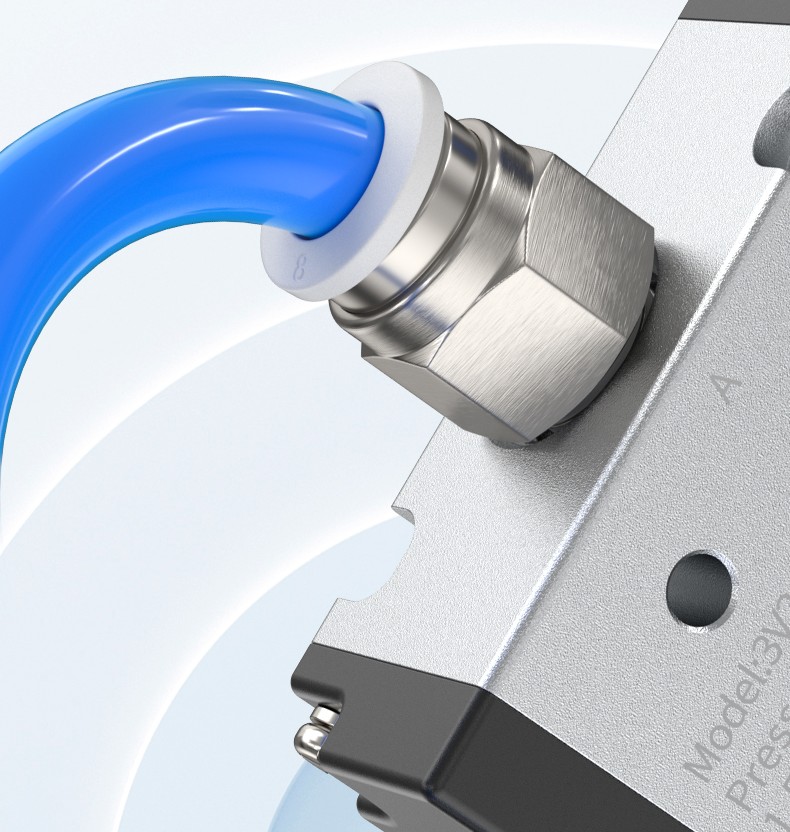

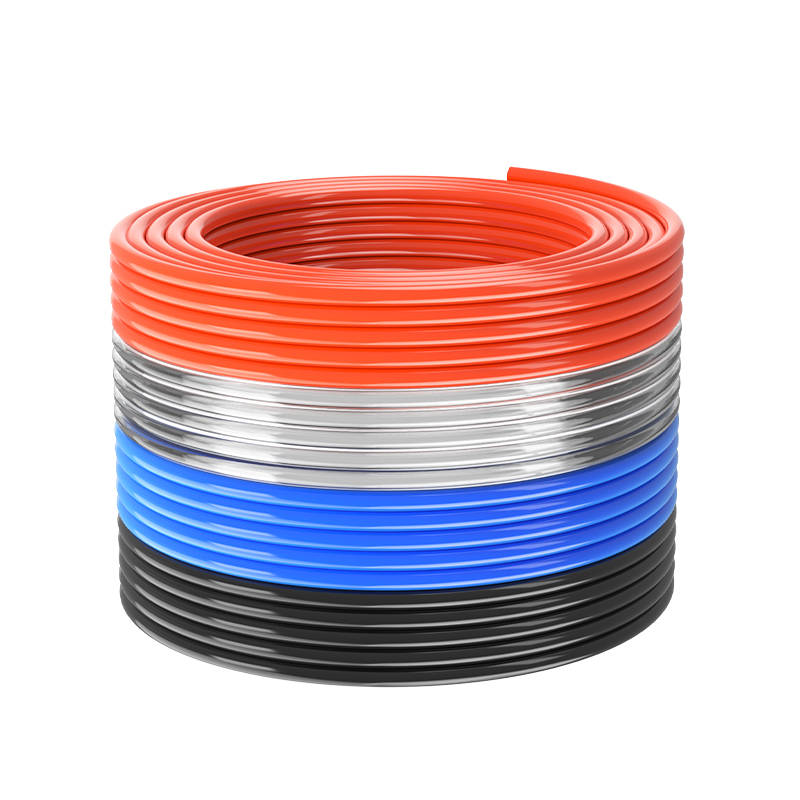

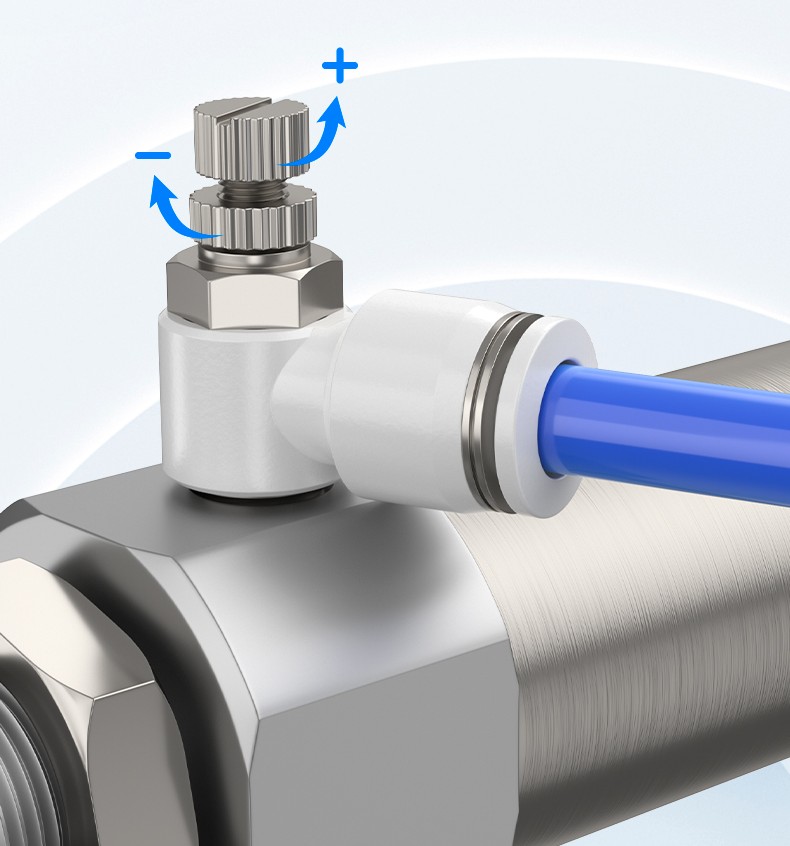

Silinder SC – Perlengkapan & Tabung yang Direkomendasikan (Aplikasi)

Tag Panas: Silinder pneumatik SC, silinder batang pengikat standar, silinder kerja ganda, silinder udara 32-250mm, silinder bantalan yang dapat disesuaikan
