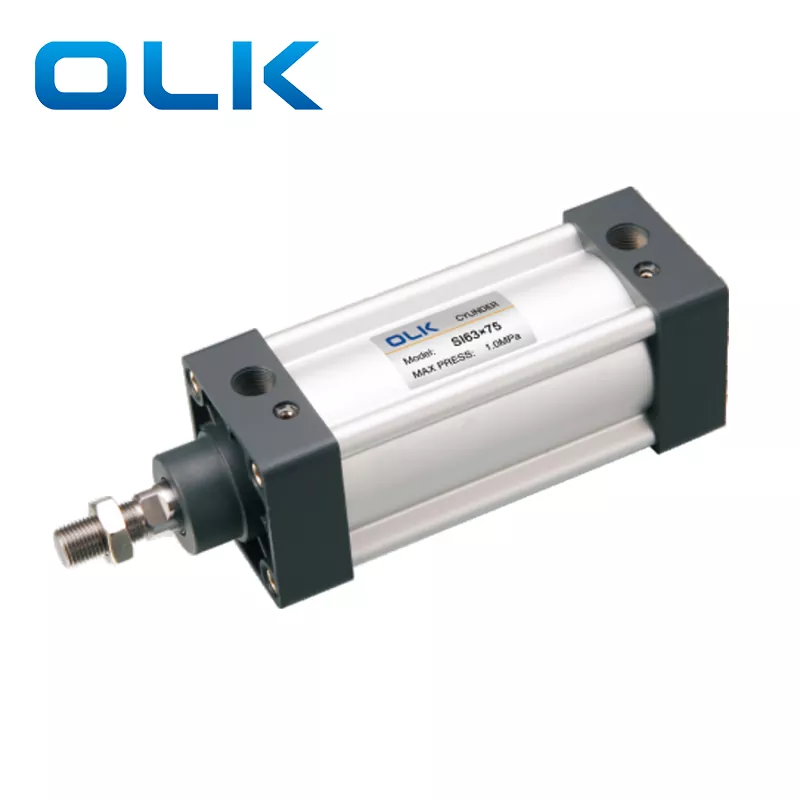

Silinder pneumatik standar ISO15552 seri SI tersedia dalam tiga jenis: aksi ganda standar, aksi ganda batang ganda SID, dan aksi ganda batang ganda SIJ dengan langkah yang dapat disesuaikan. Mereka mematuhi standar ISO 15552, yang berarti dimensi pemasangannya lebih besar dariSilinder pneumatik SUberukuran sama. Aksesori tetap tidak dapat dipertukarkan dan hanya kompatibel dengan spesifikasi ISO 15552 (sebelumnya ISO 6431).
1.IS015552 (asli IS06431) silinder pneumatik standar;
2. Segel piston terdiri dari 2 struktur segel satu arah berbentuk Y, yang memiliki fungsi kompensasi, masa pakai yang lama, dan tekanan start-up yang rendah,
3. Pipa aluminium berbentuk 米 tanpa tie rod memiliki ketahanan korosi yang baik;
4. Penyesuaian penyangga silinder halus dan stabil:
5.Silinder dan aksesori untuk pemasangan dengan beberapa spesifikasi bersifat opsional.

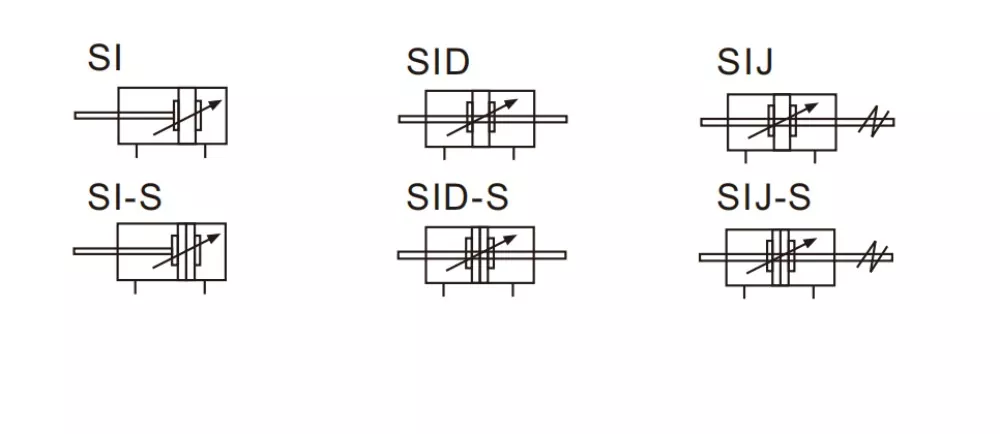

Simbol silinder pneumatik standar seri ISO15552 SI:
|
Kode pemesanan |
|
|||||||||
|
DAN |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
50 |
50 |
|
|
S |
|
|
|
|
MENGATAKAN |
160 |
|
50 |
50 |
-- |
20 |
S |
|
|
|
|
Model |
Ukuran lubang |
Bahan batang |
|
stroke |
|
Pukulan yang dapat disesuaikan |
magnet |
Jenis pemasangan |
Bahan penyegel |
Jenis benang |
|
SI: tipe akting ganda |
|
Kosong: baja karbon sedang |
|
|
|
10:10mm |
Kosong: tanpa magnet |
|
Kosong: TPU |
Kosong :PT（55°） |
|
SID: tipe batang ganda |
|
J: SUS420J2 |
|
|
|
20:20mm |
S: dengan magnet |
H: Viton |
G:G（55°） |
|
|
SIJ: jenis pukulan yang dapat disesuaikan |
|
B: SUS304 |
|
|
|
30:30mm |
|
N:NBR |
T:NPT(60°） |
|
|
Ukuran Lubang (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Modus Akting |
Akting Ganda |
|||||||||
|
Media kerja |
Udara Bersih |
|||||||||
|
Bentuk tetap |
DAN |
FA `FB `CA `CB `CR `LB `TC `FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
MENGATAKAN |
||||||||||
|
Tekanan Kerja |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Bukti Tekanan |
1,5Mpa (215Psi) |
|||||||||
|
Kisaran Suhu Kerja |
'-20-80℃ |
|||||||||
|
Gunakan rentang kecepatan |
30-800 |
30-500 |
||||||||
|
Mode Penyangga |
Penyangga yang dapat disesuaikan |
|||||||||
|
Panjang ulir batang piston |
27 |
30 |
36 |
40 |
50 |
|||||
|
Ukuran pelabuhan |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Silinder Pneumatik SI vs SU: Perbedaan Utama dan Perbandingan Spesifikasi
|
Model: |
Benar
|
DAN
|
|
Standar |
Silinder seri SU : JIS/AirTac |
Silinder seri SI: ISO1552（ISO6431) |
|
Negara/Wilayah yang Diterapkan |
Banyak digunakan pada peralatan Asia (terutama peralatan sistem Taiwan dan Jepang) |
Sebagian besar digunakan dalam peralatan Eropa dan Amerika, jalur produksi otomasi |
|
dimensi instalasi |
Kompak |
Lebih besar |
|
Ukuran lubang |
32-400 |
32-200 |
|
Aksesori tetap |
Aksesori kompatibel denganPneumatik seri SC |
seri ISO6431 (DNC, SI, SAI, SE) Meningkatkan internal link untuk produk |
|
Perbedaan Struktur Internal (tidak terlihat dari luar) |
Dimensi penutup ujung (posisi lubang pemasangan, ukuran kepala silinder, ukuran ekor silinder) Panjang ulir batang piston Struktur alur bagian dalam profil silinder Perbedaan lubang pemasangan standar Eropa dan Jepang Silinder pneumatik SU dan silinder udara SITidak dapat ditukar, beserta aksesorinya (CA /Braket kaki CB,Flensa FA,TC-M, kepala sambungan) tidak kompatibel |
|
Silinder SI bisa diganti merk apa?
Silinder SI dapat menggantikan silinder seri SI AIRTAC. Namun perlu diketahui bahwa AIRTAC telah menghentikan seri SI. Model pengganti barunya disebut silinder pneumatik seri SAI, yang memiliki fungsi dan dimensi pemasangan yang sama.
Apa perbedaan silinder udara standar seri SAI baru dengan silinder udara standar seri SI lama?
Silinder SAI baru dilengkapi alur eksternal untuk pemasangan sensor, sehingga pemasangan sensor menjadi cepat dan nyaman.
Jenis silinder apa SI?
SI adalah silinder udara standar.
