Katup Solenoid Seri Ouleikai (OLK) 3V 3 Arah, termasuk dalam kategori katup pengarah solenoid yang dioperasikan pilot, menampilkan kecepatan respons cepat dan pengoperasian yang andal, cocok untuk mengendalikan silinder kerja tunggal. Badan katup terbuat dari paduan aluminium tahan korosi dan tahan suhu tinggi, sehingga cocok untuk digunakan di berbagai lingkungan yang keras.
Hal ini dapat disesuaikan dengan skenario otomasi industri, seperti kontrol dan konversi fluida pada berbagai jalur produksi otomatis, peralatan pneumatik, peralatan medis, dll.
SIMBOL:
Kode Pemesanan
3V
1
10
6
TIDAK
A
Model
Kode
Jenis katup
ukuran pelabuhan
Jenis tindakan
Voltase
Tidak: Tipe Din
3V :2 posisi katup solenoid 3 arah
seri 1:100
10: vlave solenoid akting tunggal 3/2 arah
M5:M5
TIDAK: biasanya tertutup
AC220V
L :Jenis garis
seri 2:200
20: katup solenoid kerja ganda 3/2 arah
06:G1/8
TIDAK: biasanya terbuka
AC110V
seri 3:300
08:G1/4
AC24V
seri 4:400
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Konfigurasi akting langsung, peralihan responsif;
2. Pilihan tersedia untuk tipe yang biasanya tertutup dan biasanya terbuka;
3. Struktur penutup koaksial, penyegelan yang sangat baik, laju aliran besar;
4. Tidak perlu pelumasan oli;
5. Dilengkapi dengan perangkat manual untuk memudahkan instalasi dan debugging;
6. Beberapa nilai tegangan standar tersedia untuk dipilih.
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Tipe percontohan |
|
sejumlah posisi |
Dua posisi tiga arah |
|
pelumas |
tidak perlu |
|
Kisaran tekanan kerja MPa(psi) |
0,15∼0,8(21~114) |
|
Ketahanan tekanan terjamin |
1,5MPa (215psi) |
|
Bahan tubuh |
paduan aluminium |
|
Tegangan Standar |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gunakan rentang tegangan |
AC:±15％DC:±10％ |
|
tingkat perlindungan |
IP65 (DIN40050) |
|
kelas tahan panas |
Kelas B |
|
Jenis koneksi |
Tipe soket DIN, tipe stopkontak |
|
Waktu eksitasi |
0,05 detik atau kurang |
|
model |
Diameter pelabuhan |
Suhu kerja °C |
Frekuensi operasi maks |
Luas penampang aliran mm² (nilai CV) |
konsumsi daya |
|
3V110-M5 |
M5 |
-20∼70 |
5 kali/detik |
5.5(0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 kali/detik |
5.5(0.31) |
AC: 3VA DC: 3W |
|

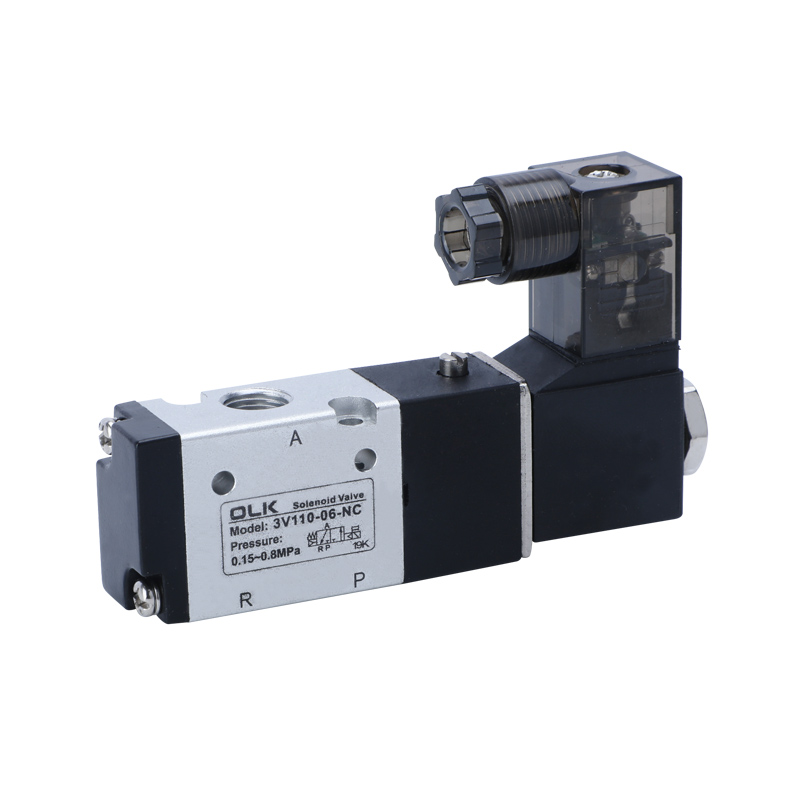

3V110-06 |
G1/8 |
-20∼70 |
5 kali/detik |
12.0(0.67) |
AC: 3VA DC: 3W |
|

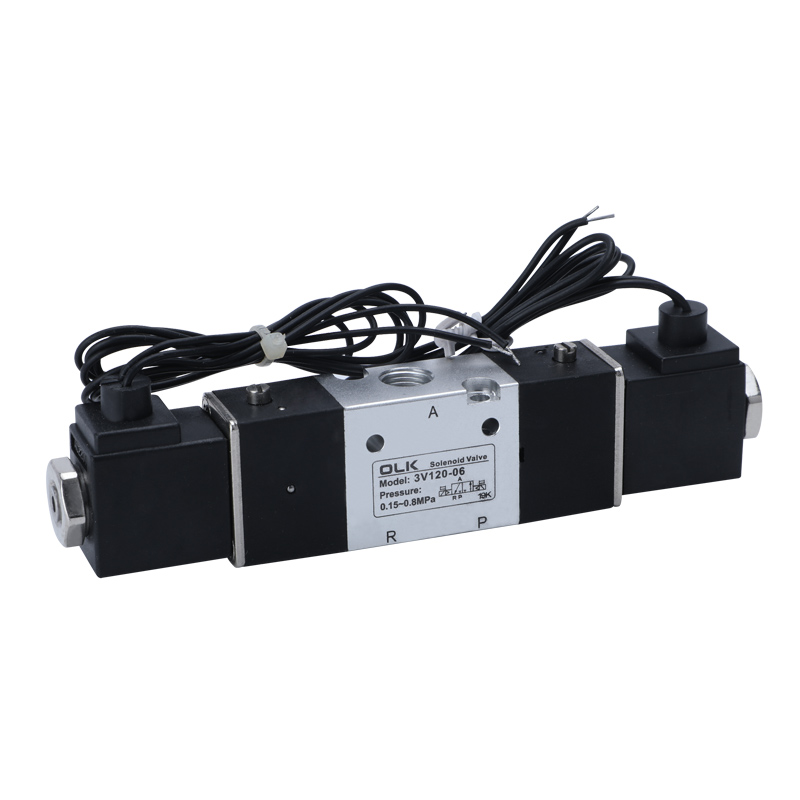

3V120-06 |
G1/8 |
-20∼70 |
5 kali/detik |
12.0(0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Masukan = saluran keluar = G1/8 |
-20∼70 |
5 kali/detik |
14.0(0.78) |
AC: 6VA DC: 4,8W |
|
3V220-06 |
Masukan = saluran keluar = G1/8 |
-20∼70 |
5 kali/detik |
14.0(0.78) |
AC: 6VA DC: 4,8W |
|

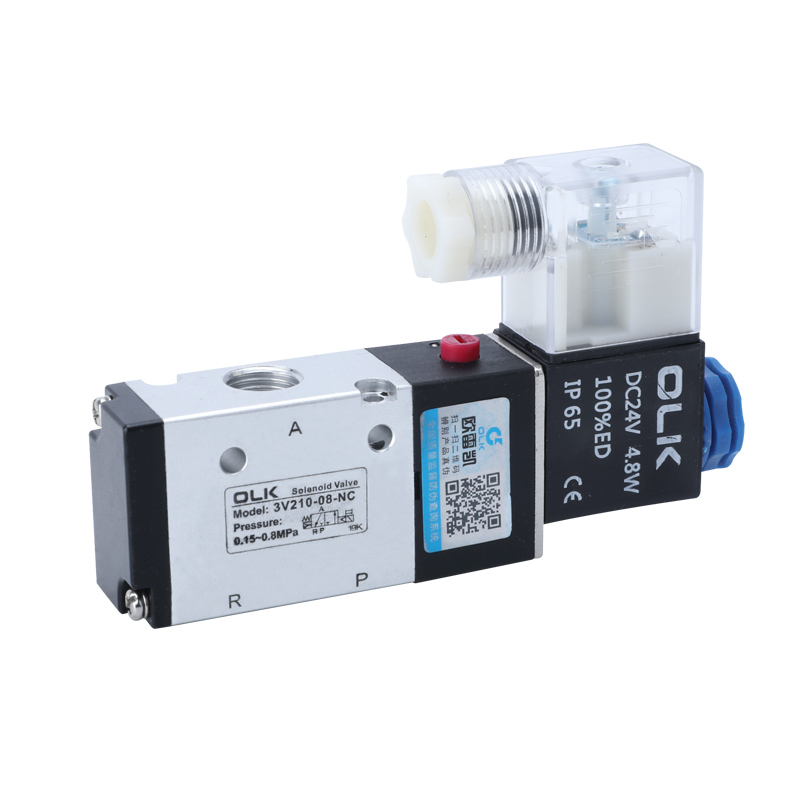

3V210-08 |
Masukan = saluran keluar = G1/4 |
-20∼70 |
5 kali/detik |
16.0(0.89) |
AC: 6VA DC: 4,8W |
|

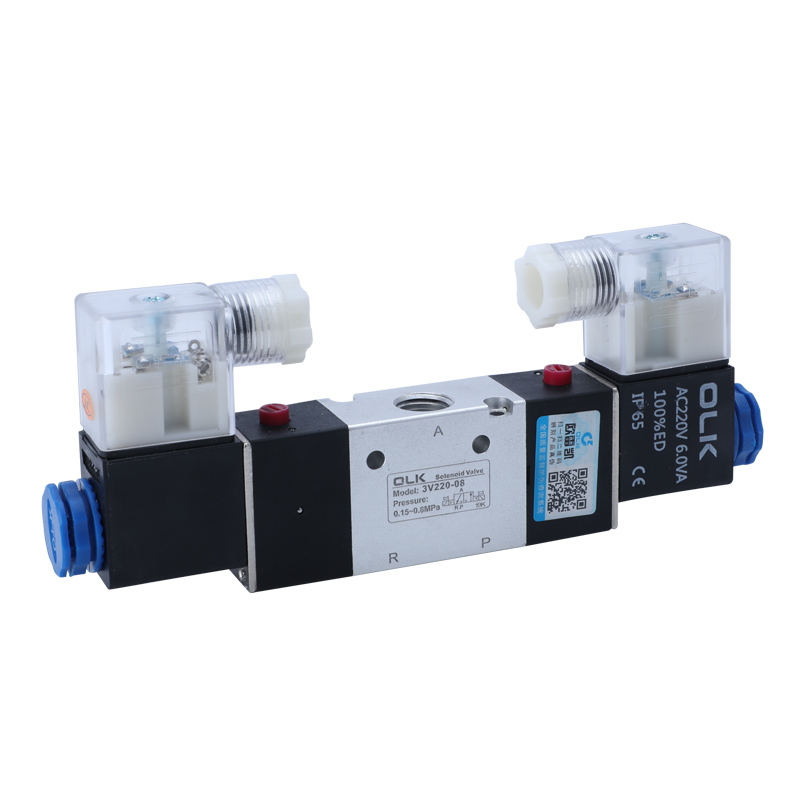

3V220-08 |
Masukan = saluran keluar = G1/4 |
-20∼70 |
5 kali/detik |
16.0(0.89) |
AC: 6VA DC: 4,8W |
|
3V310-08 |
Masukan = saluran keluar = G1/4 |
-20∼70 |
5 kali/detik |
25.0(1.39) |
AC: 6VA DC: 4,8W |
|
3V320-08 |
Masukan = saluran keluar = G1/4 |
-20∼70 |
5 kali/detik |
25.0(1.39) |
AC: 6VA DC: 4,8W |
|
3V310-10 |
Masukan=saluran keluar=G3/8 |
-20∼70 |
5 kali/detik |
30,0(1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Masukan=saluran keluar=G3/8 |
-20∼70 |
5 kali/detik |
30,0(1,67) |
AC: 6VA DC: 4,8W |
|
3V410-15 |
Masukan = saluran keluar = G1/2 |
-5∼60 |
3 kali/detik |
50,0(2,79) |
AC: 6VA DC: 4,8W |
|
3V420-15 |
Masukan = saluran keluar = G1/2 |
-5∼60 |
3 kali/detik |
50,0(2,79) |
AC: 6VA DC: 4,8W |
