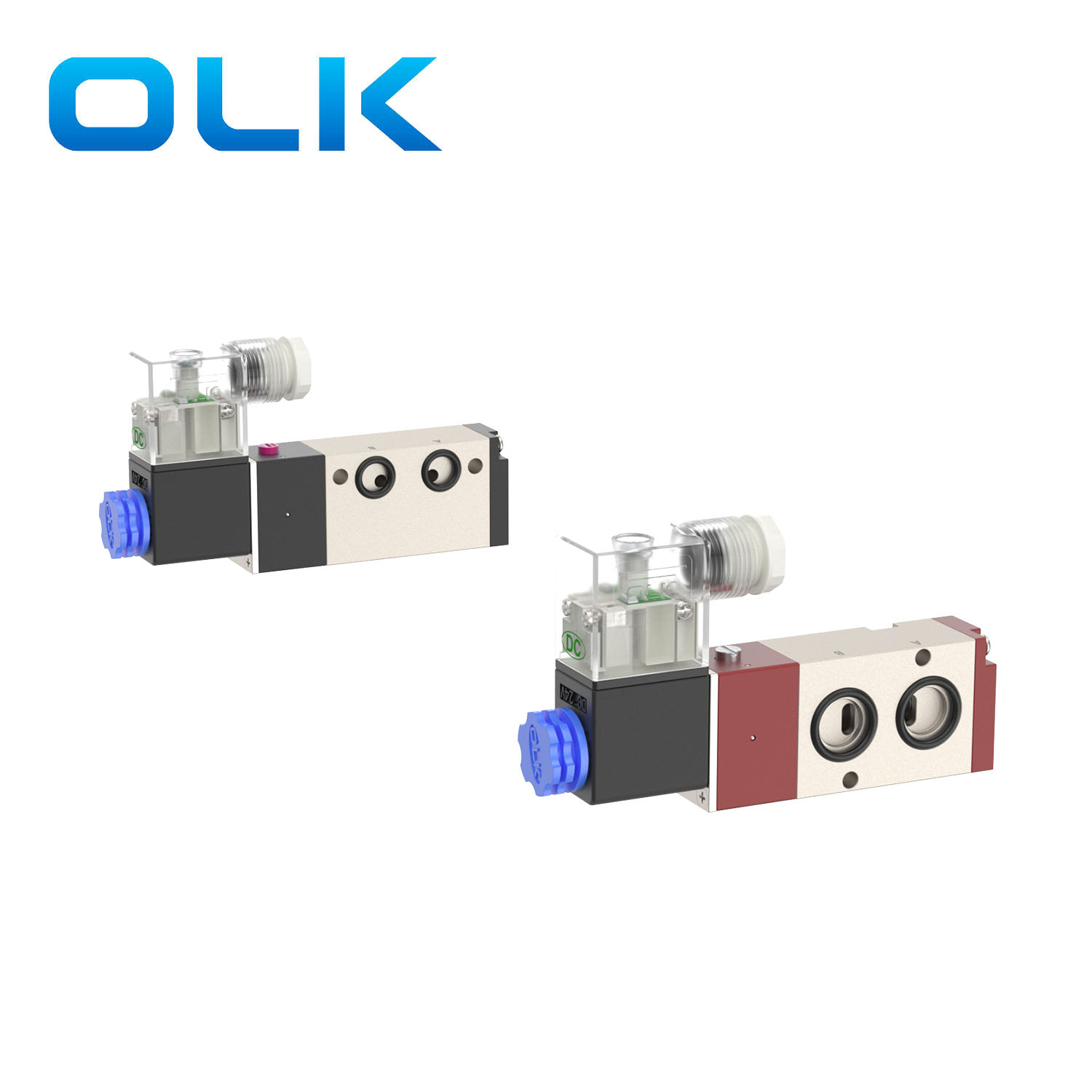

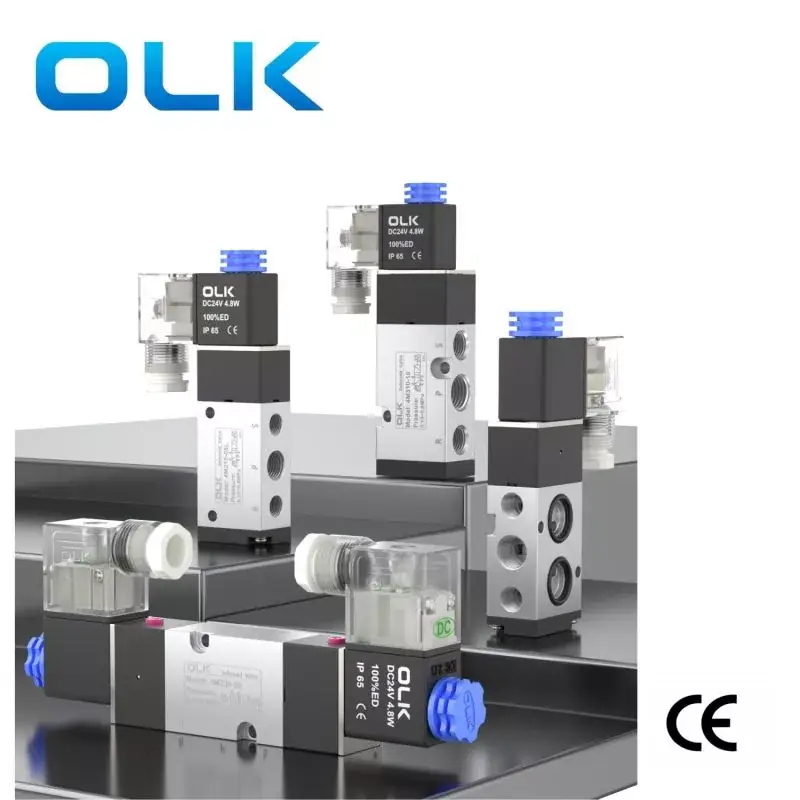

Katup pengarah solenoid lima arah dua posisi penjualan langsung seri Ouleikai (OLK) 4M menggunakan kontrol yang dioperasikan pilot, menampilkan kecepatan respons yang cepat dan pengoperasian yang andal, cocok untuk mengendalikan silinder kerja ganda. Kumparan dilengkapi dengan logo ED, memungkinkan pemberian energi terus menerus untuk waktu yang lama. Katup solenoid dua posisi kepala ganda memiliki fungsi memori. Badan katup yang menebal mengalami oksidasi keras untuk meningkatkan kekerasan permukaan. Sebelum digunakan, harap periksa katup dan pipa untuk memastikan semuanya utuh dan bebas bocor agar tidak mempengaruhi pengoperasian normal katup.
Katup pengarah solenoid seri 4M merupakan varian dari katup solenoid 4V, dengan prinsip fungsional yang sama dengan 4V. Berdasarkan persyaratan pemasangan yang berbeda, katup seri 4M telah memodifikasi beberapa antarmuka dan dimensi lubang pemasangan. Perusahaan Ouleikai (OLK) menawarkan berbagai spesifikasi dan model untuk memenuhi kebutuhan pelanggan yang berbeda, menyediakan layanan yang dapat disesuaikan.

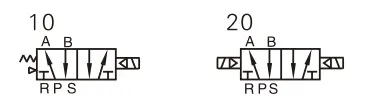

SIMBOL:
| Kode pemesanan |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M:2 posisi katup solenoid 5 arah (NAMRU) |
KODE | Jenis katup |
UKURAN PELABUHAN |
Voltase |
Metode pengkabelan |
|
|
SERI 1:100 |
10: kontrol katup solenoid tunggal 5/2 arah |
M5:M5 | J:AC220V | Kosong: ANDA |
|
|
SERI 2:200 |
20: kontrol katup solenoid ganda 5/2 arah |
06:G1/8 | B:DC24V | L:Garis |
|
|
SERI 3:300 |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | E:AC24V |
|
|
|
|
|
|
F:DC12V |
|
Fitur Produk:
1. Struktur yang dioperasikan secara internal oleh pilot.
2. Struktur tipe piston, menawarkan penyegelan yang sangat baik dan reaksi responsif.

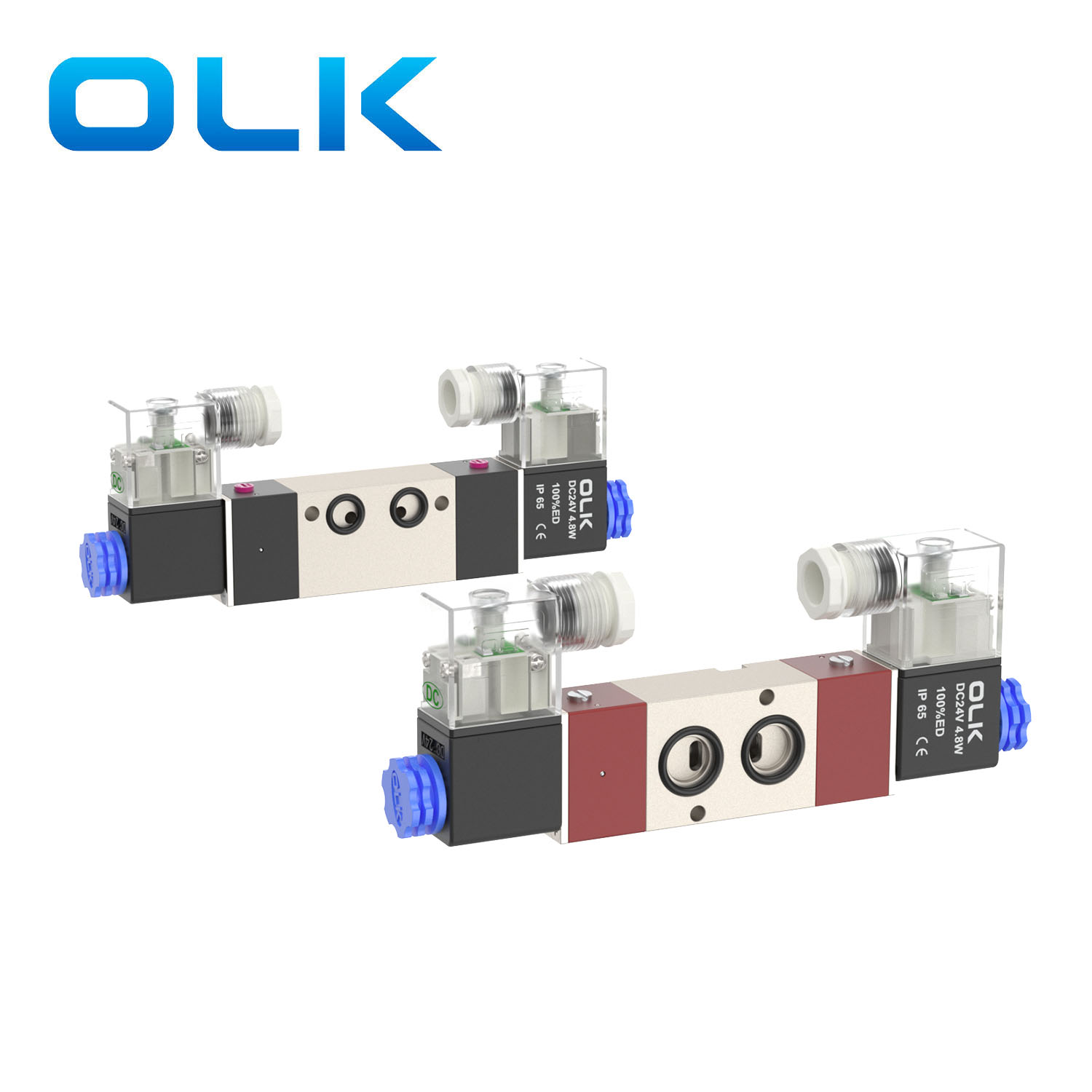

3. Katup solenoid dua posisi kepala ganda dengan fungsi memori.
4. Katup solenoid dua posisi kepala ganda dengan fitur memori.
5. Lubang internal diproses dengan teknik khusus, menghasilkan ketahanan gesekan minimal, tekanan udara awal yang rendah, dan umur yang lebih panjang.
6. Operasi bebas pelumasan.
7. Pemasangan pelat samping, memungkinkan koneksi langsung dengan komponen penggerak.
8. Dilengkapi dengan perangkat manual untuk kemudahan instalasi dan debugging.
9. Berbagai level tegangan standar tersedia untuk dipilih.
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Tipe percontohan |
|
sejumlah posisi |
2 posisi 5 arah |
|
pelumas |
tidak perlu |
|
Kisaran tekanan kerja MPa(psi) |
0,15∼0,8(21~114) |
|
Ketahanan tekanan terjamin |
1,5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Bahan tubuh |
paduan aluminium |
|
Tegangan Standar |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gunakan rentang tegangan |
AC:±15％DC:±10％ |
|
konsumsi daya |
AC: 6VA DC: 4,8W |
|
tingkat perlindungan |
IP65 (DIN40050) |
|
kelas tahan panas |
Kelas B |
|
Jenis koneksi |
Tipe soket DIN, tipe stopkontak |
|
Waktu eksitasi |
0,05 detik atau kurang |
|
model |
Diameter pelabuhan |
Frekuensi operasi maks |
Luas penampang aliran mm² (nilai CV) |
|
4M210-06 |
Asupan=G1/8 |
5 kali/detik |
14.0(0.78) |
|
4M220-06 |
Asupan=G1/8 |
5 kali/detik |
14.0(0.78) |
|
4M210-08 |
Asupan = G1/4 Buang = G1/8 |
5 kali/detik |
16.0(0.89) |
|
4M220-08 |
Asupan = G1/4 Buang = G1/8 |
5 kali/detik |
16.0(0.89) |
|
4M310-08 |
Asupan=G3/8 Buang=G1/4 |
4/detik |
25.0(1.40) |
|
4M320-08 |
Asupan=G3/8 Buang=G1/4 |
4/detik |
25.0(1.40) |
|

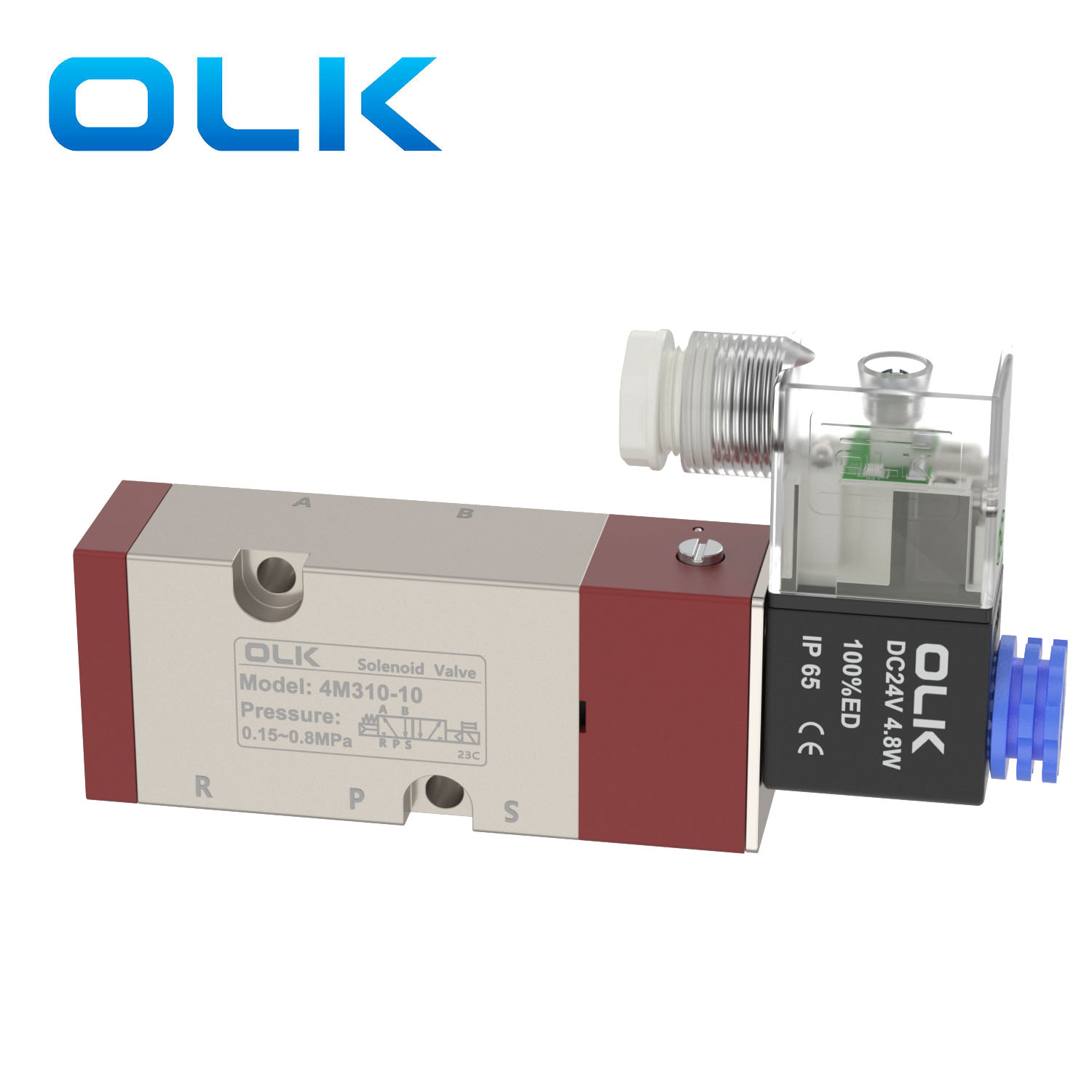

4M310-10 |
Asupan=G1/4 |
4/detik |
30(1.68) |
|
4M320-10 |
Asupan=G1/4 |
4/detik |
30(1.68) |
