Seri OLK 3V200, katup solenoid udara 3 posisi 2 arah yang digunakan dengan paduan aluminium berkualitas tinggi. Mode aksi adalah tipe pilot internal. Cocok untuk mengendalikan silinder pneumatik kerja tunggal. Sehingga cocok digunakan di berbagai tempat kerja yang keras.
|
3V |
2 |
10 |
8 |
TIDAK |
|
Model |
Kode |
jenis katup |
ukuran pelabuhan |
Jenis tindakan |
|
Katup solenoid 3V:3/2 arah |
seri 2:200 |
10: solenoid tunggal 5/2 arah |
06:G1/8 |
NC:Biasanya tutup |
|
20: katup solenoid ganda 5/2 arah |
08:G1/4 |
TIDAK: Biasanya terbuka |
|
Model |
3V210-06 |
3V220-06 |
3V210-08 |
3V220-08 |
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||
|
Modus tindakan |
Tipe Percontohan Internal |
|||
|
ukuran pelabuhan |
M5Inlet=Outlet=G1/8 |
Saluran Masuk=Keluar=G1/4 |
||
|
Luas penampang efektif |
14mm²（Cv=0,78） |
16,0mm²（Cv=0,89） |
||
|
Posisi |
3/2 Pelabuhan |
|||
|
Kisaran tekanan |
0,15-0,8 MPa (21-114psi) |
|||
|
Tekanan bukti |
1,5MPa (215psi) |
|||
|
Tekanan Bangun |
'-20-70℃ |
|||
|
Bahan Tubuh |
Paduan Aluminium |
|||
|
Pelumasan |
Tidak Perlu |
|||
|

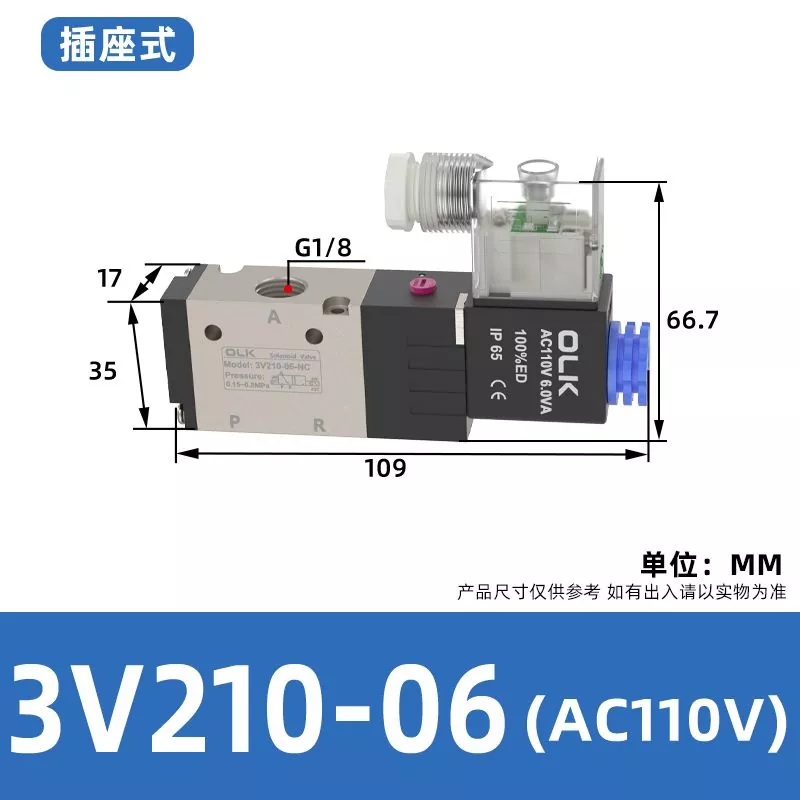

3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
