Katup solenoid solenoid seri 4V 5 arah katup solenoid adalah katup arah cairan yang cocok untuk udara sebagai media kerja.
Badan katup solenoid seri 4-4 Way terbuat dari paduan aluminium dan menggabungkan bahan berkualitas tinggi seperti kepala pilot yang tahan debu, komponen penyegelan mitsubishi, dan minyak pelumas yang tidak beku. Ini dapat mempertahankan fungsinya di lingkungan kerja yang keras. Katup ini telah mengalami pengujian kepatuhan EMC dan LVD yang ketat dan memperoleh sertifikasi CE, memenuhi standar keselamatan dan kualitas tertinggi.
Produk menerima warna penampilan yang disesuaikan, memungkinkan pengguna untuk dengan cepat mengidentifikasi produk dalam lingkungan sistem terintegrasi yang kompleks.
Antarmuka standar untuk katup solenoid seri 4V adalah M5, G1/8, G1/4, G3/8, G1/2, tersedia dalam set terintegrasi untuk pemasangan yang mudah. Ada beberapa opsi untuk tegangan operasi, tergantung pada skenario aplikasi tertentu, untuk memilih daya tegangan yang sesuai.
The4V Series Solenoid Valves Ouleikai (OLK) banyak digunakan dalam berbagai skenario industri seperti otomatisasi kemasan, mesin medis, peralatan tekstil, memberikan solusi yang andal untuk jalur produksi Anda.
SIMBOL:
| 4v | 2 | 10 | 08 | AC110V | Ex-p |
| MODEL | KODE | Tipe katup | Ukuran port | VOLTASE | Metode kabel |
| 4V: 2 posisi 5 arah /2 posisi 5 arah katup solenoid | Seri 1: 100 | 10: katup solenoid tunggal 5/2 jalan | M5: M5X0.8 | A: AC22C | Blank: Anda |
|
|
Seri 2: 200 | 20: Katup solenoid ganda 5/2 jalan | 06: G1/8 | B: DC24V | I: Baris |
|
|
Seri 3: 300 | 30c: solenoid ganda 5/3 jalan tertutup pusat | 08: G1/4 | C: AC110V |
|
|
|
4: 400 Seires | 30e: Solenoid ganda 5/3 Way Court Center | 10: G3/8 | E: AC24V |
|
|
|
|
30p: Solenoid ganda 5/3 Way Pressure Center | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Fitur Produk:
1. Mode Pilot: Opsi eksternal dan internal tersedia;

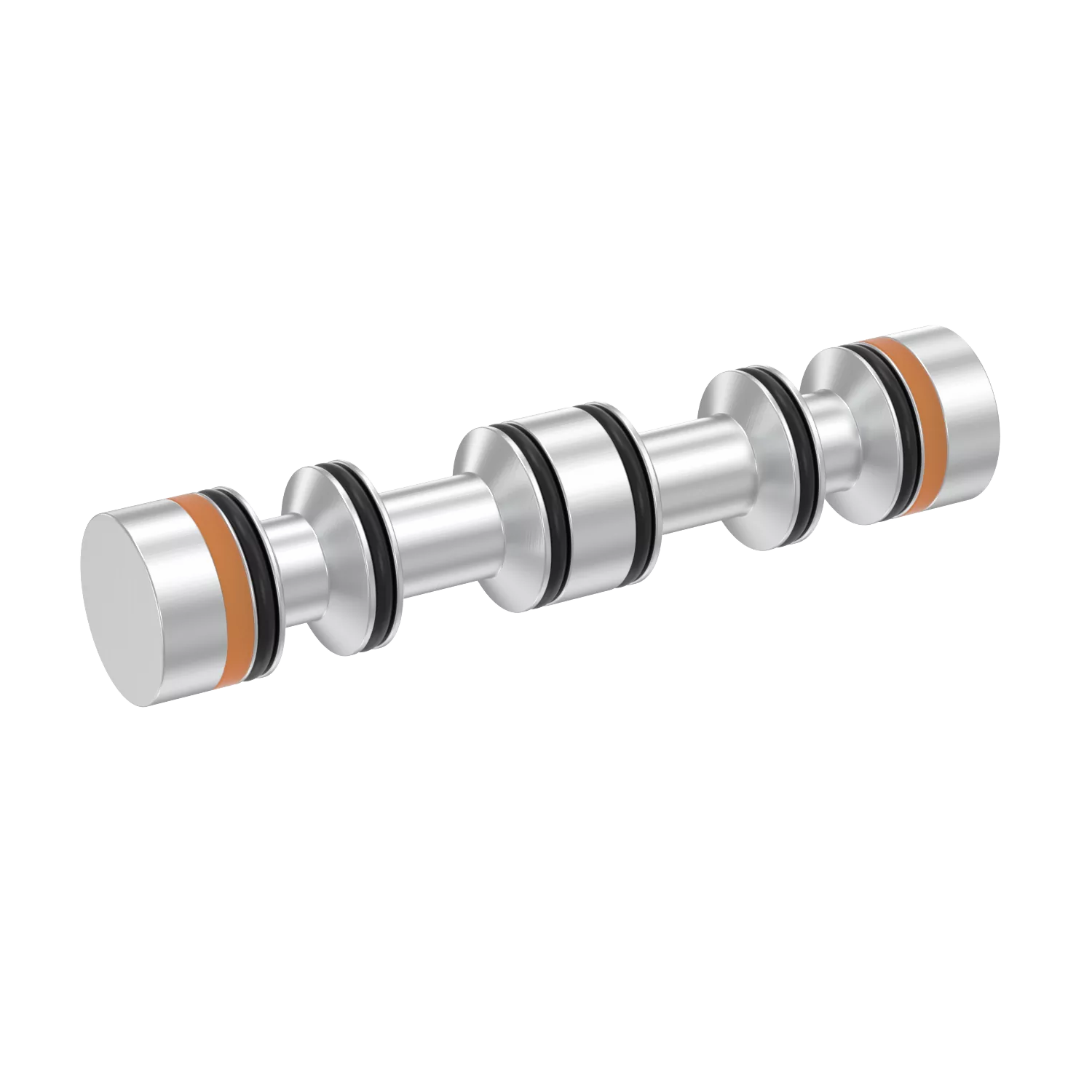

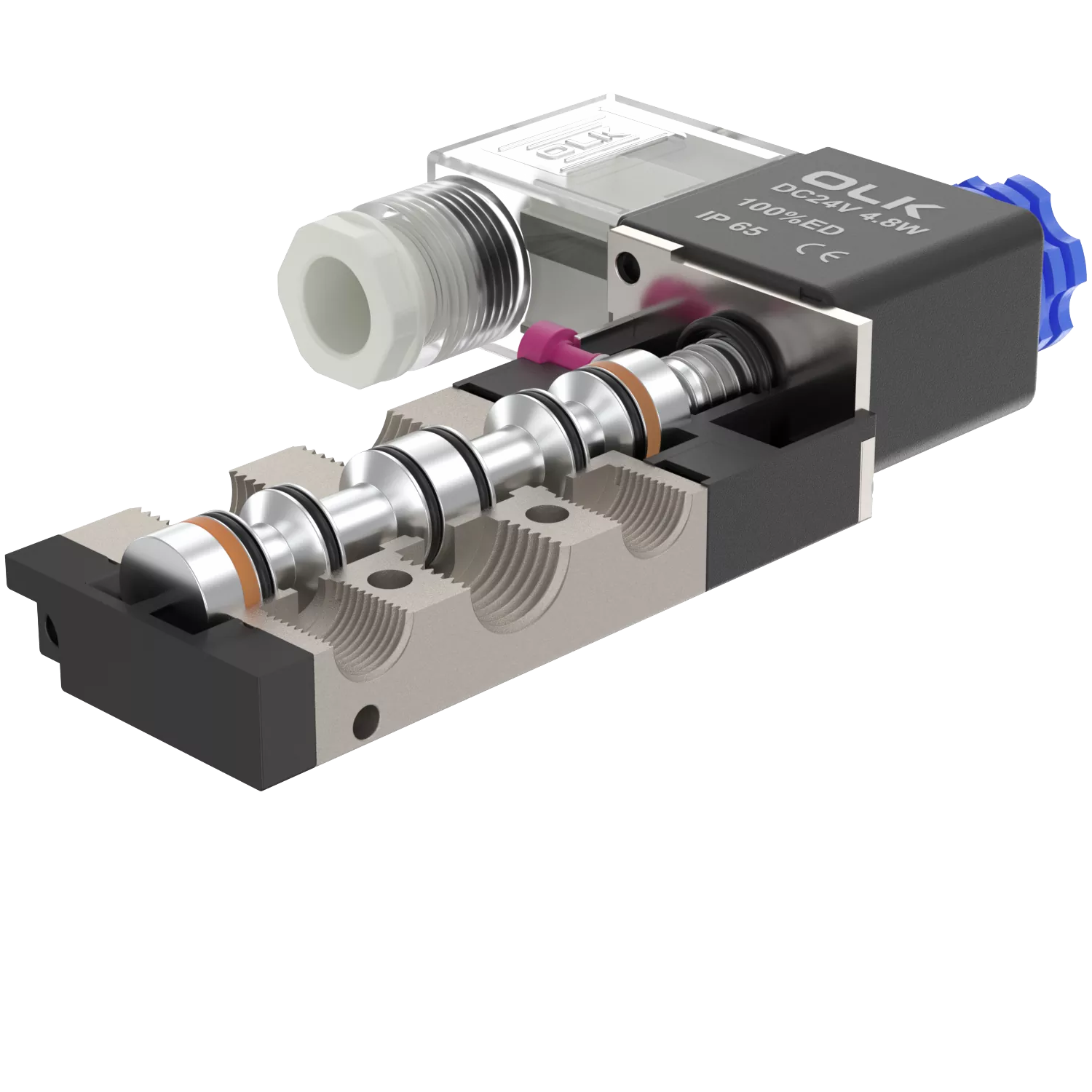

2 .. Struktur tipe piston, penyegelan yang sangat baik, respons sensitif ；
3. Katup solenoida tiga posisi menawarkan tiga fungsi pusat untuk dipilih:
4. Katup solenoida dua posisi dual-head menampilkan fungsi memori;
5. Lubang internal yang diproses dengan teknik khusus, resistensi gesekan rendah, tekanan start-up rendah, umur layanan yang panjang;
6. Tidak perlu pelumasan minyak;

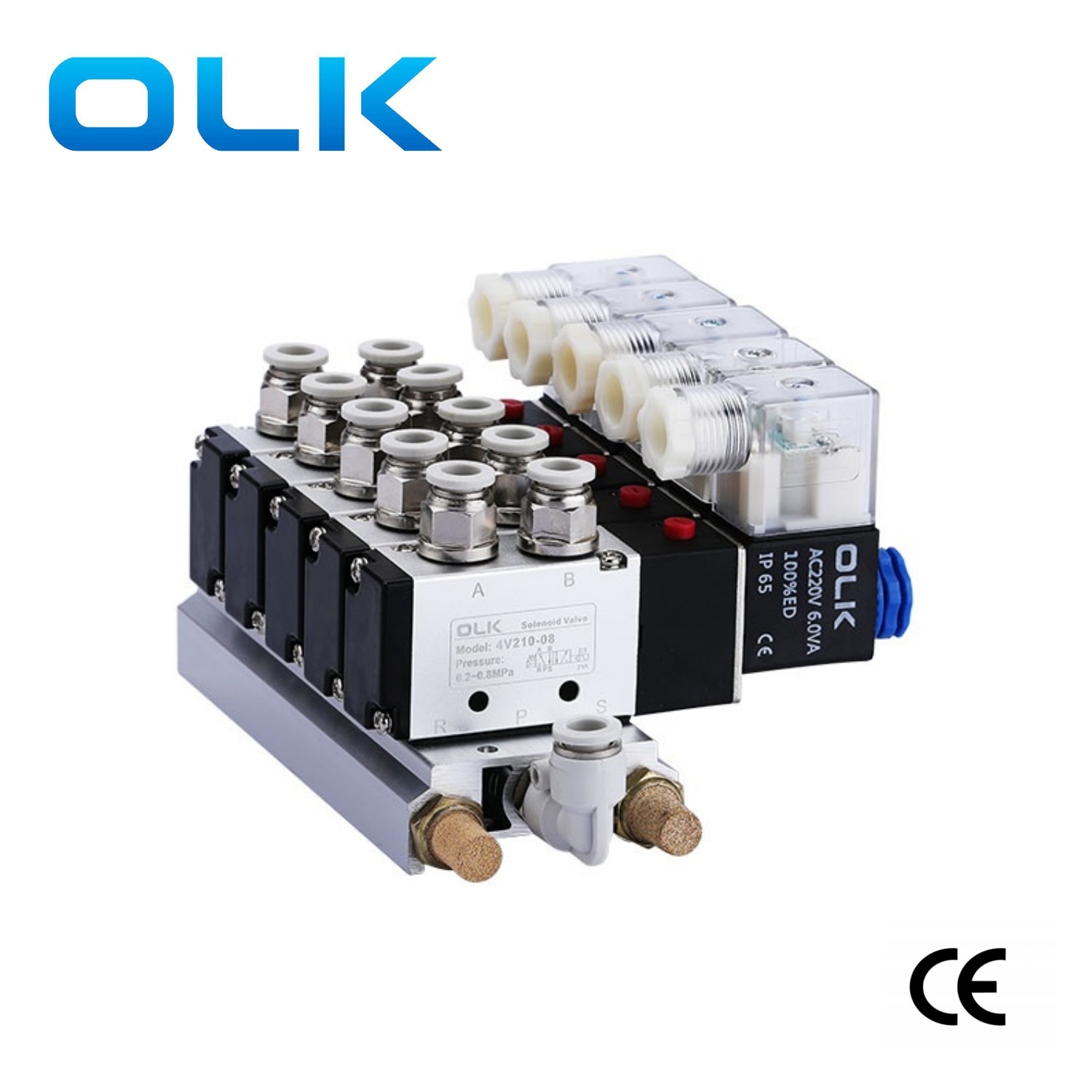

7. Dapat diintegrasikan dengan perakitan katup baseplate, menghemat ruang pemasangan;
8. Dilengkapi dengan perangkat manual untuk pemasangan dan debugging yang mudah;
9. Tingkat tegangan standar beberapa tersedia untuk seleksi.
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Jenis pilot |
|
pelumas |
tidak perlu |
|
Kisaran Tekanan Kerja MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
Resistensi tekanan yang dijamin |
1.5mpa (215psi) |
|
Suhu kerja ° C. |
-20∼70 |
|
Bahan tubuh |
Paduan Aluminium |
|
Tegangan standar |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gunakan rentang tegangan |
AC: ± 15 ％ DC: ± 10 ％ |
|
konsumsi daya |
AC: 3VA DC: 3W |
|
tingkat perlindungan |
IP65 (DIN40050) |
|
tingkat ketahanan panas |
Grade B |
|
Jenis koneksi |
Jenis soket din, jenis outlet |
|
Waktu eksitasi |
5 kali/detik |
|
model |
Diameter Port |
jumlah posisi |
frekuensi operasi tertinggi |
Area cross-sectional mm² yang efektif (nilai CV) |
|
4v110-M5 |
Intake = Outlet = M5 |
2 Posisi 5 Jalan |
5 kali/detik |
5.5 (0.31) |
|
4v120-m5 |
Intake = Outlet = M5 |
2 Posisi 5 Jalan |
5 kali/detik |
5.5 (0.31) |
|
4V130C-M5 |
Intake = Outlet = M5 |
Tiga posisi lima arah |
3 kali/detik |
5.0 (0.28) |
|
4V130E-M5 |
Intake = Outlet = M5 |
Tiga posisi lima arah |
3 kali/detik |
5.0 (0.28) |
|
4v130p-m5 |
Intake = Outlet = M5 |
Tiga posisi lima arah |
3 kali/detik |
5.0 (0.28) |
|
4v110-06 |
Intake = Outlet = G1/8 |
2 Posisi 5 Jalan |
5 kali/detik |
12.0 (0,67) |
|
4v120-06 |
Intake = Outlet = G1/8 |
2 Posisi 5 Jalan |
5 kali/detik |
12.0 (0,67) |
|
4V130C-06 |
Intake = Outlet = G1/8 |
Tiga posisi lima arah |
3 kali/detik |
9.0 (0,50) |
|
4v130e-06 |
Intake = Outlet = G1/8 |
Tiga posisi lima arah |
3 kali/detik |
9.0 (0,50) |
|
4v130p-06 |
Intake = Outlet = G1/8 |
Tiga posisi lima arah |
3 kali/detik |
9.0 (0,50) |
|
4v210-06 |
Intake = Outlet = G1/8 |
2 Posisi 5 Jalan |
5 kali/detik |
14.0 (0,78) |
|
4v220-06 |
Intake = Outlet = G1/8 |
2 Posisi 5 Jalan |
5 kali/detik |
14.0 (0,78) |
|
4V230C-06 |
Intake = Outlet = G1/8 |
Tiga posisi lima arah |
3 kali/detik |
12.0 (0,67) |
|
4V230E-06 |
Intake = Outlet = G1/8 |
Tiga posisi lima arah |
3 kali/detik |
12.0 (0,67) |
|
4v230p-06 |
Intake = Outlet = G1/8 |
Tiga posisi lima arah |
3 kali/detik |
12.0 (0,67) |
|
4v210-08 |
Inlet = outlet = g1/4 knalpot = g1/8 |
2 Posisi 5 Jalan |
5 kali/detik |
16.0 (0,89) |
|
4v220-08 |
Inlet = outlet = g1/4 knalpot = g1/8 |
2 Posisi 5 Jalan |
5 kali/detik |
16.0 (0,89) |
|
4V230C-08 |
Inlet = outlet = g1/4 knalpot = g1/8 |
Tiga posisi lima arah |
3 kali/detik |
12.0 (0,67) |
|
4V230E-08 |
Inlet = outlet = g1/4 knalpot = g1/8 |
Tiga posisi lima arah |
3 kali/detik |
12.0 (0,67) |
|
4v230p-08 |
Inlet = outlet = g1/4 knalpot = g1/8 |
Tiga posisi lima arah |
3 kali/detik |
12.0 (0,67) |
|
4V310-08 |
Intake = Outlet = G1/4 |
2 Posisi 5 Jalan |
4/detik |
25.0 (1.40) |
|
4V320-08 |
Intake = Outlet = G1/4 |
2 Posisi 5 Jalan |
4/detik |
25.0 (1.40) |
|
4V330C-08 |
Inlet = outlet = g3/8 knalpot = g1/4 |
Tiga posisi lima arah |
3 kali/detik |
18.0 (1.00) |
|
4V330E-08 |
Inlet = outlet = g3/8 knalpot = g1/4 |
Tiga posisi lima arah |
3 kali/detik |
18.0 (1.00) |
|
4v330p-08 |
Inlet = outlet = g3/8 knalpot = g1/4 |
Tiga posisi lima arah |
3 kali/detik |
18.0 (1.00) |
|
4V310-10 |
Intake = Outlet = G1/4 |
2 Posisi 5 Jalan |
4/detik |
30 (1,68) |
|
4V320-10 |
Intake = Outlet = G1/4 |
2 Posisi 5 Jalan |
4/detik |
30 (1,68) |
|
4V330C-10 |
Inlet = outlet = g3/8 knalpot = g1/4 |
Tiga posisi lima arah |
3 kali/detik |
18.0 (1.00) |
|
4V330E-10 |
Inlet = outlet = g3/8 knalpot = g1/4 |
Tiga posisi lima arah |
3 kali/detik |
18.0 (1.00) |
|
4v330p-10 |
Inlet = outlet = g3/8 knalpot = g1/4 |
Tiga posisi lima arah |
3 kali/detik |
18.0 (1.00) |
|
4v410-15 |
Intake = Outlet = G1/2 |
2 Posisi 5 Jalan |
3 kali/detik |
50.0 (2.79) |
|
4v420-15 |
Intake = Outlet = G1/2 |
2 Posisi 5 Jalan |
3 kali/detik |
50.0 (2.79) |
|
4v430c-15 |
Intake = Outlet = G1/2 |
Tiga posisi lima arah |
3 kali/detik |
30 (1,68) |
|
4v430e-15 |
Intake = Outlet = G1/2 |
Tiga posisi lima arah |
3 kali/detik |
30 (1,68) |
|
4v430p-15 |
Intake = Outlet = G1/2 |
Tiga posisi lima arah |
3 kali/detik |
30 (1,68) |
FAQ:
1. Seberapa cepat frekuensi katup solenoid seri 4V 5 jalan?
Frekuensi aksi maks 5 kali/detik.
2. Dapatkah katup solenoid seri 4V 5 jalan didukung untuk waktu yang lama?

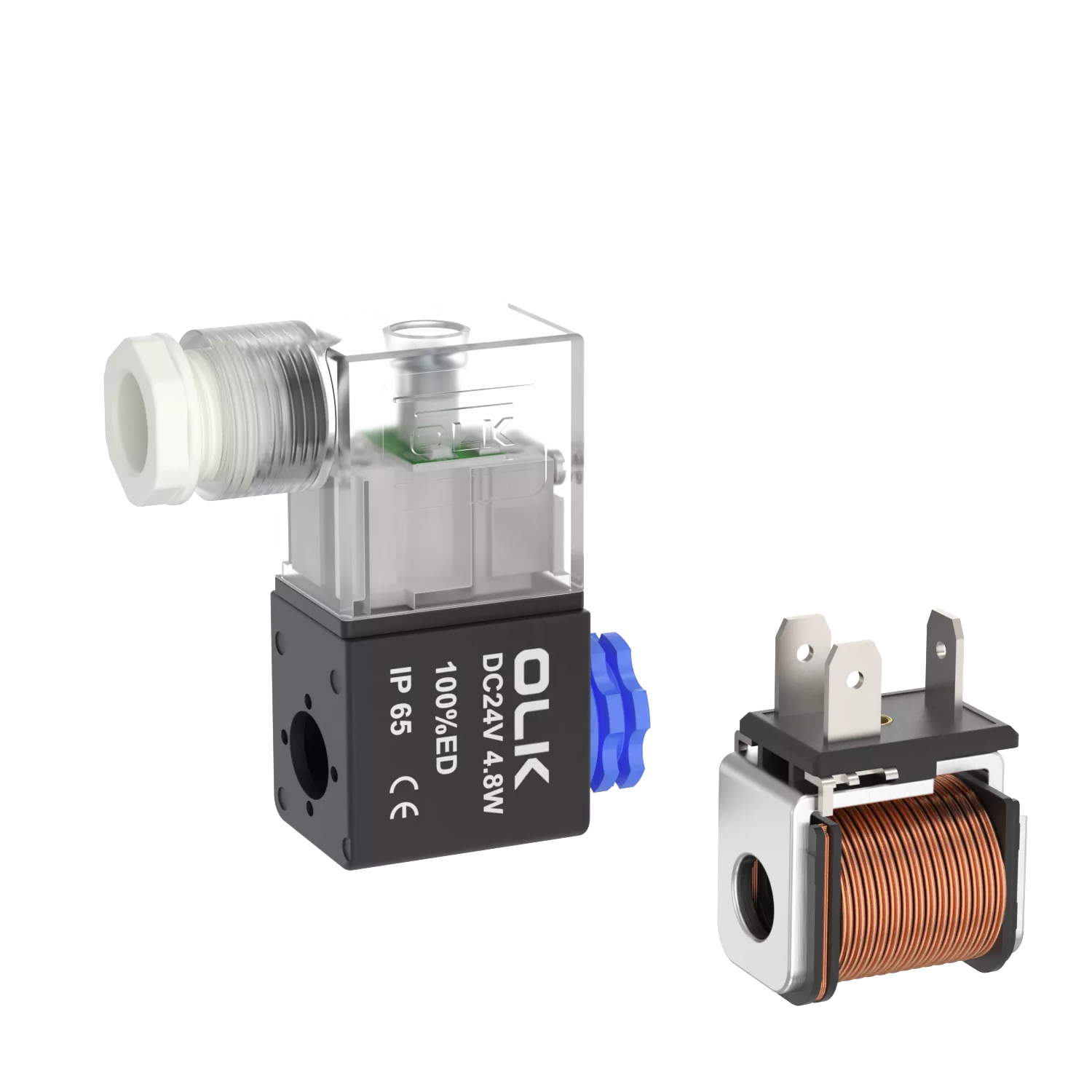

Ya, koil kami 100% ed.
3. Bagaimana cara meningkatkan umur katup solenoida 4V?
Pemisah air minyak yang disarankan untuk menyaring kelembaban dan kotoran di udara
4. Apakah koil solenoid akan memblokir selang udara atau antarmuka sambungan?
Itu tidak akan terjadi karena koil dapat disesuaikan dengan membuka koil mur kumparan
5. Perbedaan antara tegangan AC dan DC?
DC adalah arus searah, AC adalah arus bolak -balik. Umumnya, listrik rumah tangga adalah AC220V
