Secara umum,tabung PUdipasang pada kompresor udara untuk transportasi gas. Secara fungsional, pipa PU juga dapat mengangkut air dan cairan lainnya, tetapi ketahanan korosi pada pipa PU tidak terlalu kuat.
Peralatan yang tersedia: peralatan pneumatik, kompresor udara, alat pneumatik, pompa udara, silinder udara, mesin pemotong, peralatan penyemprotan, peralatan las, robot industri, mesin pengemas, peralatan pengendalian lingkungan, pelembab udara, peralatan penghilang debu, sistem ventilasi, sistem penyemprotan, peralatan pendingin. Peralatan laboratorium dan medis: instrumen laboratorium, analisa, peralatan gas medis, sampler udara. Kendaraan dan Mesin: Peralatan Perawatan Otomotif, Sistem Suspensi Pneumatik, Otomasi Mesin Pertanian Peralatan Produksi: Jalur Perakitan, Sistem Konveyor, Peralatan Pengujian Peralatan Lainnya: Mesin Pengisian Minuman, Peralatan Pengolahan Makanan, Inflator Balon, Peralatan Sandblasting.
Selang udara PU banyak digunakan dalam Peralatan Otomasi.
| PU（Pipa poliuretan） | PA（tabung nilon） | PE (Pipa polietilen） | Tabung karet | Selang yang diperkuat dengan jalinan | Tabung ultra fleksibel | Selang datar PU | |
| Fitur: | Selang udara yang paling umum digunakan, sangat fleksibel, permukaannya halus, resistansi internalnya rendah. | Kekerasan tinggi, kekakuan yang baik, mampu mempertahankan bentuk | Bahan lembut, semi transparan, biaya rendah. | Diproduksi dari karet alam atau sintetis dan diperkuat dengan lapisan jalinan | Tabung PU atau nilon dengan lapisan penguat eksternal yang dikepang dari poliester, serat aramid, atau kawat baja tahan karat, menawarkan ketahanan tekanan dan kekuatan mekanis yang lebih baik. | Menggunakan bahan dan proses khusus, fleksibilitasnya jauh melebihi pipa PU biasa | Badan pipanya datar, dan beberapa pipa dapat diintegrasikan secara paralel. |
| Keuntungan | Fleksibilitas yang baik, ketahanan aus, ketahanan torsi, ringan, mudah digulung dan dipasang | Ketahanan tekanan tinggi, ketahanan suhu tinggi (hingga 110 ° C), ketahanan minyak dan kimia yang sangat baik, dan tidak mudah teroksidasi | Harga murah, ketahanan suhu rendah yang baik, dan ketahanan terhadap korosi (asam, alkali). | Elastisitas yang sangat baik, menyerap getaran, dan memiliki ketahanan cuaca yang kuat. | Ketahanan tekanan yang sangat tinggi (hingga beberapa kali lebih tinggi dari pipa biasa), anti ekspansi, dan kinerja pulsa yang baik | Sangat lembut, dengan radius tekukan yang sangat kecil, tahan terhadap kelelahan tekukan berulang kali, dan tidak mudah putus。 | Hemat ruang, rapi dan indah, mudah mengelola berbagai sumber udara, dan mencegah keterikatan. |
| Kerugian | Kinerja ketahanan suhu tinggi rata-rata (biasanya -10 ° C~+60 ° C), dan ketahanan terhadap minyak dan bahan kimia tidak sebaik pipa nilon. | Fleksibilitasnya buruk, mudah rapuh pada suhu rendah, dan memerlukan ruang yang besar untuk pemasangan pembengkokan. | Ketahanan tekanan yang buruk, tidak tahan terhadap suhu tinggi, rentan terhadap penuaan, dan ketahanan aus yang lemah. | Sangat besar, dengan ketahanan dinding bagian dalam yang tinggi dan mudah menua, pipa plastik secara bertahap menggantikan sistem pneumatik modern. | Fleksibilitasnya berkurang, radius lenturnya bertambah, dan harganya pun semakin mahal. | Harganya biasanya lebih tinggi, dan ketahanan tekanannya mungkin sedikit lebih rendah dibandingkan pipa biasa dengan spesifikasi yang sama. | Arah lenturnya terbatas (hanya bisa menekuk ke arah datar), dan harganya relatif tinggi |
| Aplikasi umum: | Universalitas terkuat, cocok untuk menghubungkan sebagian besar peralatan pneumatik, terutama dalam situasi yang memerlukan gerakan dan pembengkokan yang sering, seperti lengan robot dan perangkat seluler | Instalasi tetap, yang memerlukan ketahanan terhadap minyak dan suhu, seperti saluran pipa di dekat peralatan mesin, manufaktur otomotif, dan peralatan suhu tinggi。 | Cocok untuk sambungan jalur gas sementara bertekanan rendah, atau untuk area non-kritis seperti irigasi air dan pertanian. Kurang umum digunakan di sirkuit pneumatik untuk sirkuit utama. | Terutama digunakan untuk alat berat, mesin konstruksi, dan acara-acara yang membutuhkan fleksibilitas tinggi dan ketahanan getaran. | Digunakan dalam sistem pneumatik bertekanan tinggi, saluran keluar kompresor udara, jaringan pipa pasokan gas utama jarak jauh, dan situasi di mana pulsa tekanan sering dihasilkan。 | Rantai tarik (Rantai tangki) di dalam tubuh robot, yang mengalami gerakan bolak-balik berfrekuensi tinggi, dan peralatan yang memerlukan fleksibilitas sangat tinggi. | Ringkasan jalur gas untuk perangkat dengan beberapa komponen eksekusi, seperti perpipaan terpusat dari stasiun kerja, pulau katup, hingga aktuator. |

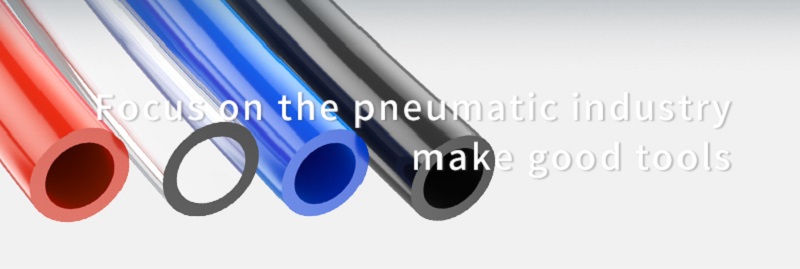

Tabung Polyurethane (PU) Tube hadir dalam empat warna: biru, transparan, merah, dan biru. Lebih mudah bagi kita untuk membedakan dan menghubungkan tabung kerja pada perangkat pneumatik. Secara spesifik, itu tergantung pada spesifikasi standar masing-masing perusahaan. Misalnya, beberapa perusahaan memerlukan tabung transparan untuk vakum, tabung biru untuk saluran masuk udara, dan tabung oranye untuk saluran keluar udara, untuk membedakan saluran pipa yang berbeda dan memfasilitasi pemecahan masalah dan penentuan posisi dengan cepat selama pemeliharaan sirkuit udara.
Pertama, kita mengetahui bahwa ukuran selang udara PU dapat menentukan laju aliran. Semakin besar tabung pneumatik maka semakin kuat kapasitas alirannya, yang selanjutnya mempengaruhi kecepatan operasi silinder udara.

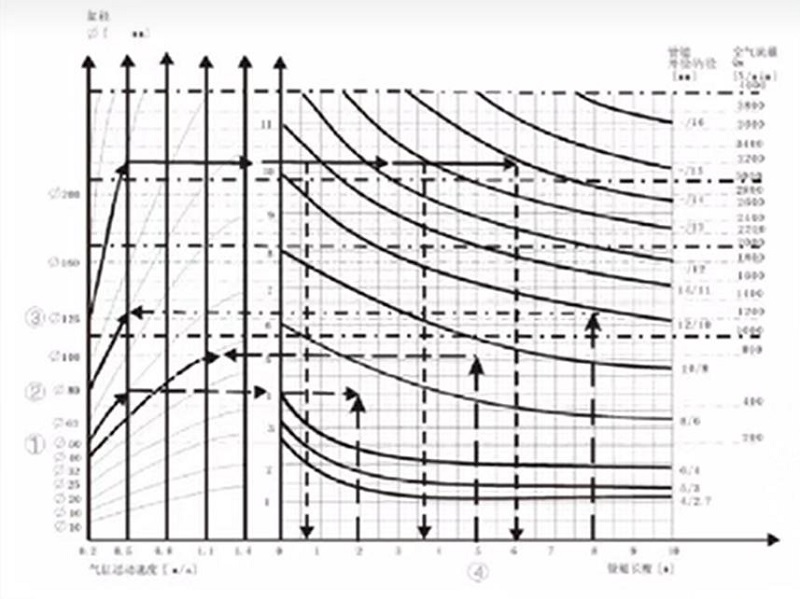

Sebenarnya, saat membuat pilihan, kita perlu memasukkan parameter seperti langkah, jumlah putaran per menit, diameter silinder, dll. untuk perhitungan. Namun, berdasarkan pengalaman yang relevan, direkomendasikan spesifikasi silinder yang berbeda dengan spesifikasi pipa saluran udara yang sesuai.
| Ukuran lubang Silinder Udara (mm) | Ukuran tabung (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Pipa utama untuk pengoperasian katup dapat memilih pipa yang sedikit lebih besar (yang tidak akan mengakibatkan konsumsi udara tambahan, sehingga tidak akan ada biaya tambahan yang dikeluarkan selama pengoperasian).
2. Namun, pipa antara katup dan silinder harus dioptimalkan sesuai dengan prinsip berikut: jika diameter pipa terlalu kecil, maka akan terjadi throttle, sehingga membatasi kecepatan silinder; Namun diameter pipa yang berlebihan dapat menyebabkan stagnasi, sehingga meningkatkan konsumsi udara dan waktu pengisian.
3. Jari-jari tekukan perlu diperhatikan, dan sangat penting untuk memeriksa radius tekukan saat menggunakan rantai tarik.
Tabung PU biasanya memiliki tekanan kerja sekitar 10 kg/cm² pada suhu kamar, meskipun tekanan ini dapat bervariasi tergantung ukuran dan model. Untuk aplikasi bertekanan tinggi, pipa jalinan PU yang diperkuat adalah pilihan yang lebih baik. Dibuat dengan desain tiga lapis—PU luar, penguat jalinan poliester tengah, dan PU bagian dalam—memberikan peningkatan ketahanan terhadap tekanan dan daya tahan. Selain itu, pipa PU jenis ini cocok untuk perpindahan udara dan air.
Prinsip Seleksi: Tekanan ledakan ≥ 3 × tekanan kerja
Fleksibilitas pipa PU memainkan peran penting dalam ruang pemasangan dan pergerakan peralatan, terutama bila digunakan ukuran berbeda seperti pipa PU 6mm dan 8mm. Diameter yang lebih kecil seperti tabung PU 6mm menawarkan radius tekukan yang lebih rapat, menjadikannya ideal untuk instalasi kompak seperti panel kontrol atau sistem otomasi kecil dengan ruang terbatas. Sebaliknya, pipa PU 8mm memberikan kapasitas aliran udara yang lebih tinggi dan biasanya digunakan dalam aplikasi seperti alat pneumatik atau mesin yang lebih besar, yang memerlukan fleksibilitas dan kinerja aliran. Dalam sistem dinamis seperti lengan robot atau mesin pengemas, pipa poliuretan berkualitas tinggi memastikan pergerakan mulus tanpa tertekuk, meningkatkan efisiensi, dan memperpanjang masa pakai. Memilih ukuran yang tepat berdampak langsung pada kinerja sistem dan efisiensi instalasi.

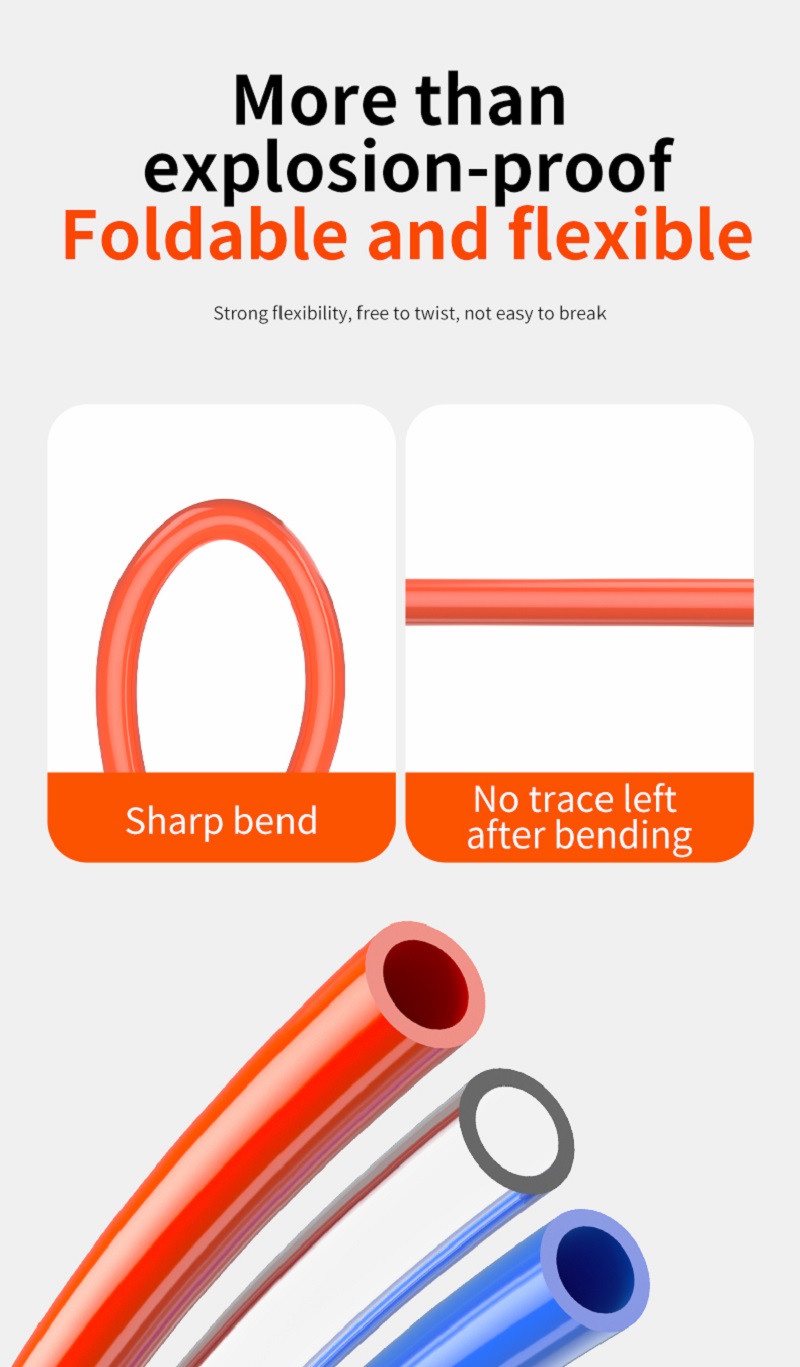

lebih lembut, tahan terhadap pembengkokan, dapat dengan cepat memantul setelah pembengkokan, tidak mudah tersumbat selama pembengkokan, khusus untuk sistem otomasi, perutean peralatan tanpa gangguan
Kekerasan pipa PU biasanya antara 60A dan 95A, tergantung formula bahan dan aplikasinya. 60Atabung PUlembut dan mudah ditekuk, cocok untuk pemandangan yang memerlukan gerakan sering; Tabung PU 95A lebih keras dan cocok untuk situasi yang memerlukan tekanan tinggi atau fiksasi jangka panjang. Saat memilih, perlu untuk menyeimbangkan fleksibilitas dan kekakuan sesuai dengan kebutuhan sebenarnya.
①. Rasio bahan: Rasio segmen lunak dan keras dalam poliuretan secara langsung mempengaruhi kekerasan, dan menyesuaikan rasio dapat mengubah karakteristik pipa.
②. Aditif: Penambahan bahan pengisi atau pemlastis tertentu dapat mengubah kekerasan secara signifikan, seperti penambahan silika, yang dapat meningkatkan kekakuan.
③. Proses produksi: Parameter proses seperti suhu ekstrusi dan laju pendinginan juga dapat memiliki efek halus pada kekerasan akhir.
·Aplikasi dinamis: Dalam skenario pembengkokan yang sering terjadi (seperti pasokan gas lengan mekanis), disarankan untuk memilih selang dengan rentang antara 60A hingga 75A untuk menghindari retak akibat kelelahan.
·Lingkungan bertekanan tinggi: Disarankan untuk menggunakan pipa keras dengan 85A atau lebih saat mengangkut cairan bertekanan tinggi untuk memastikan kekuatan tekan.
Persyaratan ketahanan aus: Dalam situasi di mana ada tarikan atau gesekan di tanah, kekerasan seimbang sekitar 80A lebih ideal.
①. Periksa kekerasan dan identifikasi 85-95A. Di musim panas, kekerasan 98A tidak mudah melunak pada suhu tinggi; Kekerasan 95A di musim dingin, tidak mudah mengeras di musim dingin. Terlalu lembut mudah marah; Terlalu keras dan rentan retak
②. Jepit dinding tabung secara merata tanpa ada gelembung. Jika ada rambut yang berlubang atau cekung saat dijepit, dianggap rusak
③. Periksa elastisitasnya. Setelah ditekuk 90 derajat, ia akan memantul dalam hitungan detik. Jika pantulan lambat dan masih ada lipatan, sebaiknya tidak digunakan
④. Periksa diameter bagian dalam dan pilih spesifikasi yang sesuai sesuai dengan tekanan peralatan. Jika diameter bagian dalam tidak benar, maka akan mempengaruhi daya
Udara terkompresi dari kompresor bersuhu tinggi. Penggunaan jangka pendek boleh-boleh saja, tetapi penggunaan jangka panjang dapat menyebabkan tabung bengkak atau pecah. Disarankan untuk digunakan dengan tangki udara, pendingin, dan filter udara.
Di bengkel, tabung PU sering kali tergulung, terseret, dan dapat bersentuhan dengan cairan korosif. Faktor-faktor ini dapat merusak permukaan tabung, mempercepat penuaan, dan memperpendek masa pakai. Ganti tabung tepat waktu atau gunakan tabung PU jalinan tekanan tinggi OLK.
Pengecatan semprot melibatkan suhu tinggi, cat korosif, dan penarikan tabung di bawah tekanan, yang dapat menyebabkan pecah. Ikuti grafik tekanan-suhu tabung, pertahankan tekanan dalam batas aman, dan pertimbangkan untuk menggunakan jalinan tekanan tinggi OLKtabung PU.
Sambungan lurus normal, tikungan, dan tee semuanya dapat disambung
Ya, warna tabung pneumatik dan tanda di atasnya dapat disesuaikan
