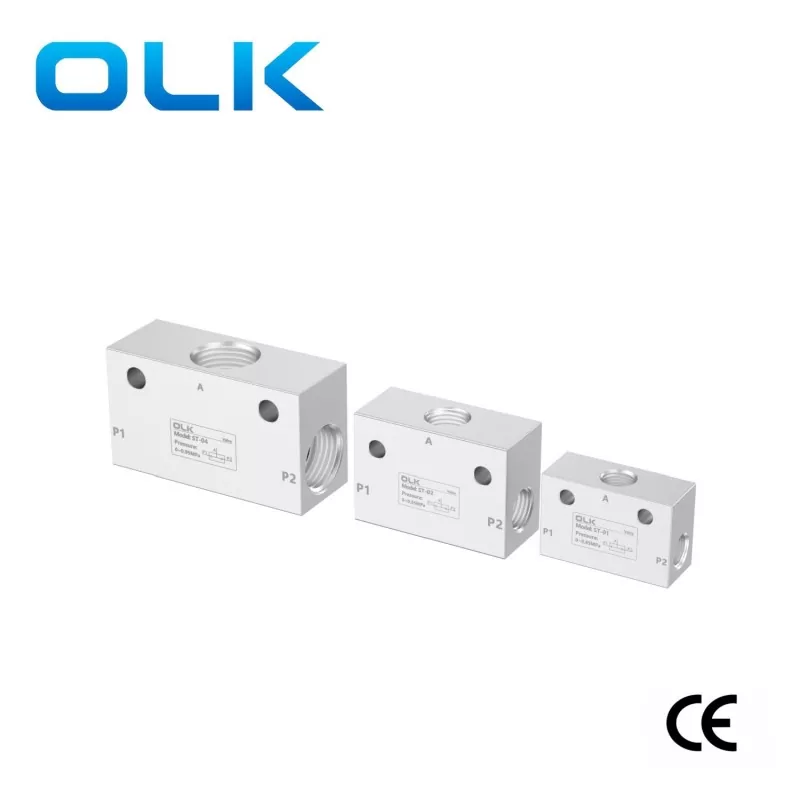

Katup Antar-Jemput Seri ST

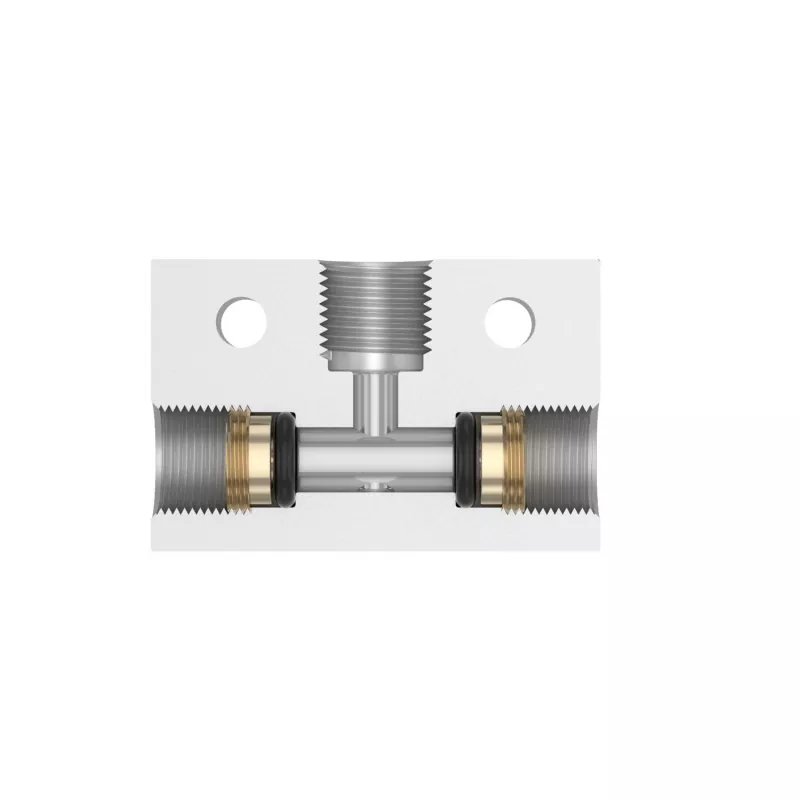

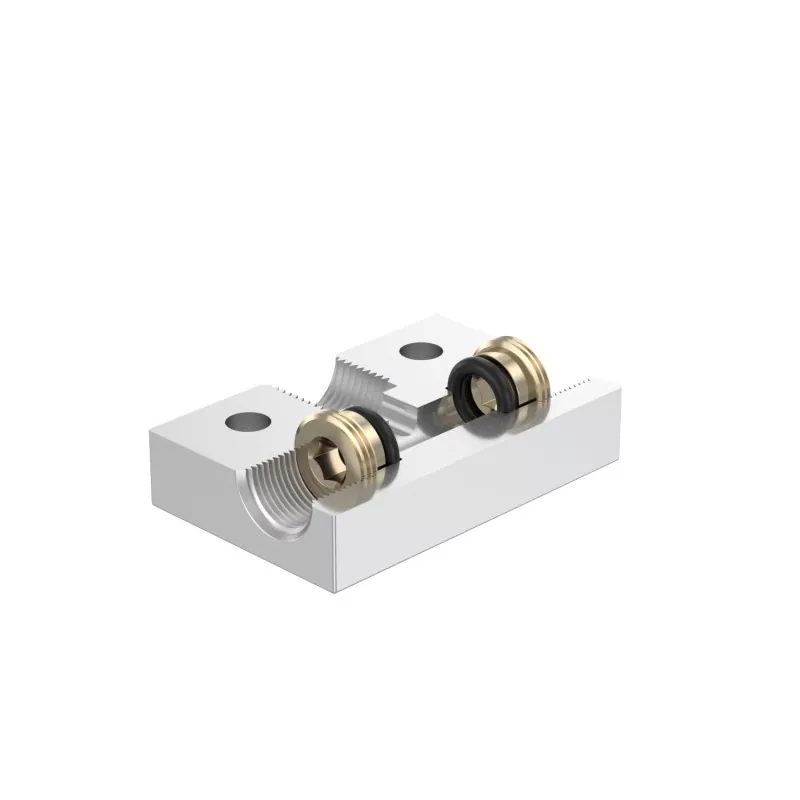

Katup antar-jemput seri Ouleikai (OLK) ST memiliki dua port masuk "IN" dan satu port outlet "OUT". Jika salah satu impor mempunyai input, maka ekspor mempunyai output. Jika kedua tekanan masuk tidak sama, saluran masuk dan keluar bertekanan tinggi dihubungkan. Jika kedua tekanan masuk sama, saluran masuk dengan tekanan masukan pertama dihubungkan ke port keluaran.

ST shuttle valve juga dikenal sebagai katup pemilih atau katup periksa pilot ganda, pada dasarnya adalah katup periksa pilot hidrolik tiga arah. Mereka secara otomatis memilih sirkuit hidrolik. Ketika aktuator disuplai oleh dua sumber oli bertekanan bolak-balik dan port oli bertekanan lebih tinggi perlu dibuka, maka katup antar-jemput digunakan.

Katup antar-jemput seri ST benang antarmuka yang jelas, Pembuangan cepat, kapasitas ventilasi besar, pemasangan mudah, mampu mengompresi gas ； Emisi cepat

Tindakan Pencegahan dan Masalah Aplikasi:

Katup antar-jemput terutama digunakan untuk pemilihan sinyal, seperti di sirkuit yang beralih antara operasi manual dan otomatis.

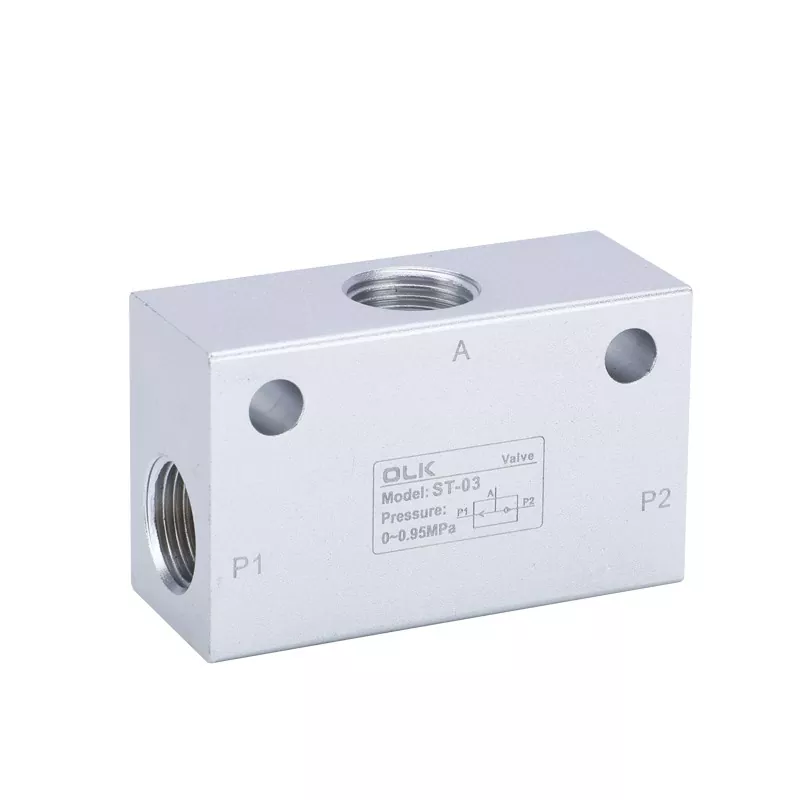

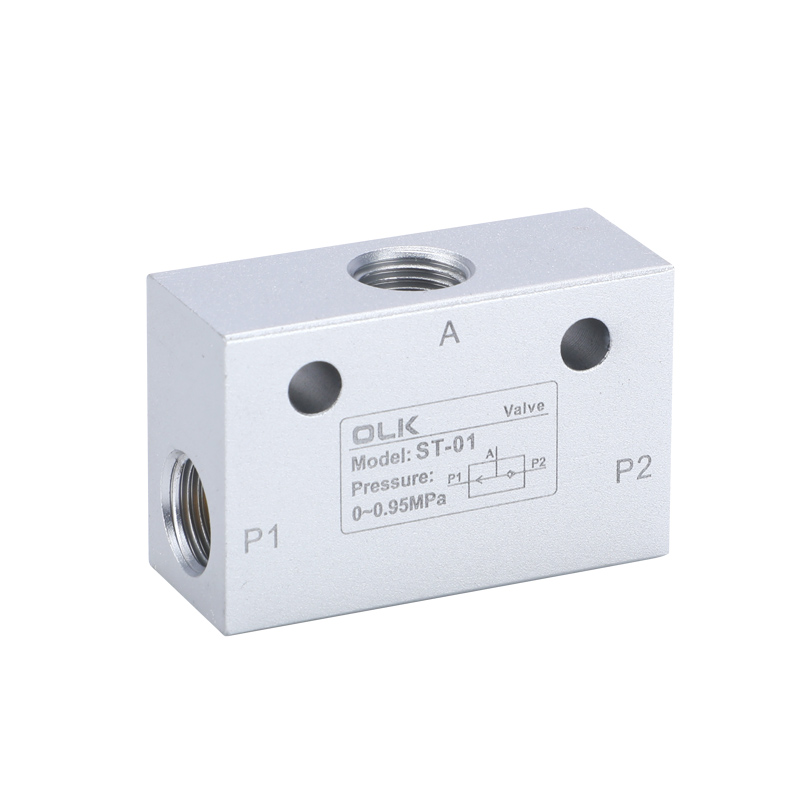

Jika alat kelengkapan pipa udara tidak dipilih dengan benar, menyebabkan pemasukan atau pembuangan udara di suatu port menjadi sangat kecil, inti katup mungkin tidak bergeser sepenuhnya, sehingga semua port tersambung. Hal ini harus dicegah. ST-01:G1/8 ; ST-02:G1/4 ; ST-03:G3/8 ; ST-04:G1/2

Shuttle valve juga dapat digunakan pada sirkuit switching tekanan tinggi dan rendah. Namun, katup 3 arah 2 posisi harus dipasang di sisi saluran masuk bertekanan tinggi dari katup antar-jemput untuk menghindari risiko kehilangan tekanan rendah.

Simbol:

Katup antar-jemput seri ST Parameter umum

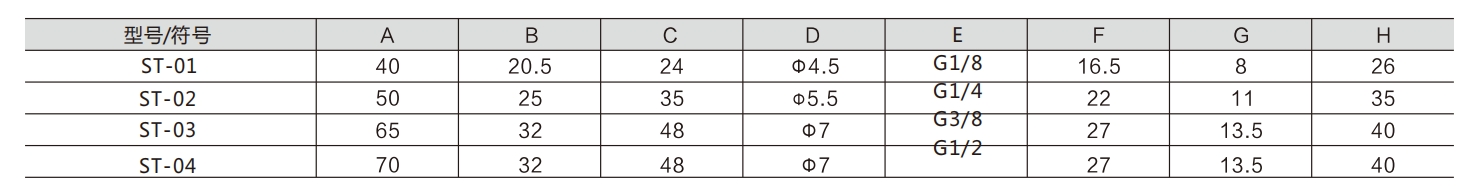

Katup antar-jemput seri ST   parameter yang berbeda
