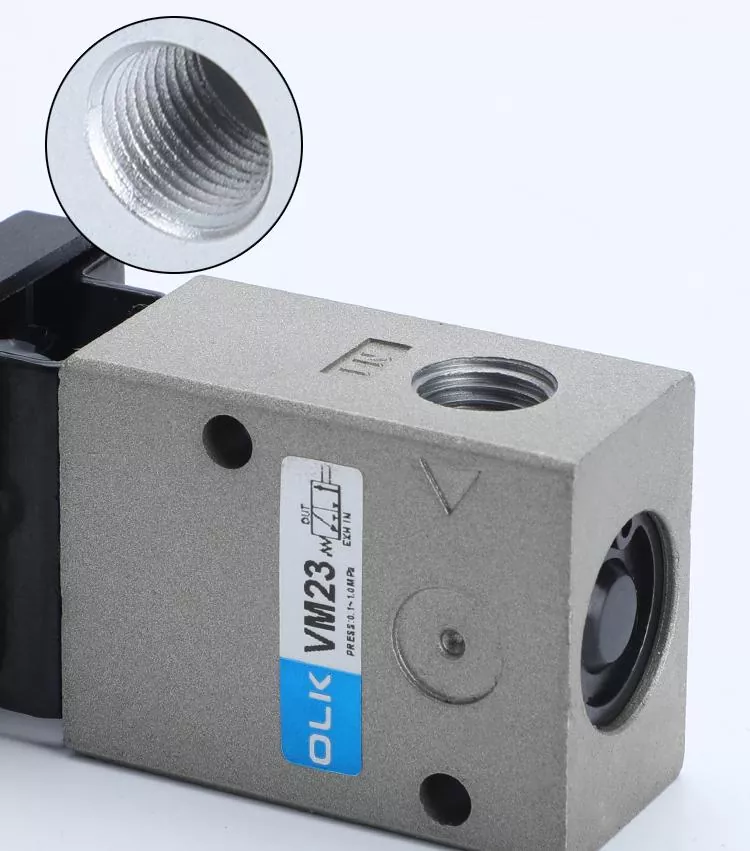

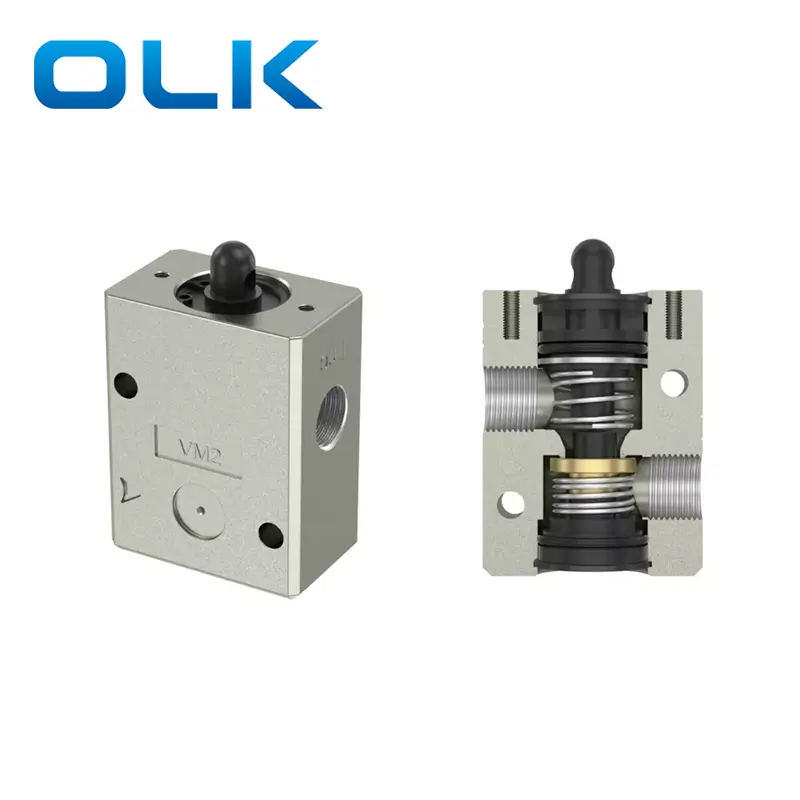

Ouleikai (OLK) VM230 Series SMC-Type Mechanical Button Valves tersedia dalam dua jenis fungsional: 2-posisi 3-arah. Port saluran masuk dan outlet seri VM230 dan port outlet berada di porting bawah. Ukuran utas untuk port RC1/4.

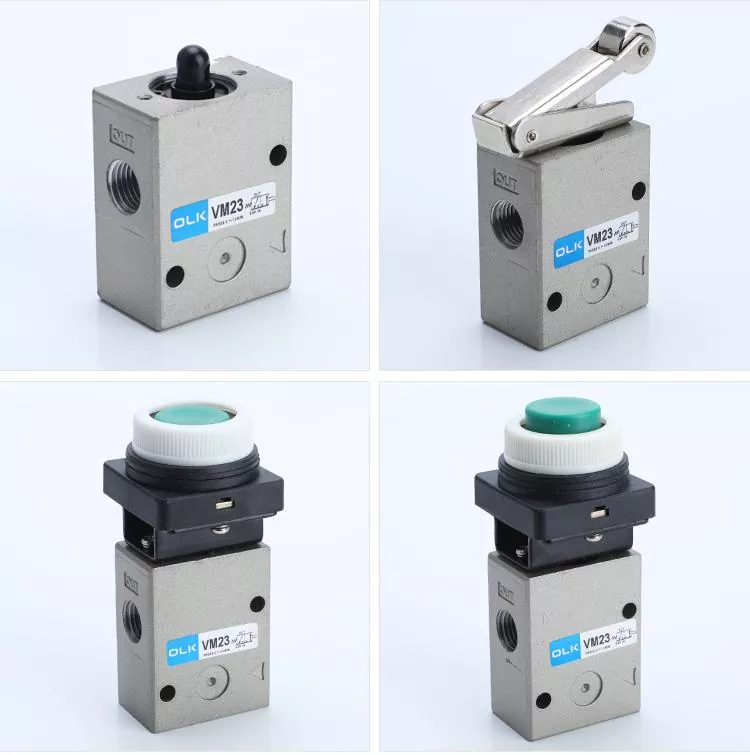

-Dasar (VM230-02-00)
-Roller (VM230-02-01)

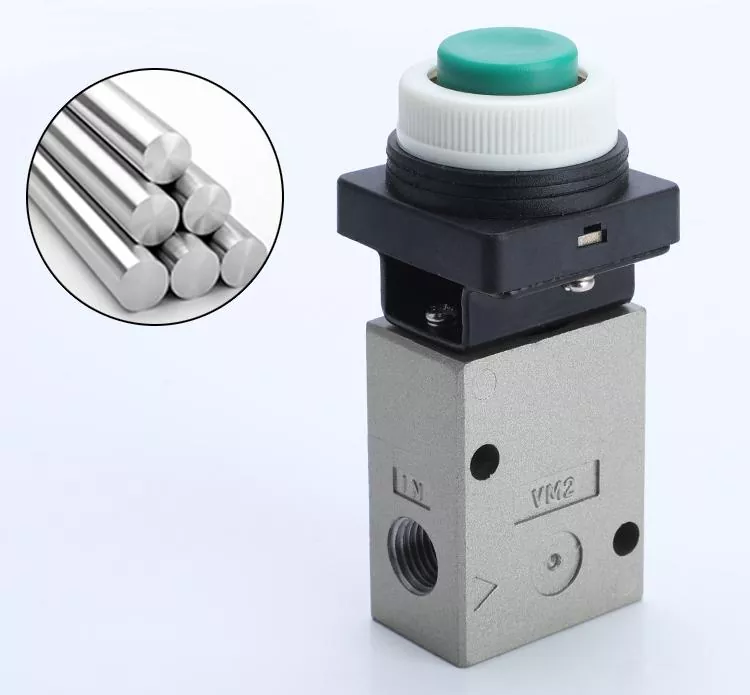

-Tombol Mushroom (VM230-02-30)
-Tombol kepala diperpanjang (VM230-02-32)
-Tombol kepala datar (VM230-02-33)

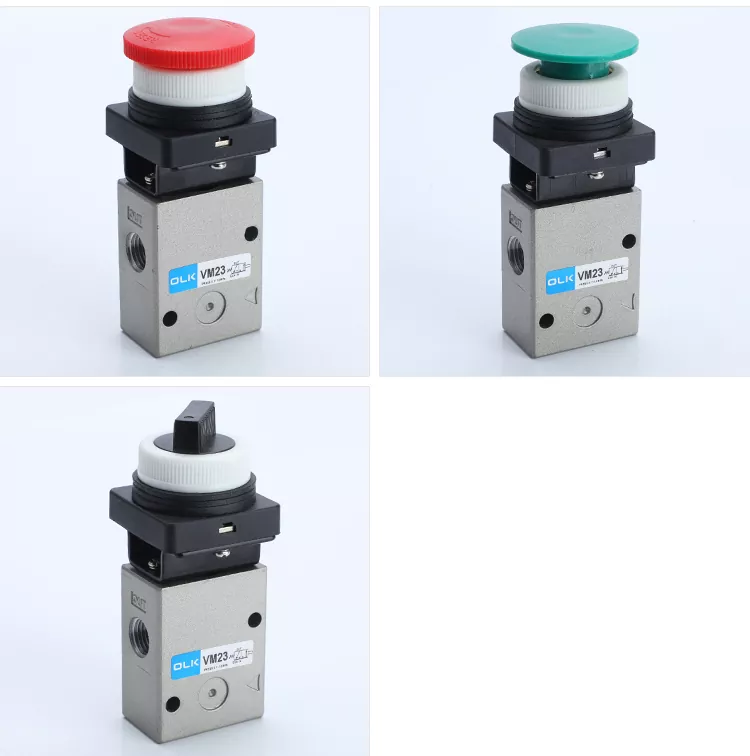

-Tombol berhenti darurat (VM230-02-37)
-Knob (VM230-02-34)
Simbol:
Tombol -tombolnya tersedia dalam empat warna: merah, hijau, hitam, dan kuning.
|
Kode pemesanan |
||||||||
|
Vm2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
Model: Seri VM2 |
Jumlah port |
Arah perpipaan dan ketinggian plunger |
|
Ukuran port: |
|
Tipe aktuator |
|
Sufiks untuk aktuator |
|
|
2: 2port |
0: Porting sisi/panjang |
|
02: PT1/4 |
|
00: Dasar |
|
S: Roller baja keras |
|
|
3: 3port |
1: Sisi porting /pendek |
|
|
|
01: Tuas Roller |
|
R: Tombol tekan merah |
|
|
|
2: Porting bawah/panjang |
|
|
|
30: tombol tekan (jamur) |
|
B: Tombol tekan hitam |
|
|
|
3: Porting bawah/pendek |
|
|
|
32: tombol tekan (diperpanjang) |
|
G: Tombol tekan hijau |
|
|
|
|
|
|
|
33: tombol tekan (flush) |
|
Y: Tombol tekan kuning |
|
|
|
|
|
|
|
34: Twist Selector (2 posisi) |
|
|
|
|
|
|
|
|
|
37: Pemilih Kunci （Stop Darurat） |
|
|
|
|
VM100 |
VM200 |
|
media kerja |
Gas udara/inert |
Gas udara/inert |
|
Tindakan |
Kontrol Eksternal Tindakan Langsung |
Kontrol Eksternal Tindakan Langsung |
|
Diameter Port |
Sisi: G1/8 Bawah: M5X0.8 |
PT1/4 |
|
jumlah posisi |
2 Posisi3 Cara |
2 Posisi3 Cara |
|
pelumas |
tidak perlu |
tidak perlu |
|
Kisaran Tekanan Kerja MPA (PSI) |
-0.1∼1.0 |
-0.1∼1.0 |
|
Suhu kerja ° C. |
-5∼60 |
-5∼60 |
|
Bahan tubuh |
Paduan Aluminium |
Paduan Aluminium |
|
Area cross-sectional yang efektif （CV) |
2,5 mm² （0,14） |
19 mm² （1.0） |
