Katup tombol mekanis AIRTAC TYPE M5 seri 5/2 arah diproduksi oleh perusahaan pneumatik OLK. Katup mekanis M5 adalah struktur kolom geser. Port pembuangan terletak di badan katup. Katup tombol M5 akan lebih memudahkan pemasangan knalpot untuk mengurangi kebisingan dan polusi Katup Kontrol Tombol Mekanis Seri M5 5 Arah, sedangkan M5-210 menawarkan thread antarmuka G1/8 dan G1/4.
simbol:
Kode pemesanan
M5
PM
210
06
R
Jenis tombol
Kode
UKURAN PELABUHAN
Warna tombol
M5: tipe M
B:Tipe Dasar (M5B)
Kontrol tunggal seri 110:110
100:06:G/18
TOL: MERAH
C: Tipe Gagang Panjang (M5C)
Kontrol tunggal seri 210:210
200:06:G1/8
PP/PF/PM/HS: MERAH, HIJAU, HITAM
D: Tipe Gagang Pendek (M5D)
200:08G1/4
R: Tipe Tuas Rol (M5R)
L: Tipe Tuas Rol Searah (M5L)
Y: Tipe Lengan Rocker (M5Y)
PM:Jenis Tombol Kepala Jamur (M5PM)
PP:Tipe Tombol Kepala Terangkat (M5PP)
PF: Tipe Tombol Kepala Datar (M5PF)
PL:Jenis Tombol Dampak Berhenti Darurat (M5PL)
HS: Tipe Pemilih (M5HS)

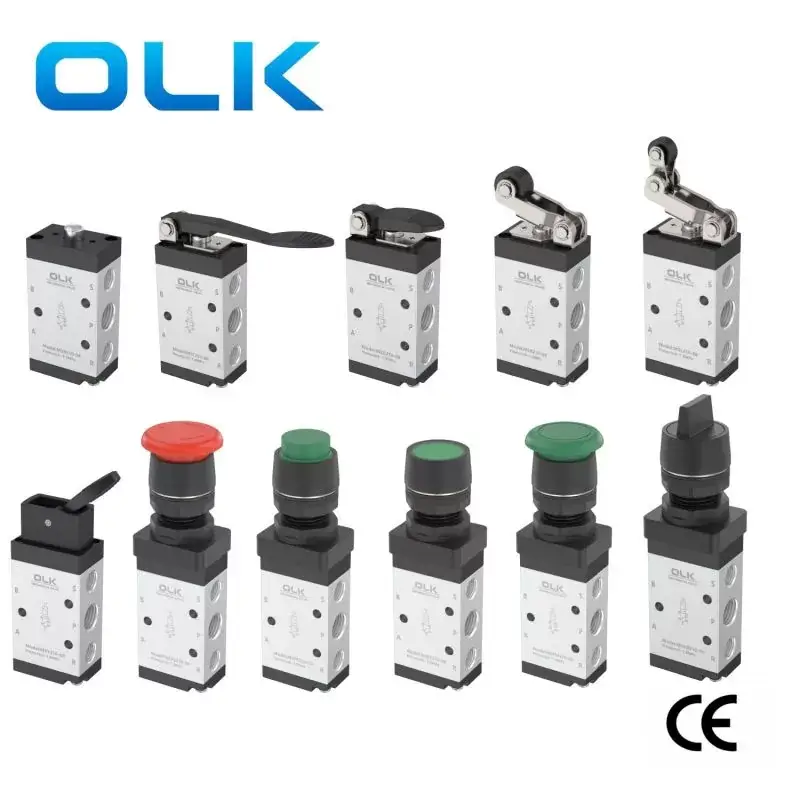

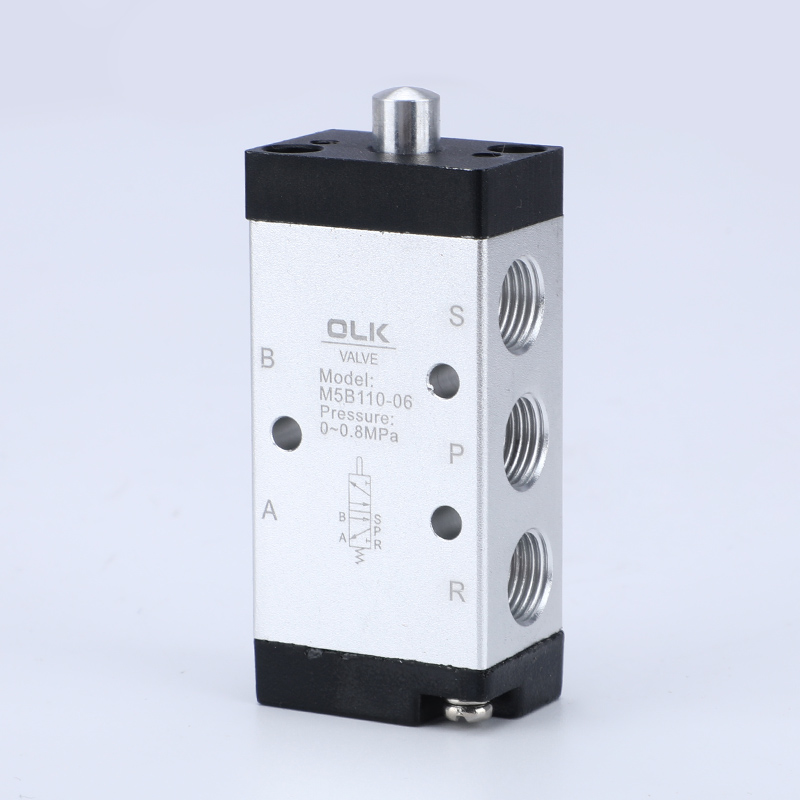

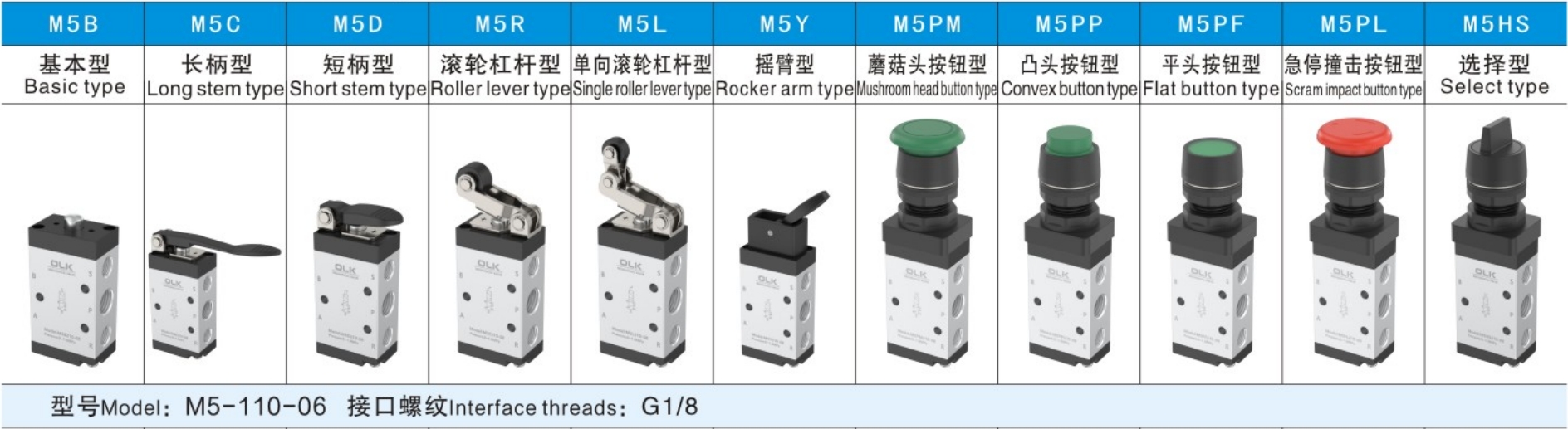

- Tipe Dasar (M5B)

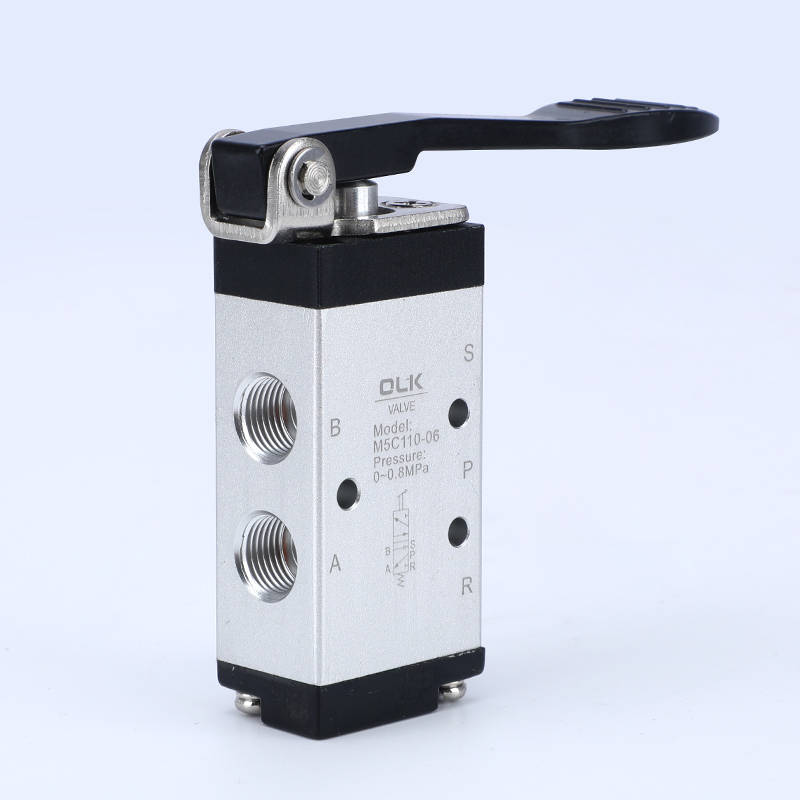

- Tipe Gagang Panjang (M5C)

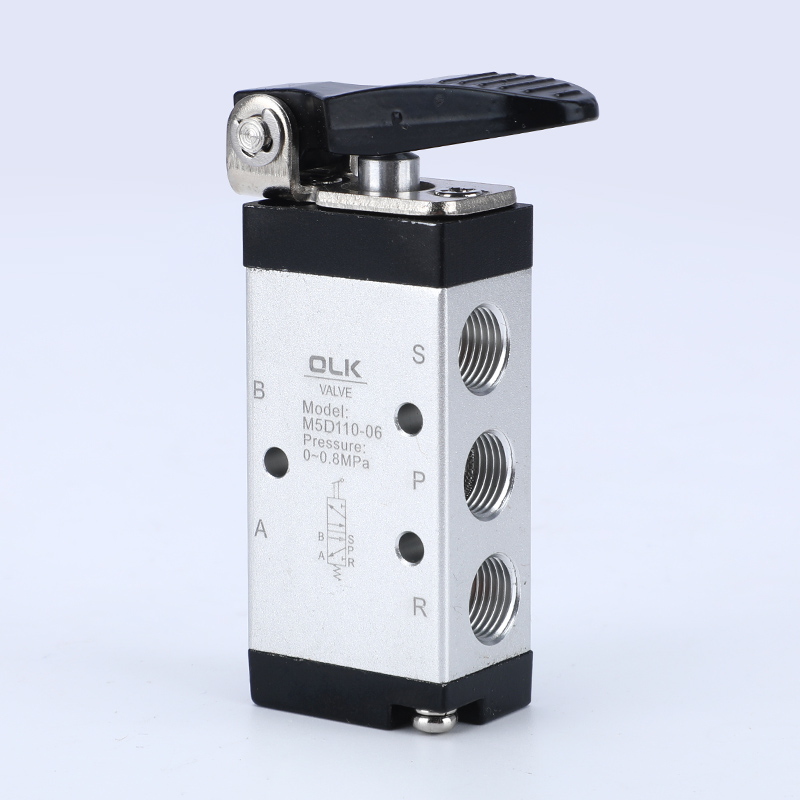

- Tipe Gagang Pendek (M5D)

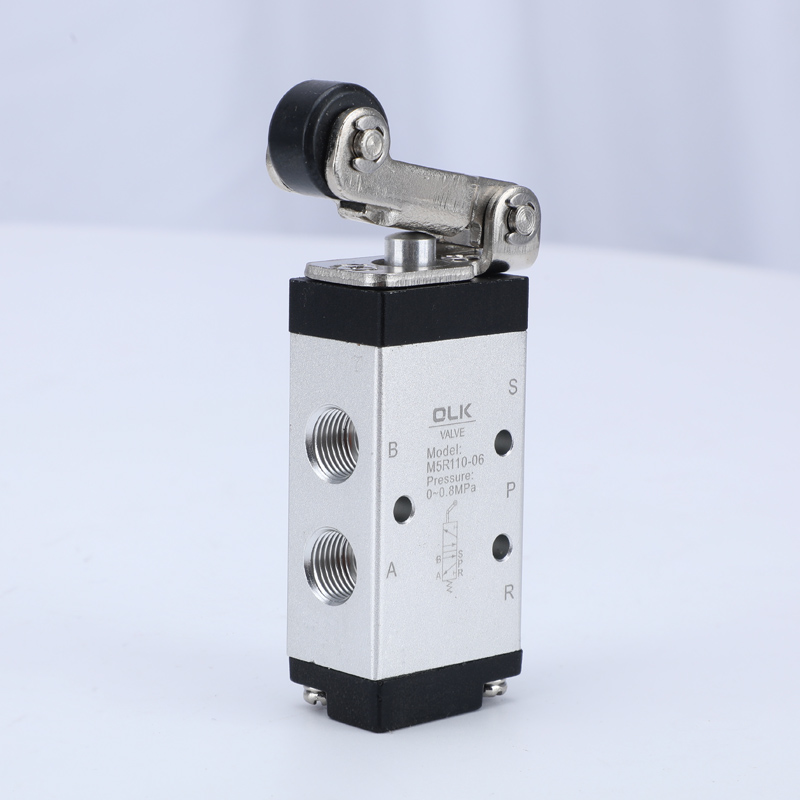

- Tipe Tuas Roller (M5R)
- Tipe Tuas Roller Searah (M5L)
- Tipe Lengan Rocker (M5Y)

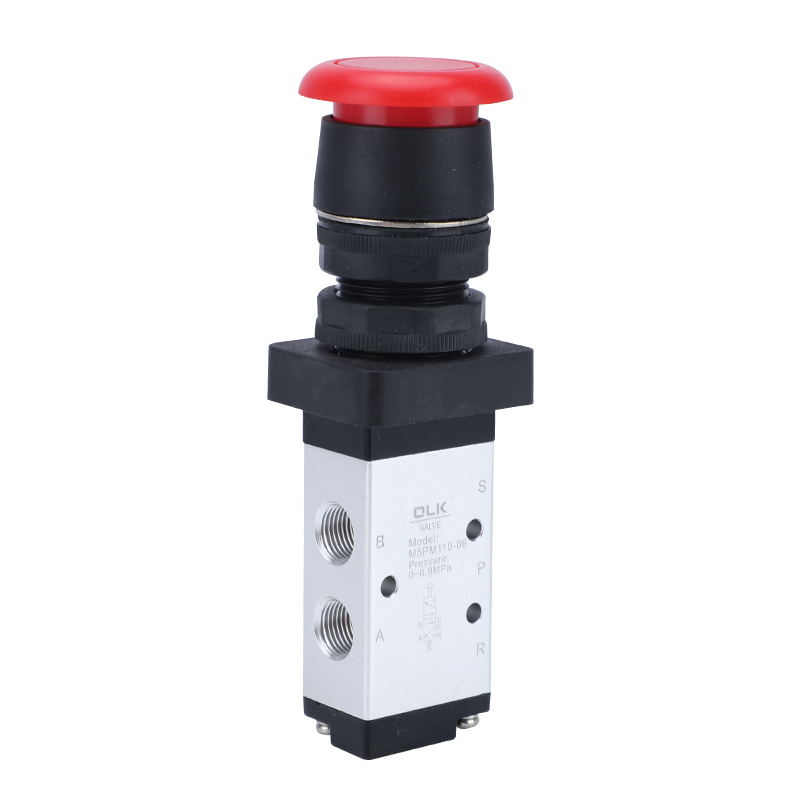

- Tipe Kancing Kepala Jamur (M5PM)

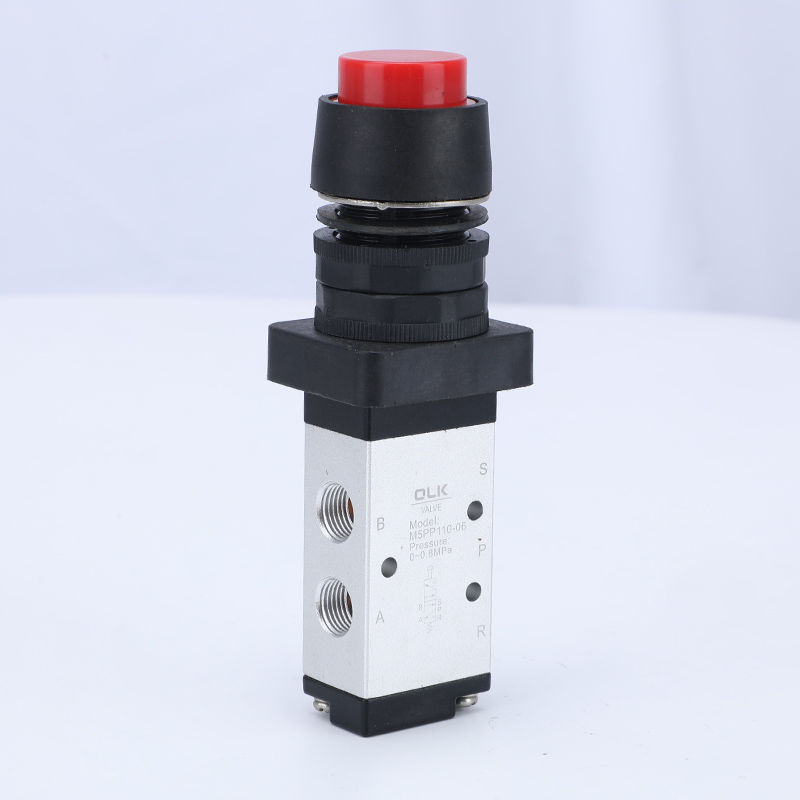

- Tipe Tombol Kepala Terangkat (M5PP)

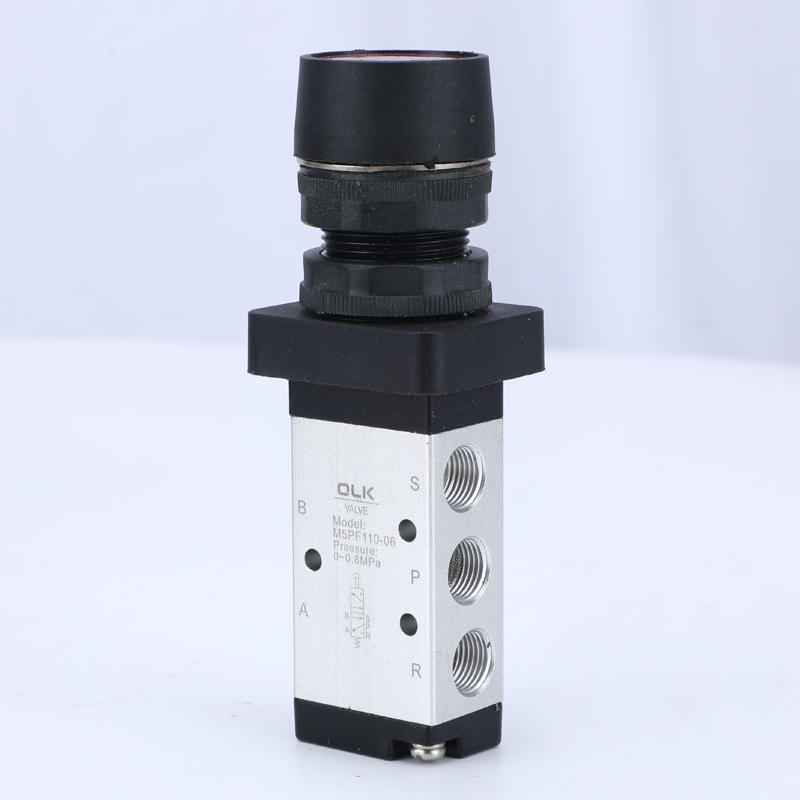

- Tipe Tombol Kepala Datar (M5PF)
- Tipe Tombol Dampak Berhenti Darurat (M5PL)
- Tipe Pemilih (M5HS)
Untuk tipe PM, PP, dan PF, ada tiga warna tombol yang bisa dipilih: merah, hijau, dan hitam.
1. Lubang pembuangan terletak pada bodi, memudahkan pemasangan peredam suara untuk mengurangi kebisingan dan polusi.
2. Seri M5B, M5R, M5L memerlukan gaya eksternal untuk peralihan, disediakan oleh mekanisme eksternal, cocok untuk deteksi posisi atau sakelar langkah.
3. Seri M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS dioperasikan secara manual dengan berbagai kepala kontrol struktural untuk kenyamanan dalam kondisi yang berbeda.

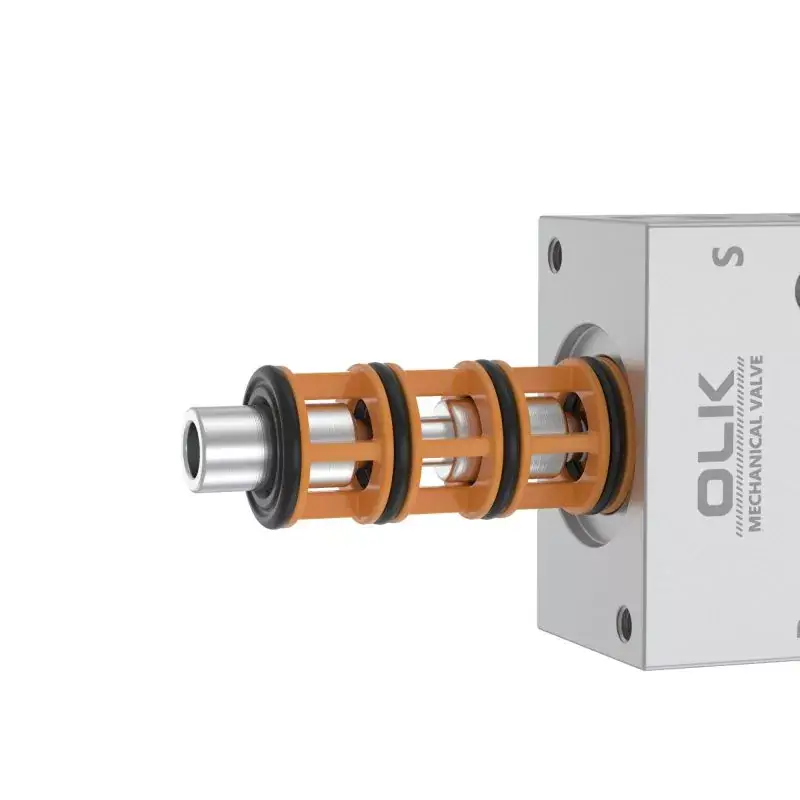

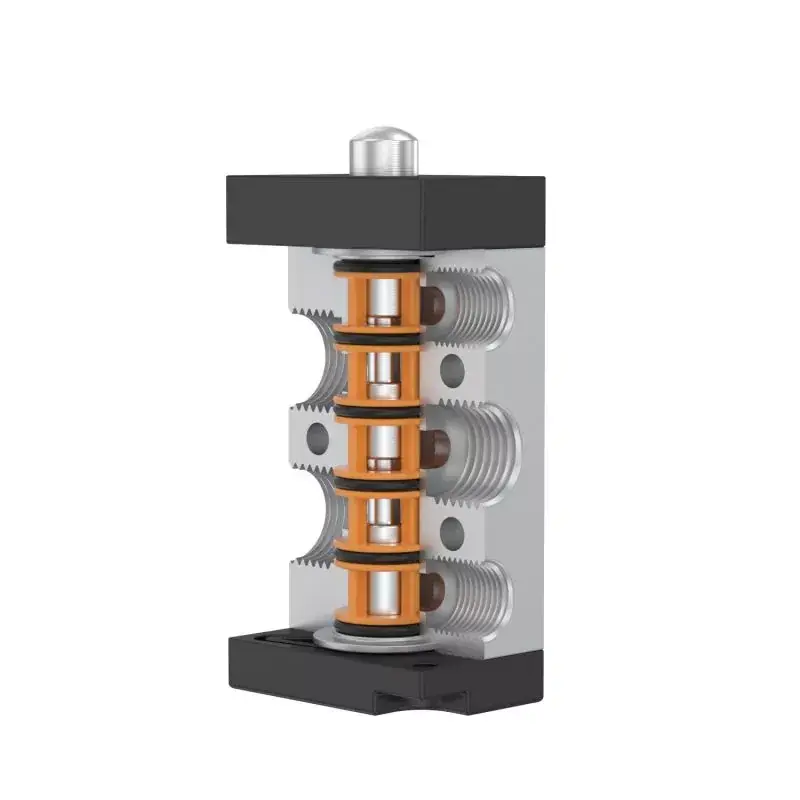

4. Struktur kolom geser, gaya kontrol tidak terpengaruh oleh tekanan kerja (yaitu, tidak ada efek tekanan balik), segel cincin bagian dalam untuk penyegelan yang baik, peralihan yang fleksibel.
5. Tidak perlu pelumasan oli.
6. Instalasi beberapa posisi agar mudah digunakan.
7. Kepala kontrol seri M5C, M5D, M5Y, M5R, M5L terbuat dari logam, memastikan masa pakai yang lama serta keandalan dan stabilitas yang lebih baik.
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Akting langsung eksternal |
|
Diameter pelabuhan |
05:M5,06:G1/8,08:G1/4 |
|
sejumlah posisi |
2 posisi 5 arah |
|
pelumas |
unnecessary |
|
Kisaran tekanan kerja MPa(psi) |
0∼1.0(~145) |
|
Ketahanan tekanan terjamin |
1,5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Luas penampang mm² (nilai CV) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Bahan tubuh |
paduan aluminium |
Tindakan pencegahan
1) Bagian kontrol terbuat dari plastik rekayasa, dan hanya pengoperasian manual yang diperbolehkan. Jangan gunakan benturan logam untuk mengganti katup.
2) Seri M5B, M5C, M5D, M5PM, M5PF, dan M5PP direset secara otomatis. Katup manual M5Y, M5HS, dan M5PL diatur ulang secara manual. Setelah menekan M5PL ke posisi harta karun, kenop putar perlu diputar untuk mengatur ulang.
3) Perhatikan gerakan mundurnya. Ketika ada gaya eksternal yang menyebabkan katup mundur, langkah dasar pembalikan tidak boleh melebihi kisaran langkah mundur yang ditentukan dalam tabel langkah kontrol, jika tidak maka akan menyebabkan kerusakan pada badan katup.
4) Katup rol satu arah M5L hanya dapat beralih ke satu arah (memukul dari kanan ke kiri). Pukulan ke arah lain tidak valid (melengkung dari kiri ke kanan).
5) Kombinasi kepala kontrol dapat dipesan secara terpisah.
