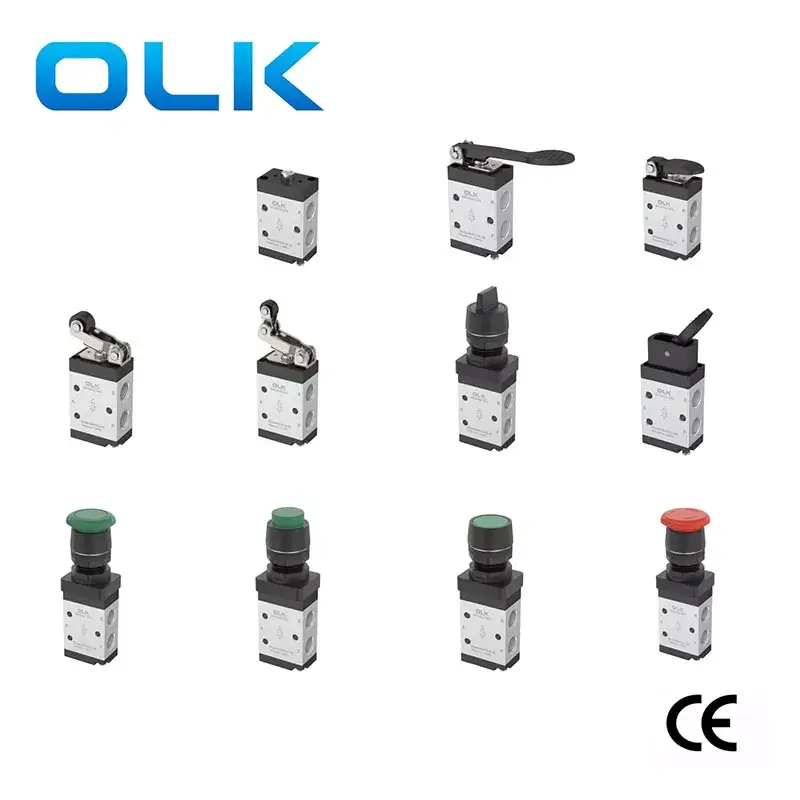

Selamat datang di Katup Kontrol Tombol Mekanik Seri M3 grosir atau khusus 3 Arah dari pabrik kami kapan saja. Kami akan memberi Anda harga diskon pabrik untuk produk kami. Pneumatik OLK adalah katup kontrol tombol mekanis seri M3 produsen dan pemasok 3 arah di Cina.
Katup mekanis 3/2 arah tipe airtac seri ouleikai M3 memiliki 2 status pengoperasian dan 3 pilihan jalur. Katup mekanis M3 cocok untuk skenario kontrol pneumatik yang berbeda. Struktur tipe piston Gaya kontrol katup mekanis M3 tidak terpengaruh oleh tekanan kerja. stabil, andal, dan tahan lama, cocok untuk lingkungan kerja stabil jangka panjang, seperti kontrol pneumatik di jalur produksi otomatis seperti jalur perakitan dan jalur pengemasan.
Simbol:
Kode pemesanan
M3
PM
210
06
R
SERI

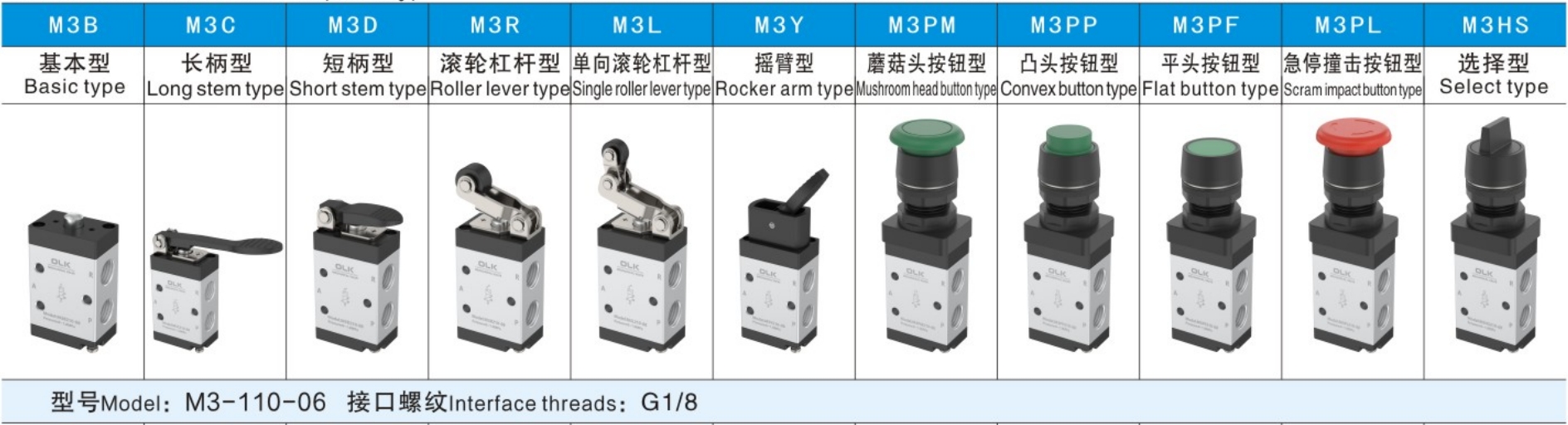

Jenis tombol
kode
UKURAN PELABUHAN
Warna tombol
M3:Mseries 2 posisi 3 arah

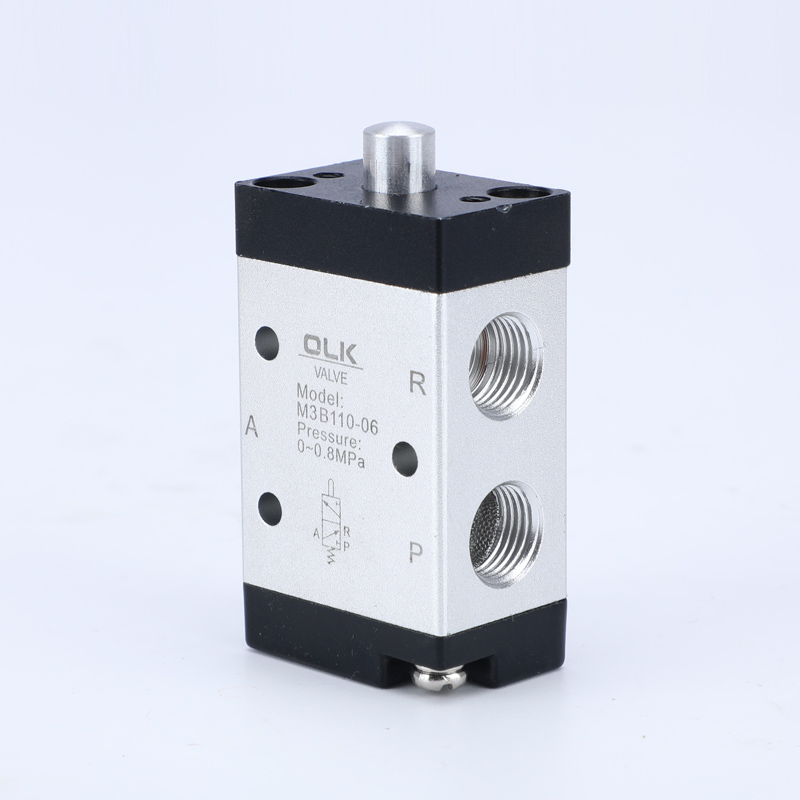

B:Tipe Dasar (M3B)
Kontrol tunggal seri 110:110
100:06:G1/8
TOL: MERAH

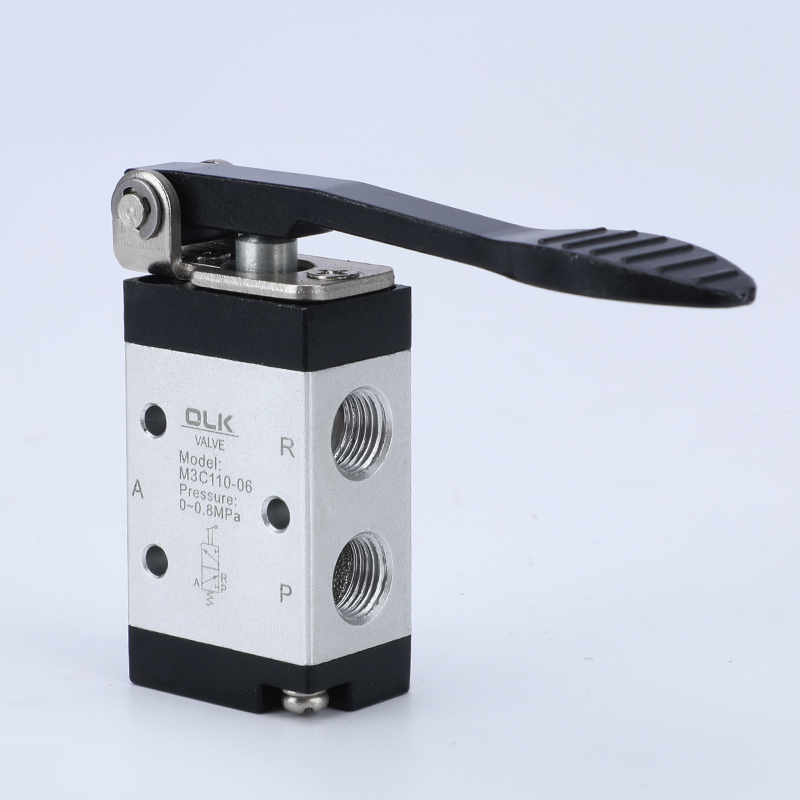

C: Tipe Gagang Panjang (M3C)
Kontrol tunggal seri 210:210
200:06:G1/8
PP/PF/PM/HS : MERAH HIJAU HITAM

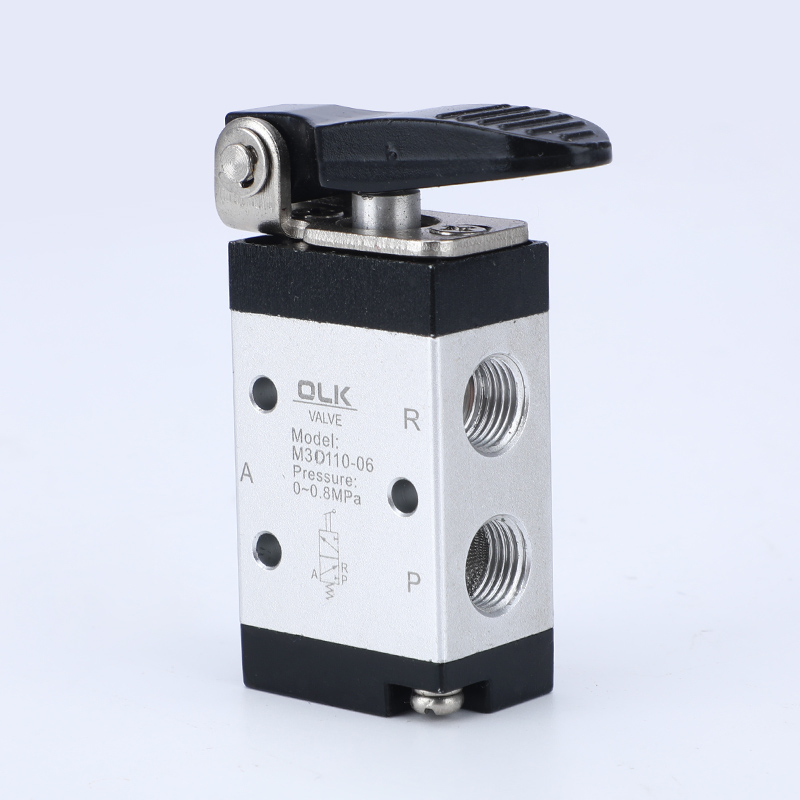

D: Tipe Gagang Pendek (M3D)
200:08:G1/4

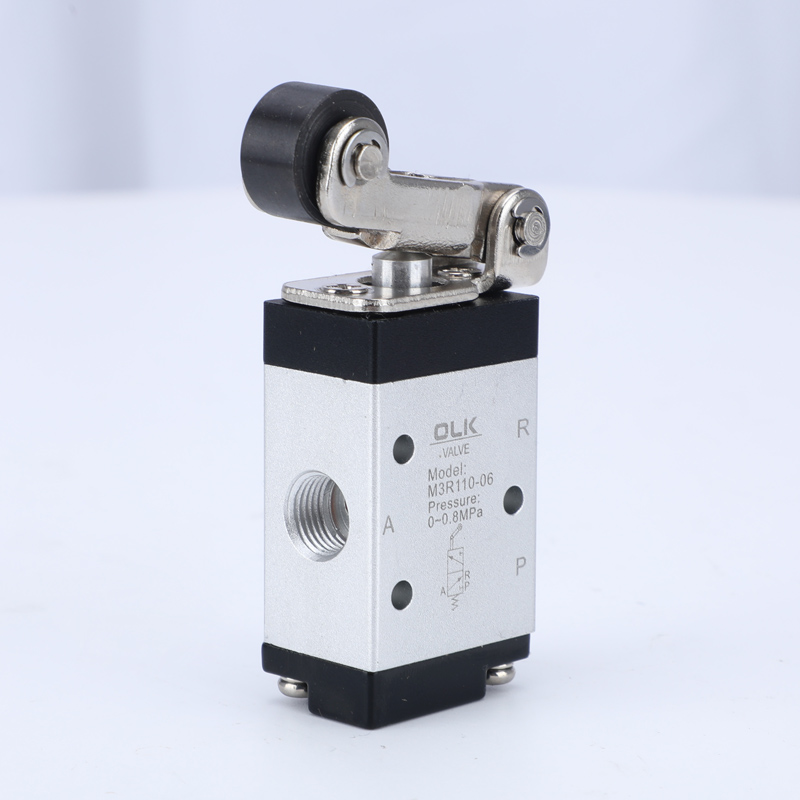

R: Tipe Tuas Rol (M3R)

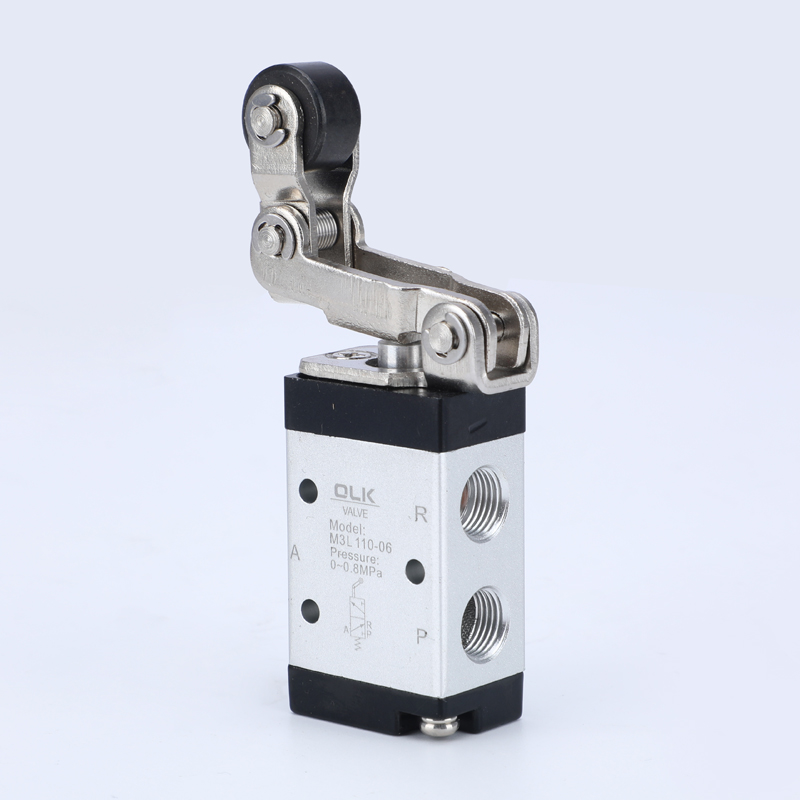

L: Tipe Tuas Rol Searah (M3L)

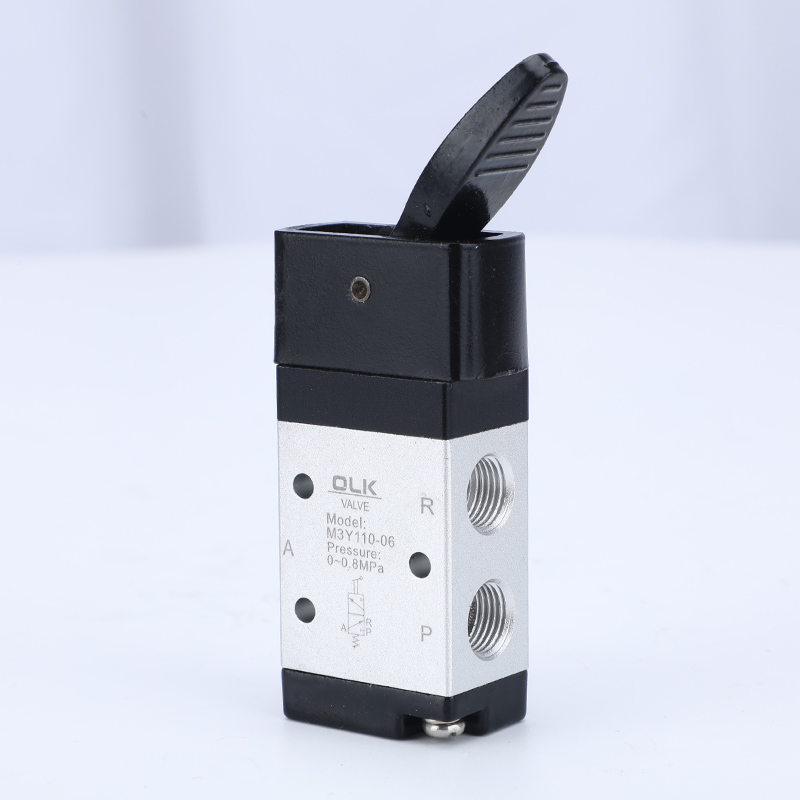

Y: Tipe Lengan Rocker (M3Y)

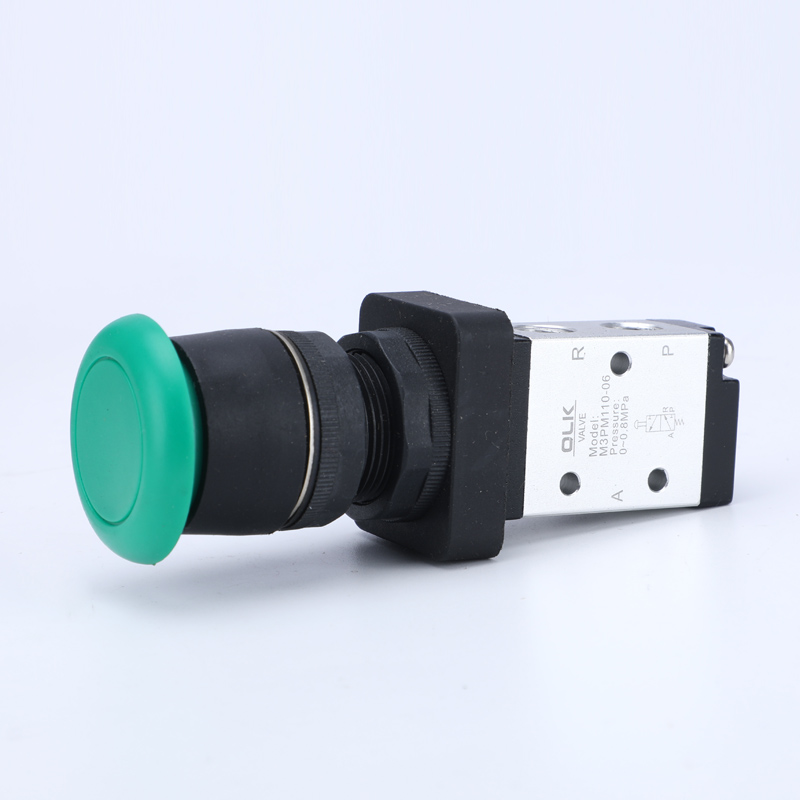

PM:Jenis Kancing Kepala Jamur (M3PM)

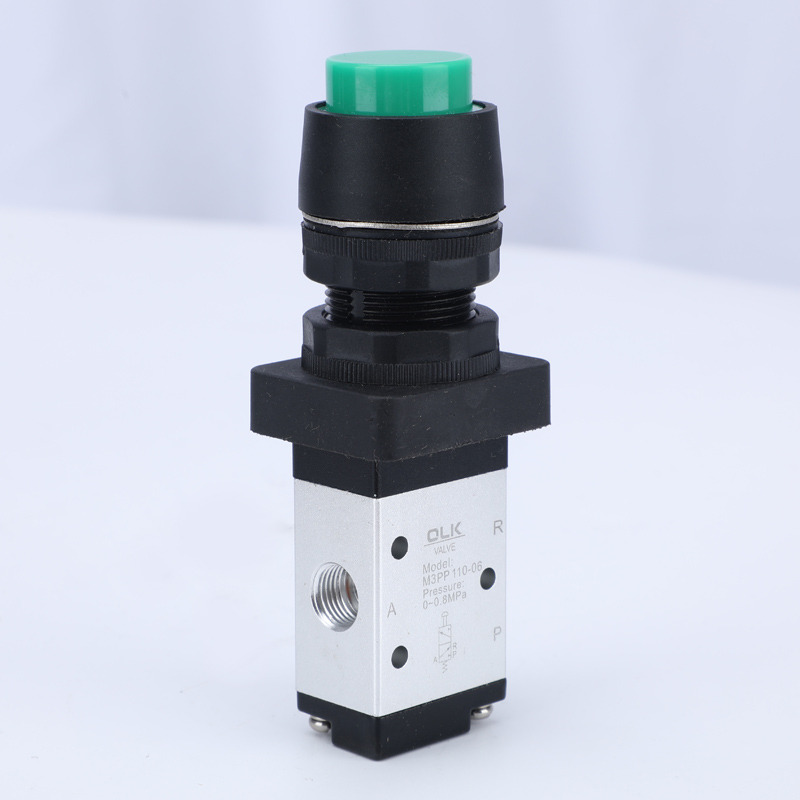

PP:Tipe Tombol Kepala Terangkat (M3PP)
PF: Tipe Tombol Kepala Datar (M3PF)

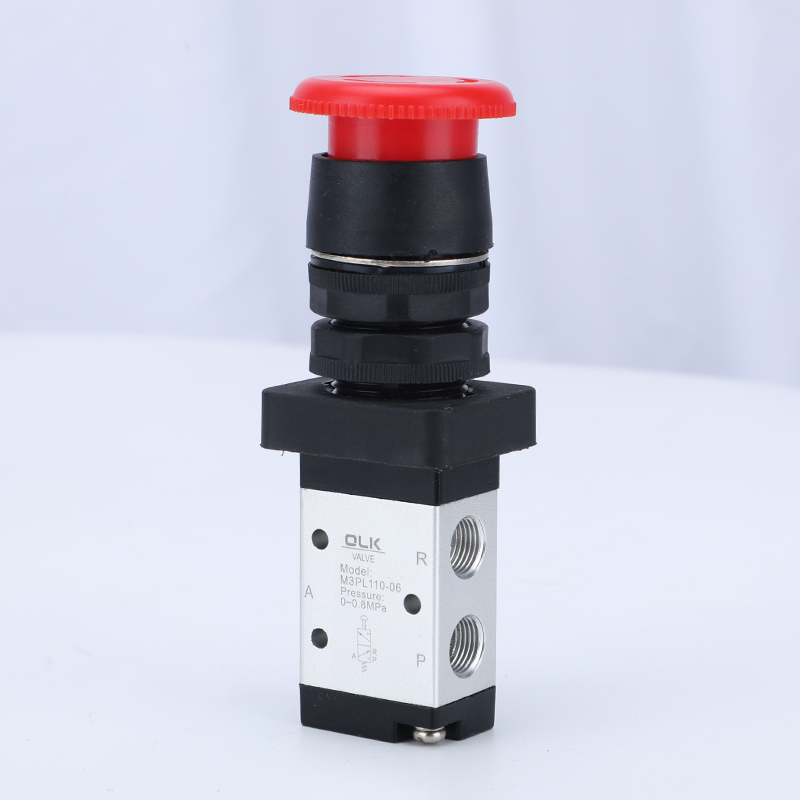

PL:Jenis Tombol Dampak Berhenti Darurat (M3PL)
HS: Tipe Pemilih (M3HS)
Katup kontrol tombol mekanis OULEIKAI seri M3 2/3 Karakteristik produk
1. Lubang pembuangan terletak di badan, memudahkan pemasangan knalpot untuk mengurangi kebisingan dan polusi.
2. Seri M3B, M3R, dan M3L memerlukan gaya eksternal untuk peralihan yang disediakan oleh mekanisme eksternal, cocok untuk deteksi posisi atau sakelar langkah.
3. Seri M3C, M3D, M3Y, M3PF, M3PM, M3PP, dan M3PLM3HS dioperasikan secara manual, dengan berbagai bentuk struktural kepala kontrol untuk kemudahan penggunaan dalam kondisi berbeda.
4. Struktur tipe piston, gaya kontrol tidak terpengaruh oleh tekanan kerja (yaitu, tidak ada tekanan balik), penyegelan cincin bagian dalam, penyegelan yang sangat baik, dan peralihan yang fleksibel.
5. Tidak perlu pelumasan oli.
6. Pemasangan dan penggunaan yang mudah dengan pemasangan beberapa posisi.
7. Kepala kontrol seri M3C, M3D, M3Y, M3R, dan M3L terbuat dari bahan logam untuk masa pakai yang lama dan keandalan yang lebih baik.
Katup kontrol tombol mekanis SERI M3 3 arah Parameter umum
Model
M3B
M3C
M3D
M3R
M3L
M3Y
M3PM
M3PP
M3PF
M3PL
M3HS
Media kerja
Udara(Menyaring melalui layar filter lebih dari 40μm)
Modus tindakan
Tipe akting langsung kontrol eksternal
Ukuran Pelabuhan
05:M5;06:G1/8;08:G1/4
Luas penampang efektif
MINI
05:2,5mm²(Cv=0,14)
110
06:8,0mm²(Cv=0,45)
210
06:9,0mm²(Cv=0,5); 0,8:12,0mm²(Cv=0,67)
Posisi
3/2 Pelabuhan
TIDAK PERLU
Kisaran tekanan
0-1.0MPa (0-145psi)
Tekanan bukti
1,5MPa (215psi)
Tekanan Bangun
'-20-70℃
Bahan Tubuh
Paduan Aluminium
Katup kontrol tombol mekanis SERI M3 3 arah Pemasangan dan aplikasi:
Tindakan pencegahan
1) Bagian kontrol terbuat dari plastik rekayasa, dan hanya pengoperasian manual yang diperbolehkan. Jangan gunakan benturan logam untuk mengganti katup.
2) Seri M3B, M3C, M3D, M3PM, M3PF, dan M3PP diatur ulang secara otomatis. Katup manual M3Y, M3HS, dan M3PL diatur ulang secara manual. Setelah menekan M3PL ke posisi harta karun, kenop putar perlu diputar untuk mereset.
3) Perhatikan gerakan mundurnya. Ketika ada gaya eksternal yang menyebabkan katup mundur, langkah dasar pembalikan tidak boleh melebihi kisaran langkah mundur yang ditentukan dalam tabel langkah kontrol, jika tidak maka akan menyebabkan kerusakan pada badan katup.
4) Katup rol satu arah M3L hanya dapat beralih ke satu arah (memukul dari kanan ke kiri). Pukulan ke arah lain tidak valid (melengkung dari kiri ke kanan).
5) Kombinasi kepala kontrol dapat dipesan secara terpisah.
