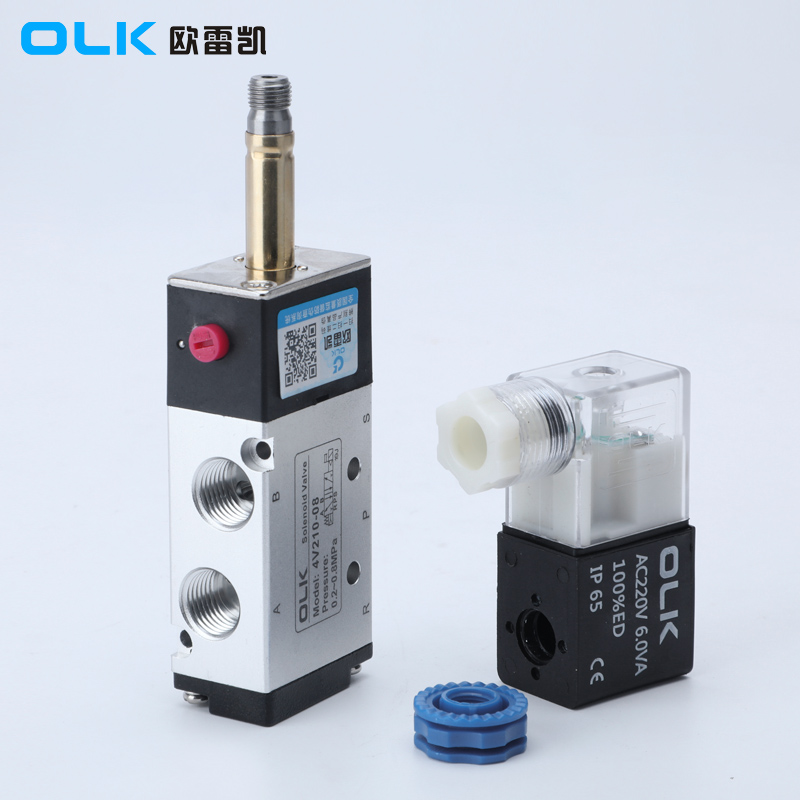

Perbedaan Ketiga Tipe Valve 5/3Katup Solenoid
Saat memesan 5/3katup solenoid, selain kontrol listrik tunggal dan ganda, ada tiga konfigurasi: C (pusat tertutup solenoid ganda 5/3 arah), E (pusat pembuangan solenoid ganda 5/3 arah), dan P (solenoid ganda tekanan 5/3 arah tengah).
| 5/3 carakatup solenoidsimbol | Kode pemesanan |
|
|
 |

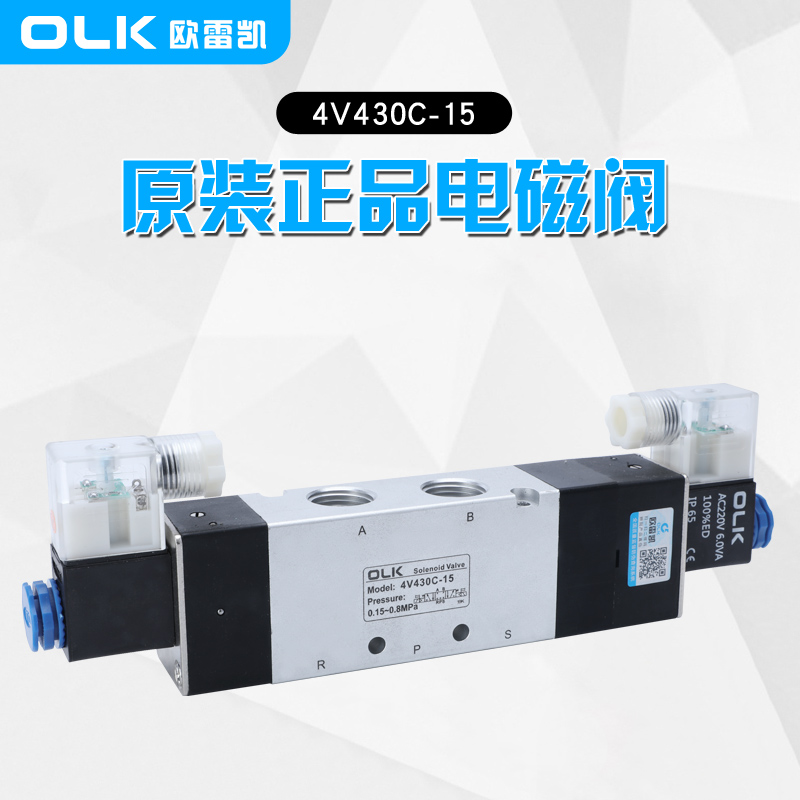

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Pusat tertutup solenoid ganda 5/3 arah |
Katup 5/3 dalam posisi normal tertutup. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Pusat knalpot solenoid ganda 5/3 arah |
Katup 5/3 dalam posisi terbuka normal. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Pusat tekanan solenoid ganda 5/3 arah |
Katup 5/3 pada posisi buang. |
Tekanan di Port P (Tekanan Pasokan):
Ini mengacu pada tekanan pada port input katup solenoid (biasanya diberi label P). Tekanan inilah yang menjadi tenaga penggerak untuk mengendalikan aliran fluida pada saat katup membuka atau menutup.
Dalam konfigurasi pusat tekanan, tekanan pada saluran masuk (P) lebih tinggi dibandingkan pada saluran lain (seperti A atau B), dan sistem kontrol mengarahkan tekanan ini ke saluran yang sesuai.
Knalpot posisi tengah:
Ini menggambarkan keadaankatup solenoidketika berada di posisi tengah. Untuk katup solenoid tiga posisi, ketika spool berada di posisi tengah, semua port (seperti P, A, dan B) mungkin saling berhubungan, atau port tertentu mungkin membentuk jalur kebocoran.
Dalam konfigurasi knalpot posisi tengah, tekanan dari port A atau B dapat kembali ke port knalpot (biasanya diberi label R atau T), sehingga melepaskan tekanan. Desain ini digunakan dalam beberapa aplikasi untuk mencegah penumpukan tekanan berlebihan dalam sistem ketika tidak ada sinyal kontrol.
Pusat Tertutup:
Pada konfigurasi tengah tertutup, semua port katup solenoid tertutup rapat saat berada di posisi tengah, artinya tidak ada fluida yang dapat mengalir melalui port mana pun.
Desain ini biasanya digunakan dalam situasi di mana diperlukan untuk mempertahankan tekanan atau mencegah aliran fluida yang tidak diinginkan ketika sistem berada di posisi tengah.
Ringkasan:
Pusat Tekanan: Mengacu pada tekanan yang diterapkan padakatup solenoidmasuk.
Exhaust Center: Menjelaskan keadaan dimana fluida dapat dibuang dari satu atau lebih port di posisi tengah.
Pusat Tertutup: Menjelaskan keadaan di mana semua port tertutup rapat, mencegah aliran fluida di posisi tengah.
Kelebihan Solenoid Valve 5/3 Dibandingkan Solenoid Valve 5/2 :
Beberapa Pilihan Posisi Tengah:
Katup solenoid 5/3 memiliki tiga posisi kerja, dengan posisi tengah dapat dikonfigurasi ke kondisi berbeda (seperti tekanan, pembuangan, atau tertutup).
Fleksibilitas ini memungkinkan untuk mempertahankan tekanan, menguras tekanan, atau menyegel sistem sepenuhnya saat katup dinonaktifkan atau dalam situasi darurat, menawarkan lebih banyak opsi kontrol untuk berbagai aplikasi.
Peningkatan Keamanan dan Kontrol:
Katup solenoid 5/3 dapat memilih untuk mempertahankan tekanan atau tekanan buang di posisi tengah, memberikan perlindungan dalam aplikasi kritis keselamatan terhadap tindakan yang tidak diinginkan. Misalnya, jika terjadi pemadaman listrik atau hilangnya sinyal kendali, memilih posisi tengah yang tepat dapat melindungi peralatan dan personel.
Katup solenoid 5/2, ketika sinyal hilang, hanya dapat kembali ke posisi semula dan tidak dapat memberikan perlindungan serupa.
Pencegahan Dampak Silinder:
Posisi tengah katup solenoid 5/3 dapat digunakan untuk mengurangi dampak pada silinder saat mengubah arah. Misalnya, memilih posisi tengah tipe knalpot dapat melepaskan tekanan sebagian saat berpindah arah, menghindari benturan akibat berhenti atau memulai secara tiba-tiba, sehingga memperpanjang masa pakai peralatan.
Sebuah 5/2katup solenoidtidak memiliki fitur ini, karena hanya dapat beralih dengan cepat antara dua arah, yang dalam beberapa kasus dapat menyebabkan benturan dan keausan pada peralatan.
Kesimpulan:
Katup solenoid 5/3 menawarkan keunggulan signifikan dalam hal fleksibilitas, keamanan, mitigasi benturan, dan kontrol kompleks dibandingkan dengan katup solenoid 5/2. Hal ini menjadikannya sangat berharga dalam aplikasi yang memerlukan beberapa mode pengoperasian, peningkatan keselamatan, dan pengurangan dampak peralatan. Sementara itu, katup solenoid 5/2, dengan struktur yang lebih sederhana dan biaya lebih rendah, biasanya digunakan dalam sistem yang tidak memerlukan kontrol yang rumit.
-
