Struktur kerja langsung OLK Katup mekanis 5/2 arah MV522 memiliki struktur sederhana, menggunakan cincin penyegel berkualitas tinggi untuk kedap udara yang sangat baik, kinerja insulasi yang baik, dan ketahanan terhadap panas dan korosi.
Ulir katup tombol mekanis MV522 adalah G1/4, dengan tekanan berkisar 0-0,8Mpa, dan tidak memerlukan pelumasan. Memudahkan perawatan dan servis, mengurangi waktu henti dan biaya pemeliharaan.
Simbol:
|
Kode pemesanan |
|||
| MV | 52 | 2 | R |
| MODEL: | POSISI NO. | UKURAN PELABUHAN: |
JENIS TOMBOL: |
| katup mekanis MV | 52:2 posisi5 cara | 2:G1/4 | Kosong: tipe dasar |
|
|
|
|
R: Tipe Rol |
|
|
|
|
TB:Jenis Tombol Pemilih |
|
|
|
|
EB: Tipe yang Dapat Dikunci |
|
|
|
|
PP: Tombol Datar |
|
|
|
|
PPL:Tombol Cembung |
|
|
|
|
PB:Tombol Melingkar Besar |

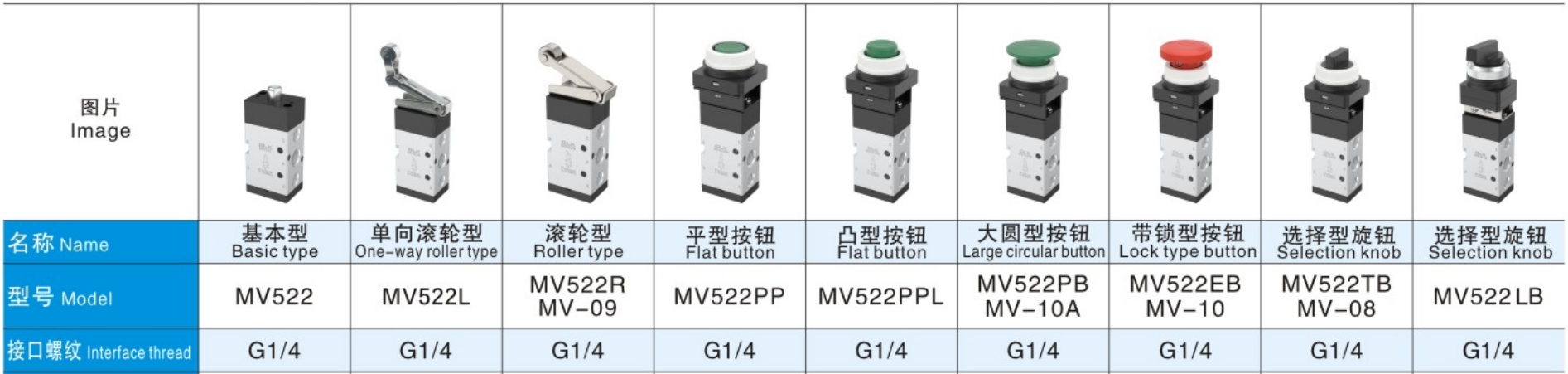

- Tipe Dasar (MV522)

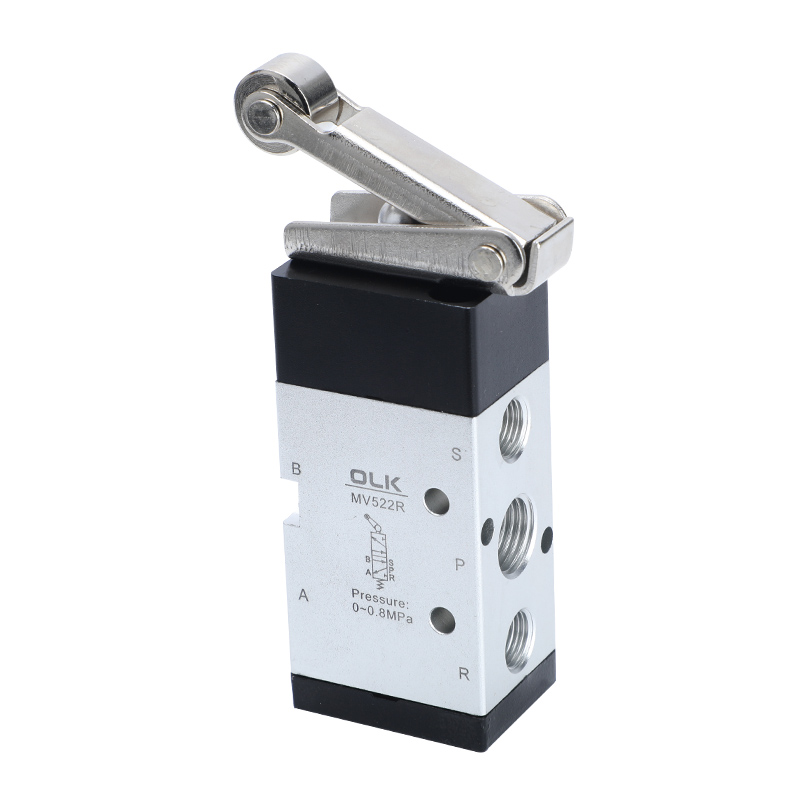

- Tipe Rol (MV522/MV-09)

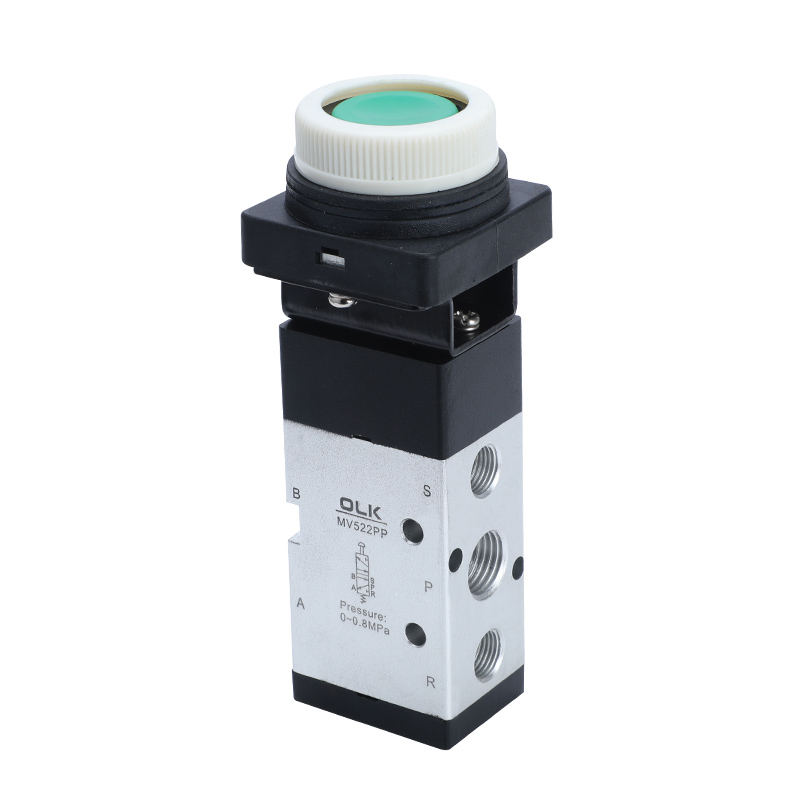

- Tombol Datar (MV522PP)

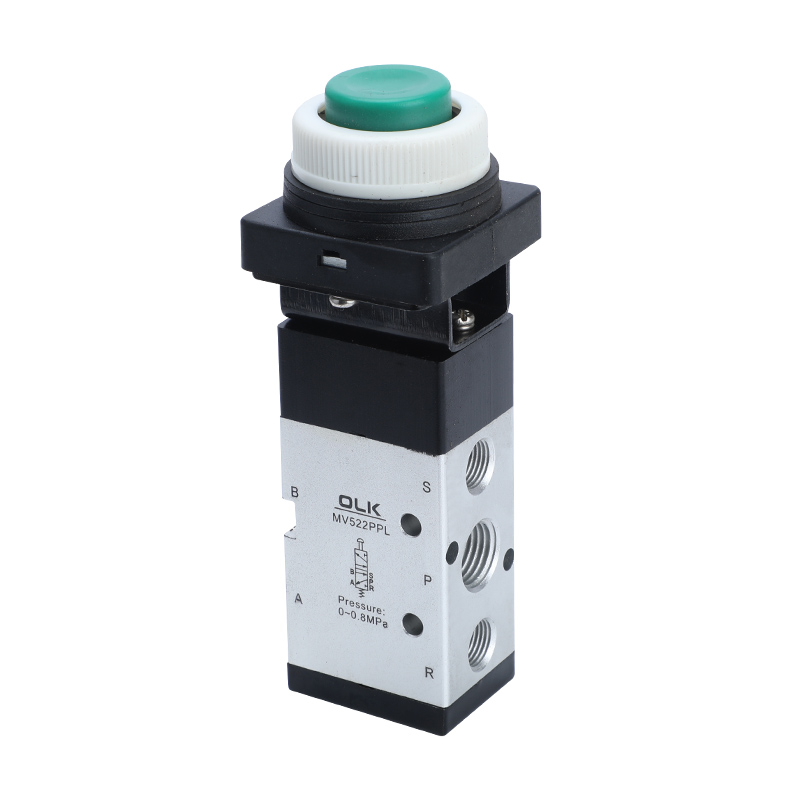

- Tombol Cembung (MV522PPL)

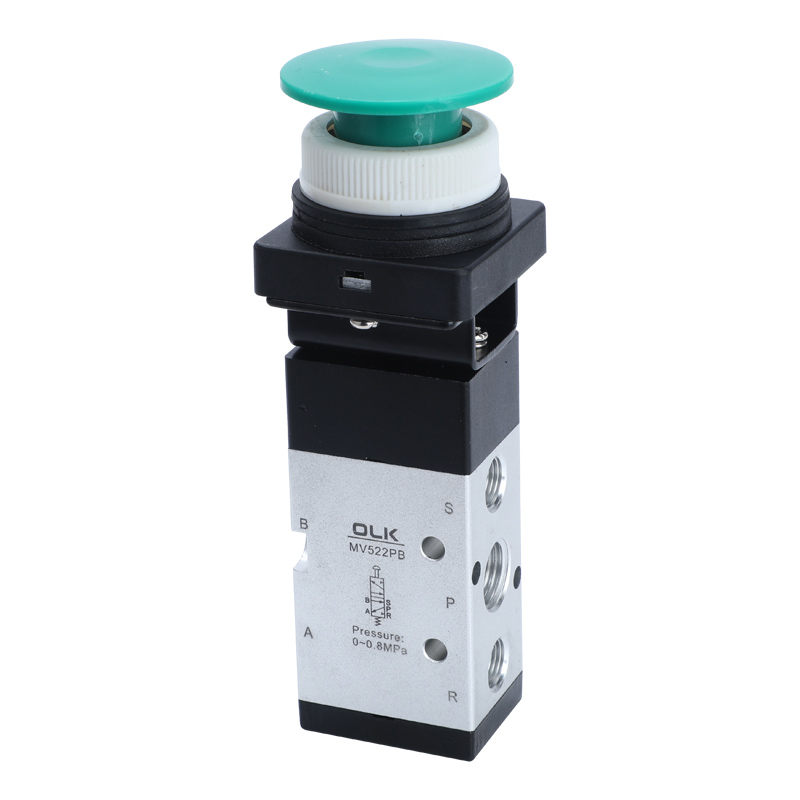

- Tombol Melingkar Besar (MV522PB/MV-10A)
- Tipe Dapat Dikunci (MV522EB/MV-10)

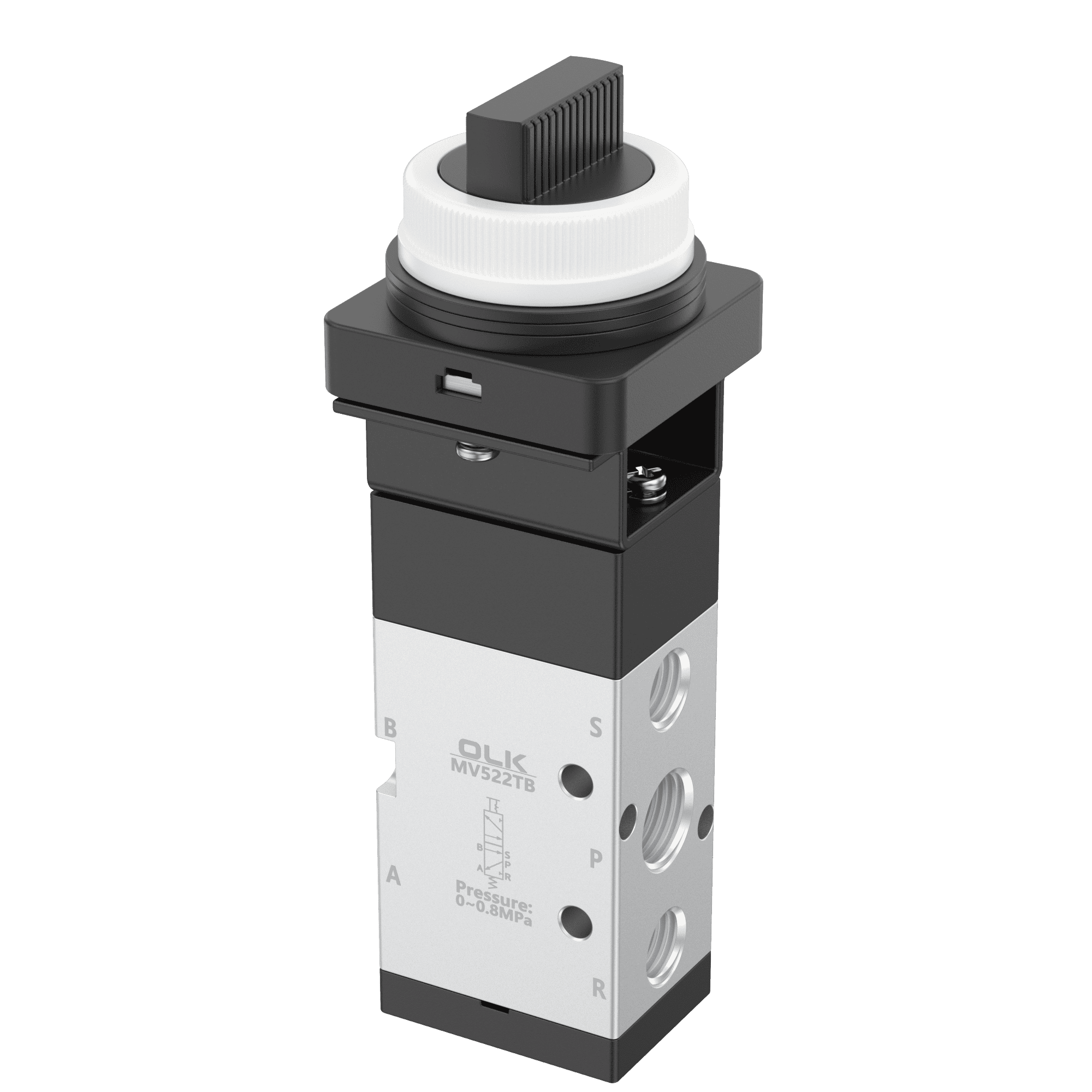

- Tipe Tombol Pemilih (MV522TB/MV-08)

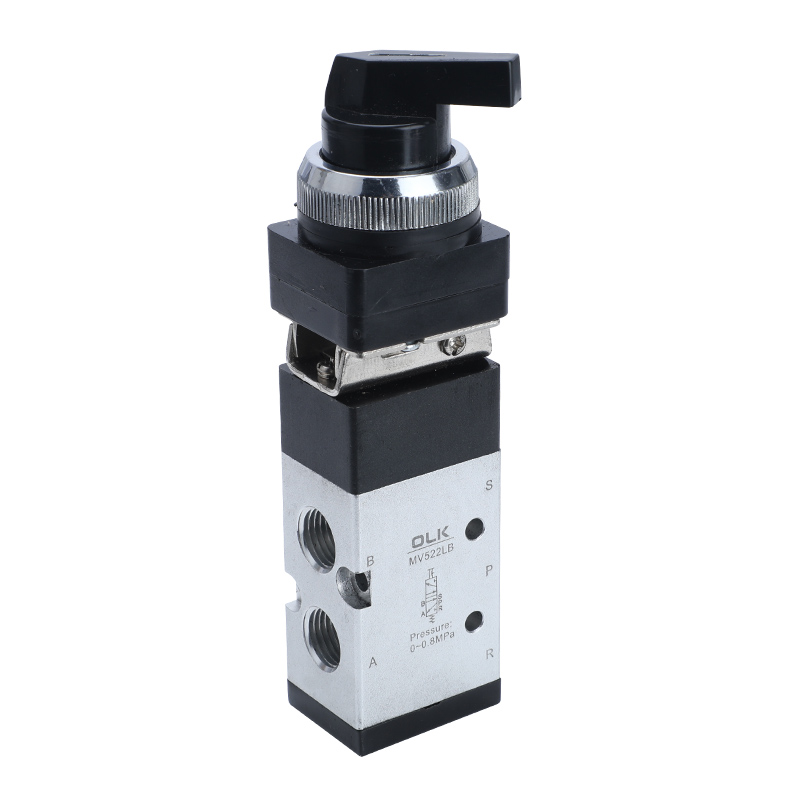

- Tipe Kenop Pemilih (MV522LB)
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Tindakan Langsung Pengendalian Eksternal |
|
Diameter pelabuhan |
08:G1/4 |
|
sejumlah posisi |
2 posisi 5 arah |
|
pelumas |
tidak perlu |
|
Kisaran tekanan kerja MPa(psi) |
0∼0,8(0~114) |
|
Ketahanan tekanan terjamin |
1,5MPa (215psi) |
|
Suhu kerja °C |
-5∼60 |
|
Bahan tubuh |
paduan aluminium |
