OLK 3V100 Series Solenoid Valve 3 Way, merupakan tipe operasi pilot. Kecepatan respons lebih cepat dan pengoperasian lebih andal. Cocok untuk mengendalikan silinder pneumatik kerja tunggal. Badan katup terbuat dari bahan paduan aluminium berkualitas tinggi dan tahan, sehingga cocok untuk digunakan di berbagai lingkungan yang keras.
Hal ini dapat disesuaikan dengan skenario otomasi industri, seperti kontrol dan konversi fluida pada berbagai jalur produksi otomatis, peralatan pneumatik, peralatan medis, dll.
|
3V |
1 |
10 |
6 |
TIDAK |
|
Model |
Kode |
jenis katup |
ukuran pelabuhan |
Jenis tindakan |
|
Katup solenoid 3V:3/2 arah |
seri 1:100 |
10: solenoid tunggal 5/2 arah |
M5:M5 |
NC:Biasanya tutup |
|
20: vlave solenoid ganda 5/2 arah |
06:G1/8 |
TIDAK: Biasanya terbuka |
|
Model |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||
|
Modus tindakan |
Tipe Percontohan Internal |
|||
|
ukuran pelabuhan |
M5 |
G1/8 |
||
|
Luas penampang efektif |
5,5mm²（Cv=0,31） |
12,0mm²（Cv=0,67） |
||
|
Posisi |
3/2 Pelabuhan |
|||
|
Kisaran tekanan |
0,15-0,8 MPa (21-114psi) |
|||
|
Tekanan bukti |
1,5MPa (215psi) |
|||
|
Tekanan Bangun |
'-20-70 ℃ |
|||
|
Bahan Tubuh |
Paduan Aluminium |
|||
|
3V110-06 AC24V |
3V110-06 AC110V |

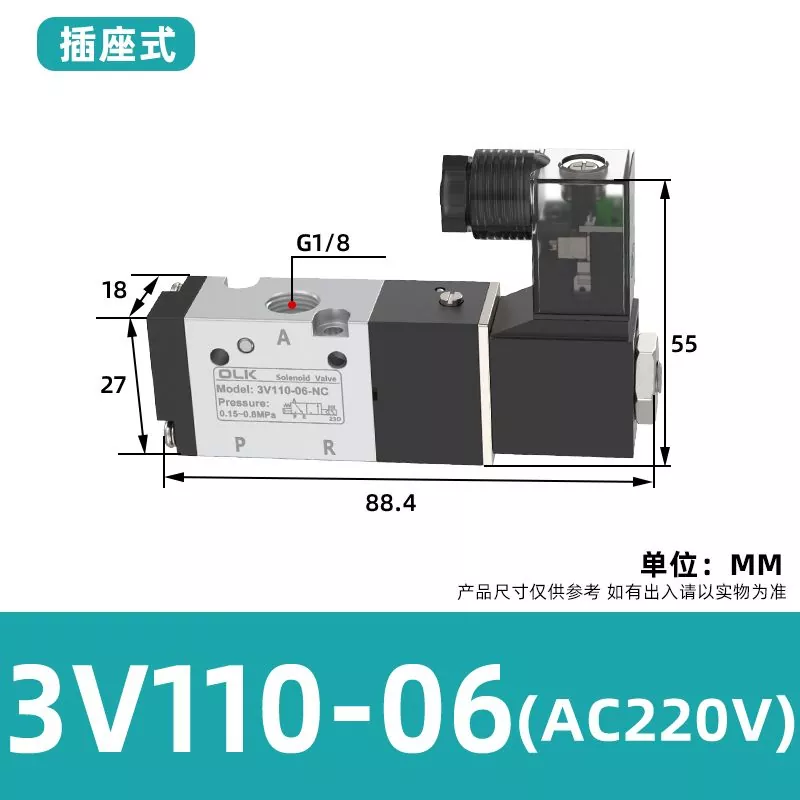

3V110-06 AC220V |
3V110-06 DC220V |

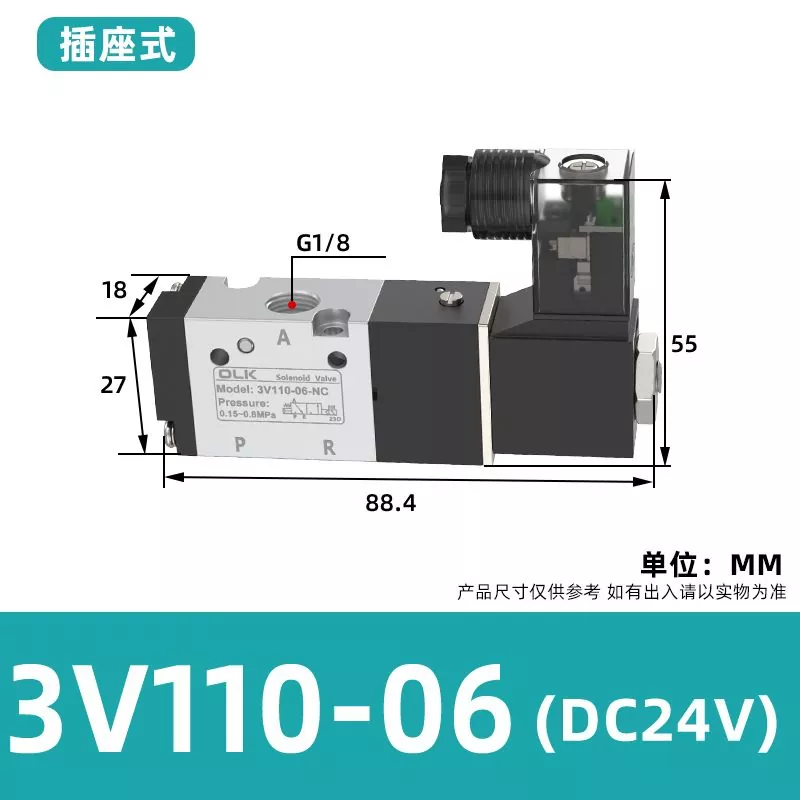

3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
