Brand:
OLKType:
L Type Elbow BSPT Male ThreadColor:

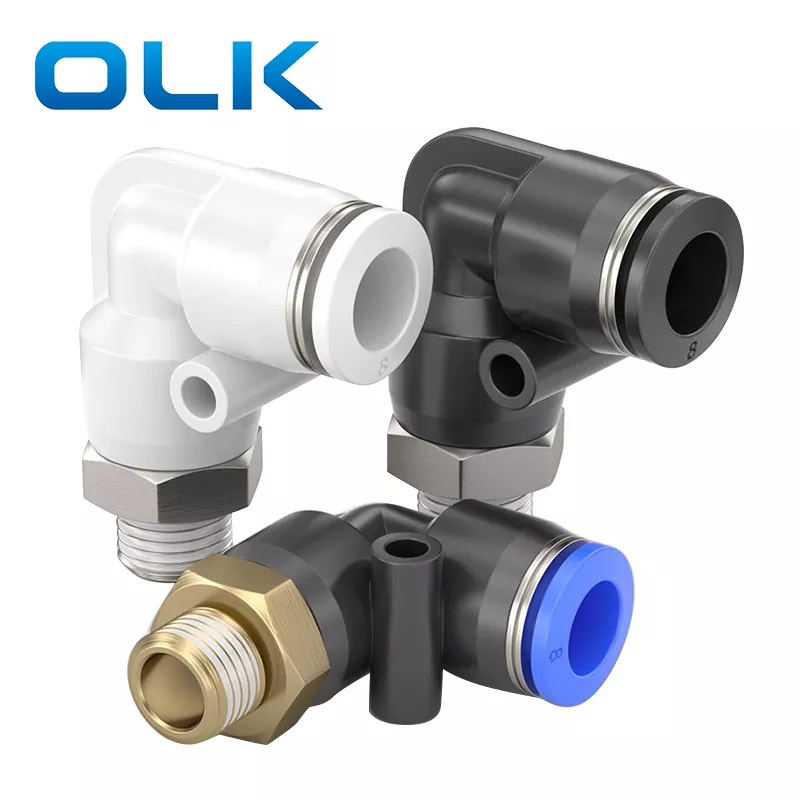

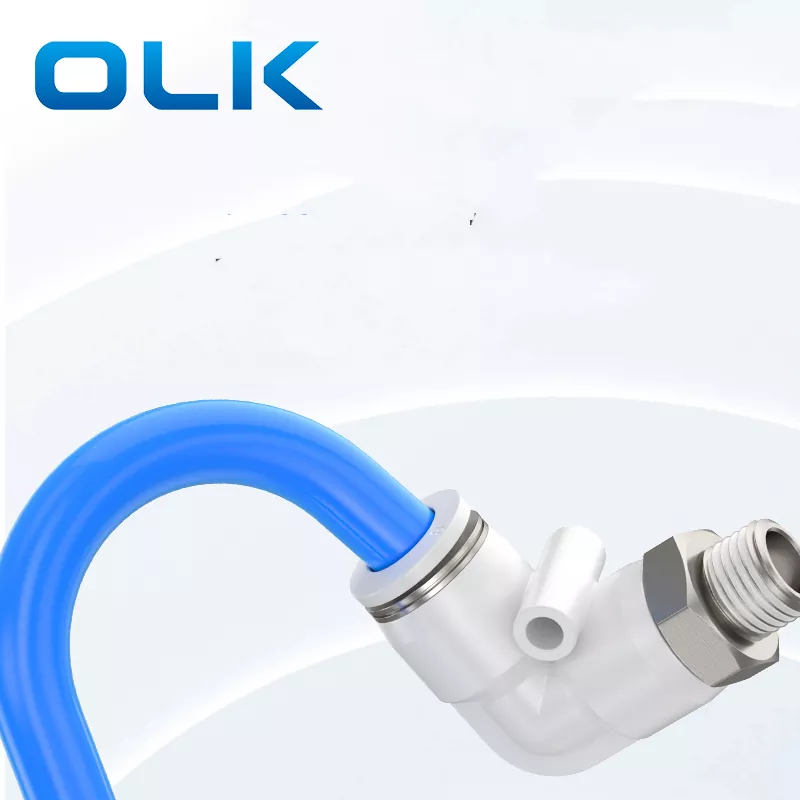

Black,White,BlueFitting Tabung Dorong Siku Pria PL adalah konektor siku 90 derajat yang ideal untuk digunakan di ruang terbatas atau di mana pengalihan pipa diperlukan.
Fitur Produk: Struktur kompak, cocok untuk ruangan kecil; Desain kemudi sudut kanan, nyaman untuk kabel trakea
|
Kode pemesanan |
|||
|
hal |
8 |
-- |
01 |
|
Model |
Ukuran tabung (metrik) |
|
Jenis benang (benang tabung lurus 55°) |
|
|
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
Cairan |
Udara/air (bersyarat)/vakum |
|
Tekanan operasi |
0-1.0Mpa |
|
Tekanan vakum |
-100Kpa(10 Torr) |
|
Suhu pengoperasian |
-10-60℃ |
|
Bahan |
NILON(PA),Poliuretan(PU) |
|
Pemasangan Tabung Inci |
Pemasangan Tabung Metrik |

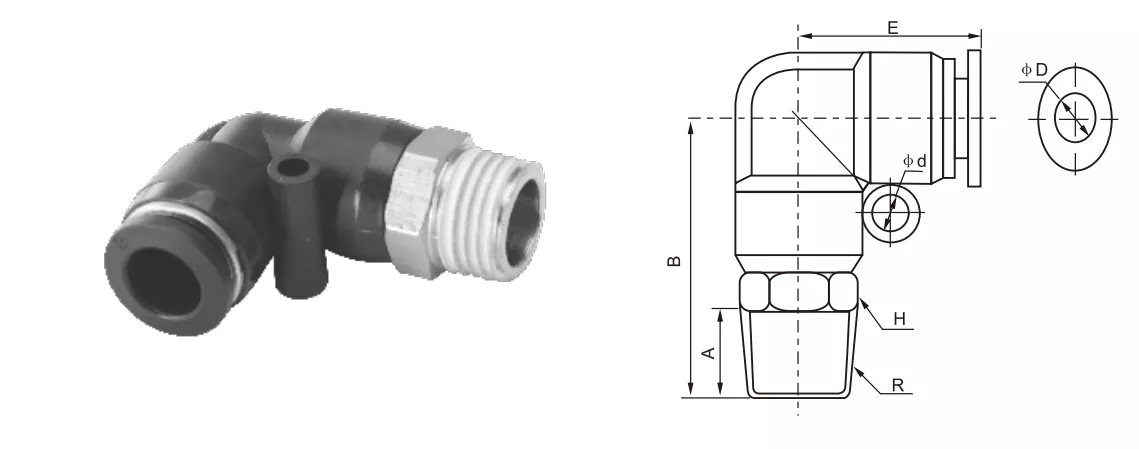

φD |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Nama/tipe |
Deskripsi Struktur Antarmuka |
|
Siku PC |
Sambungan pipa ditekuk pada sudut 90°, dan ujung lainnya diulir secara internal |
|
PL Siku |
Salah satu ujungnya dimasukkan dan ujung lainnya memiliki ulir eksternal 90° |
|
Siku PV |
Kedua ujungnya adalah tipe penyisipan tabung, dengan tikungan 90° |
Konektor PL terbuat dari bahan apa?
tembaga
Apa nama bagian fitting tabung penghubung?

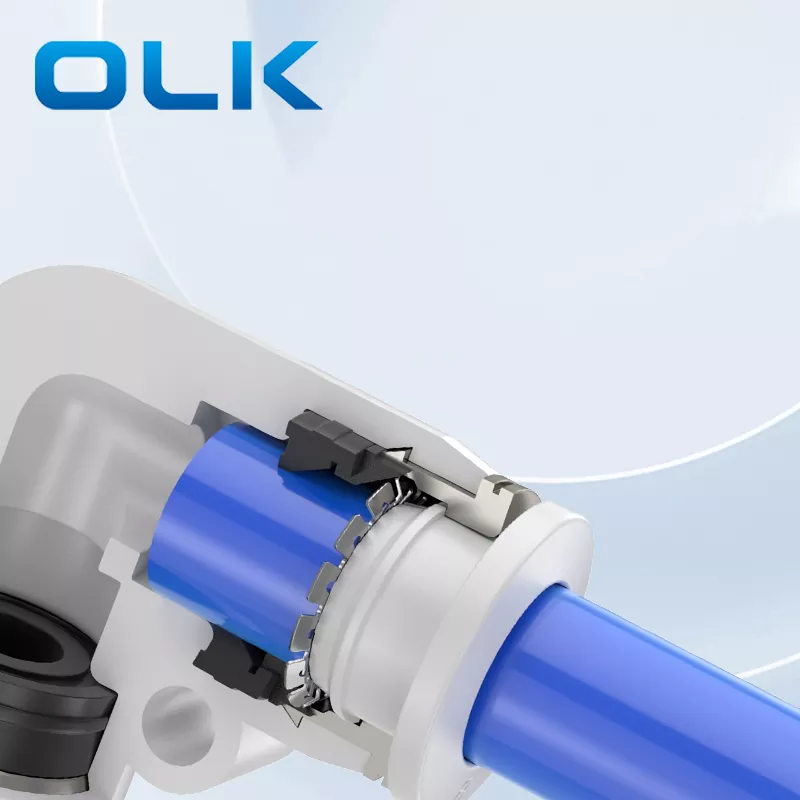

Struktur internal pemasangan tabung penghubung cepat: Pelepasan, set kartu paduan seng, pegas klip kunci, selongsong kunci, cincin penyegel gesper, plastik berkekuatan tinggi
Thread PL nya jenis apa?
Ini adalah utas metrik, M mewakili.
Apa yang dimaksud dengan 'Siku' pada pemasangan pneumatik?
Pemasangan Siku: Pemasangan pneumatik yang memungkinkan tabung berubah arah, biasanya pada sudut 90 derajat.
