Brand:
OLKType:
Male BSPT Thread (R Thread） Tee TypeColor:

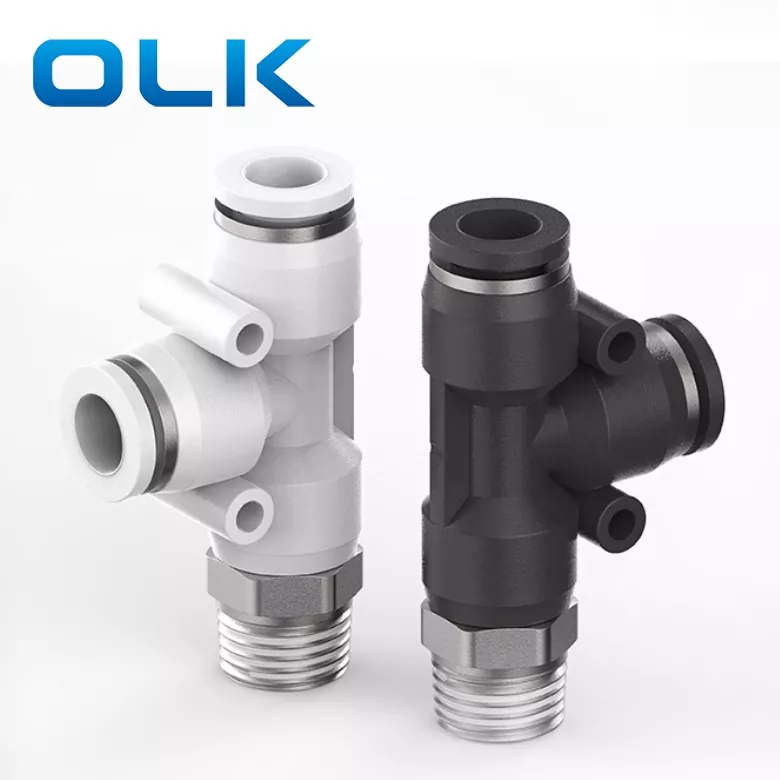

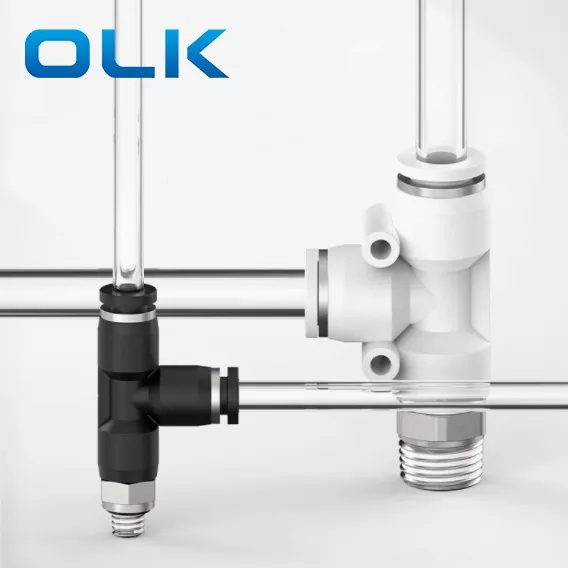

Black,White,BluePD Run Tee Push In Tube Fitting adalah fitting push-in tiga arah tipe Y, yang dirancang untuk membagi satu sumber udara menjadi dua output. Ini ideal untuk sistem yang memerlukan sambungan pneumatik satu-dalam-dua-keluar.
Fitur Utama pemasangan PD: Desain bentuk Y untuk distribusi udara yang efisien; Ujung dorong untuk menyambung agar mudah dipasang; Perutean fleksibel untuk pipa multi-arah
|
Kode pemesanan |
|||
|
PD |
8 |
-- |
01 |
|
Model |
Ukuran tabung (metrik) |
|
Jenis benang (benang tabung lurus 55°) |
|
Pemasangan seri PD |
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
Cairan |
Udara/air (bersyarat)/vakum |
|
Tekanan operasi |
0-1.0Mpa |
|
Tekanan vakum |
-100Kpa(10 Torr) |
|
Suhu pengoperasian |
-10-60℃ |
|
Bahan |
NILON(PA),Poliuretan(PU) |
|
Pemasangan Tabung Inci |
Pemasangan Tabung Metrik |

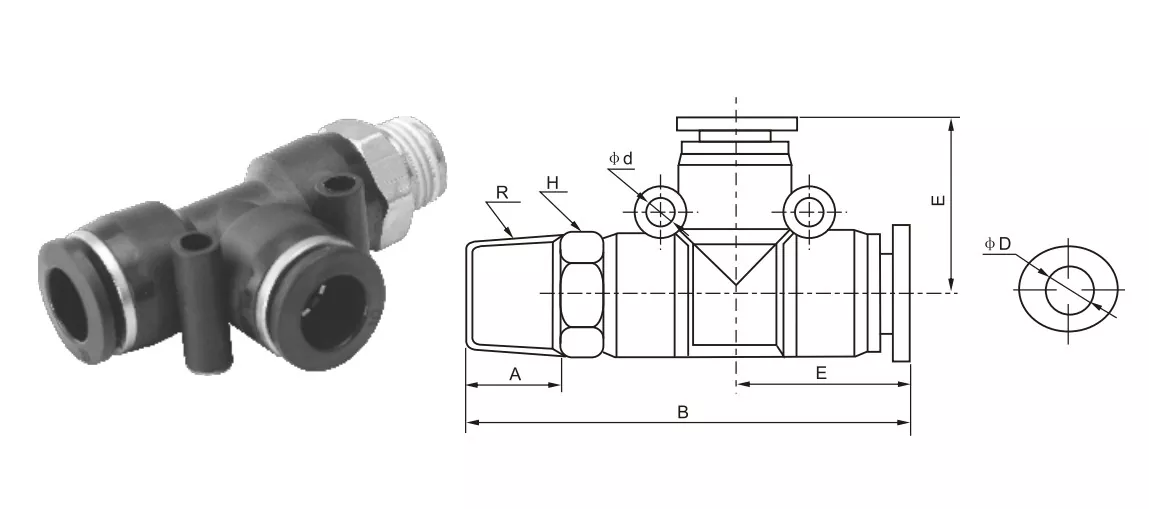

φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Nama/tipe |
Deskripsi Struktur Antarmuka |
|
Jalankan Tee (PD) |
Aliran udara utama lurus, dan cabang-cabangnya diarahkan keluar secara vertikal |
|
Kaos Cabang (PB) |
Dua antarmuka terhubung pada sudut kanan, satu di cabang "T" |
|
Tee yang Sama |
Tiga port dengan ukuran yang sama |
Apa yang dimaksud dengan 'RUN TEE' pada pemasangan konektor?
Tee "berarti konektor berbentuk T (tee) dengan tiga antarmuka;
'Lari' mengacu pada saluran utama (arah aliran udara utama adalah garis lurus);
Jadi 'Run Tee' artinya saluran utama lurus, dan ada cabang yang mengarah keluar secara vertikal di tengahnya.
