Olk Brand PG Reducer Union Lurus Push in tube fitting digunakan untuk menghubungkan tabung udara dengan diameter yang berbeda, seperti 6mm hingga 4mm. Ini cocok untuk ruang sempit atau saat transisi ukuran diperlukan.
Konektor ini tersedia dalam tiga warna: biru, putih, dan hitam.
|
Kode pemesanan |
|||
|
Hal |
8 |
- |
01 |
|
Model |
Ukuran tabung (metrik) |
|
Ukuran tabung (metrik) |
|
Fitting seri PG |
4: 4mm |
|
4: 4mm |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12mm |
|
12: 12mm |
|
|
14: 14mm |
|
14: 14mm |
|
|
16: 16mm |
|
16: 16mm |
|
Cairan |
Udara/air (bersyarat)/vakum |
|
Tekanan operasi |
0-1.0mpa |
|
Tekanan vakum |
-100kpa (10 torr) |
|
Suhu operasi |
-10-60 ℃ |
|
Bahan |
Nylon (PA), Polyurethane (PU) |
|

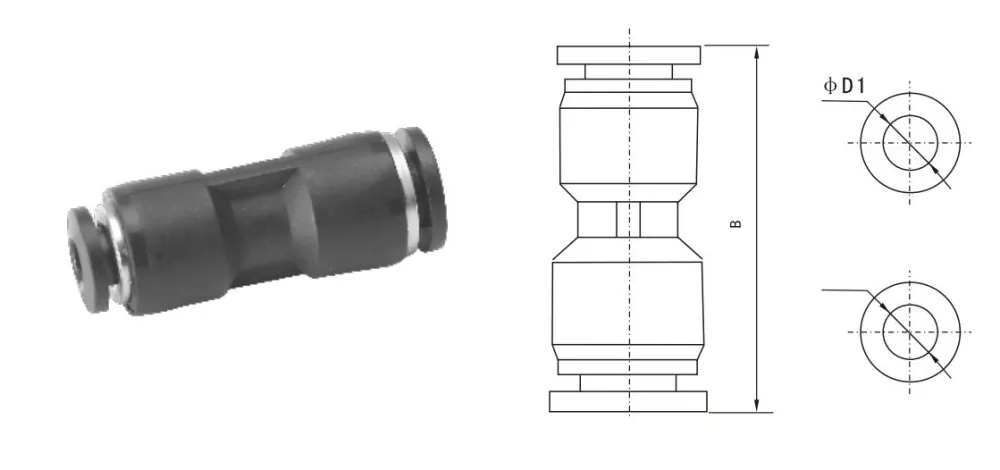

Pemasangan tabung inci |
Pemasangan Metrictube |
FD1 |
Fd2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Referensi Konversi Ukuran Benang Kekaisaran Umum |
||
|
Ukuran kekaisaran |
Kira -kira. Metrik (mm) |
Formula Konversi |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |

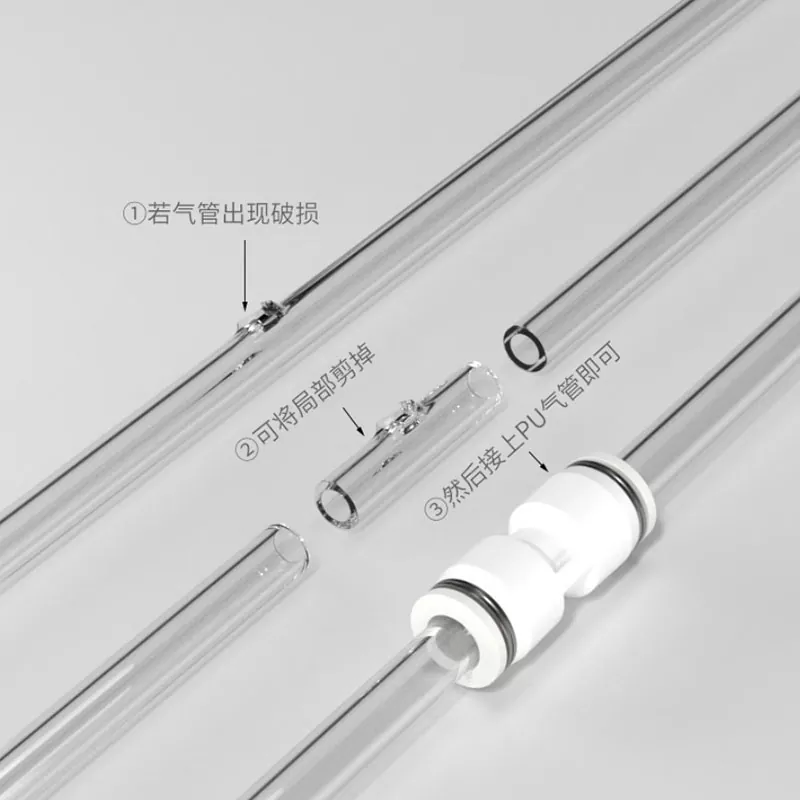

Perbedaan antara fitting PU dan fitting PG?
PU menghubungkan selang udara yang sama di kedua sisi, PG menghubungkan selang udara dengan diameter yang berbeda di kedua sisi
