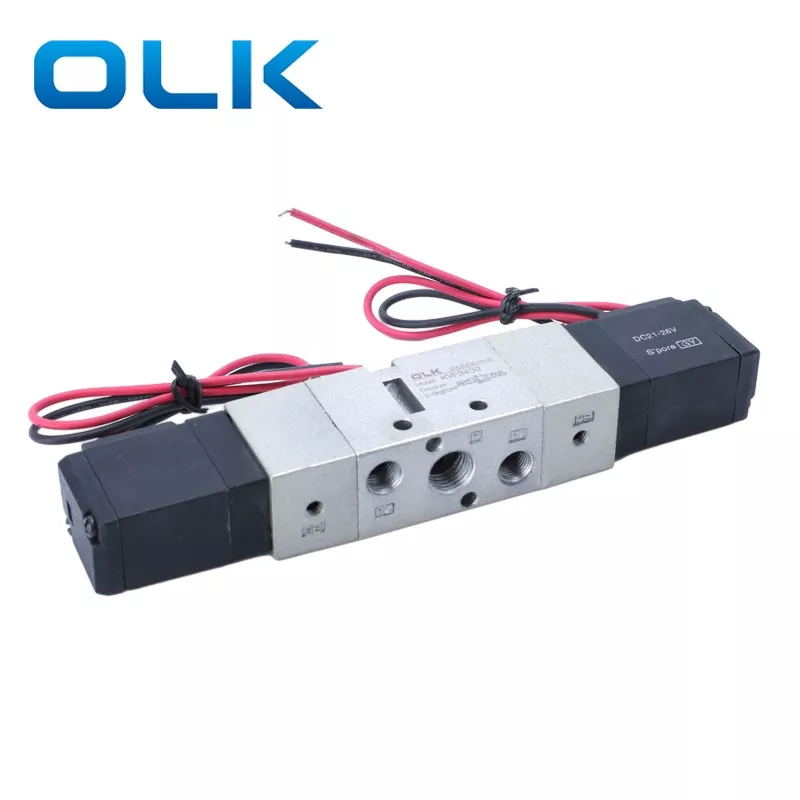

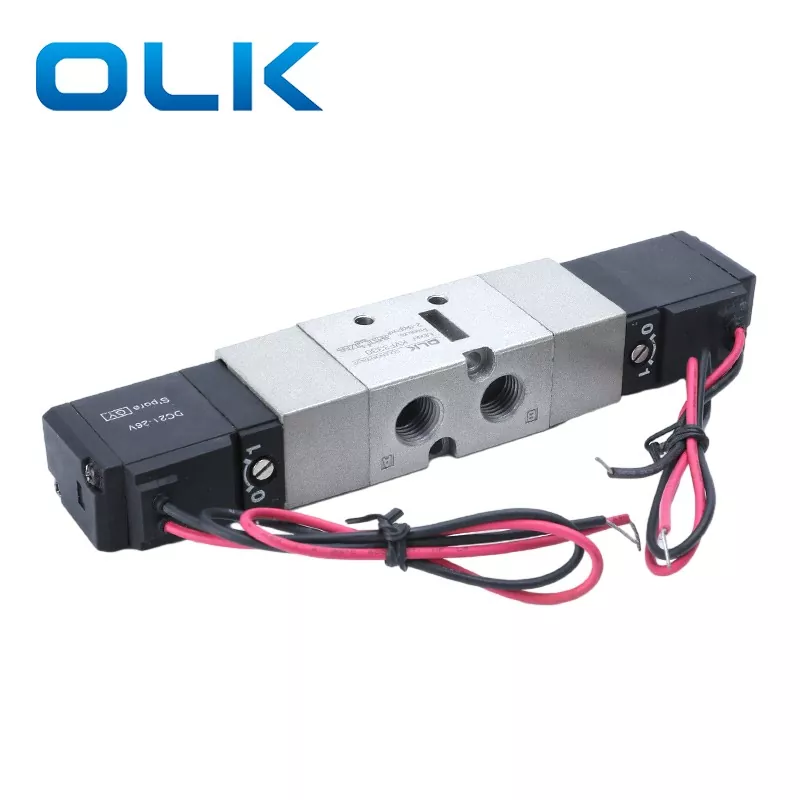

Katup solenoid Pilot VF3000 internal 2 posisi 5 arah dan 3 posisi 5 arah Tipe Perpipaan Langsung
Lubang spool menggunakan proses pemesinan khusus untuk gesekan rendah, tekanan start rendah, dan masa pakai lebih lama. Ukuran port besar memberikan aliran udara lebih tinggi, cocok untuk menggerakkan silinder sedang hingga besar atau beberapa aktuator.
Desain modular memungkinkan pemasangan manifold untuk beberapa katup, pasokan udara terpusat, dan pengurangan perpipaan. Katup solenoid seri DS/VF 3000 dan 5000 banyak digunakan dalam sistem kontrol pneumatik aliran tinggi untuk jalur produksi otomatis dan mesin industri.
·Aliran Tinggi
·Perpipaan / Modular / Hemat Ruang
·Daya Tahan Tingkat Industri
|
Kode Pemesanan |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|

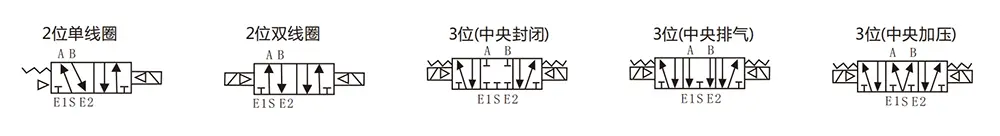

Model |
jenis katup |
|
voltase |
tipe garis |
Manul |
ukuran pelabuhan |
|
katup solenoid VF3000 |
130: solenoid tunggal 5/2 arah |
|
3:110VAC |
G: tipe garis |
|
02:PT1/4 |
|
|
230: vlave solenoid ganda 5/2 arah |
|
4:220VAC |
D: Tipe Din |
|
|
|
|
330C: pusat tertutup vlave5/3 arah solenoid ganda |
|
5:24VDC |
DZ:DZ dengan cahaya |
|
|
|
|
430E: pusat knalpot solenoid ganda vlave5/3 arah |
|
6:12VDC |
|
|
|
|
|
530P: katup solenoid ganda pusat tekanan 5/3 arah |
|
|
|
|
|
|
Spesifikasi umum |
|
|
Media kerja |
Udara |
|
Suhu bangun |
0-50℃ |
|
Pelumasan |
Tidak Perlu |
|
Penggantian Manual |
Tipe Pengunci Obeng |
|
Tahan Guncangan/Getaran |
30G/5G (8,3--2000Hz) |
|
Lampiran |
Tahan debu |
|
Model |
posisi |
gulungan |
kgf/cm²(Mpa) |
Waktu Respons (md) |
Maks. Frekuensi Operasi |
ukuran pelabuhan |
Luas Penampang Efektifmm²(CV) |
kgf |
|

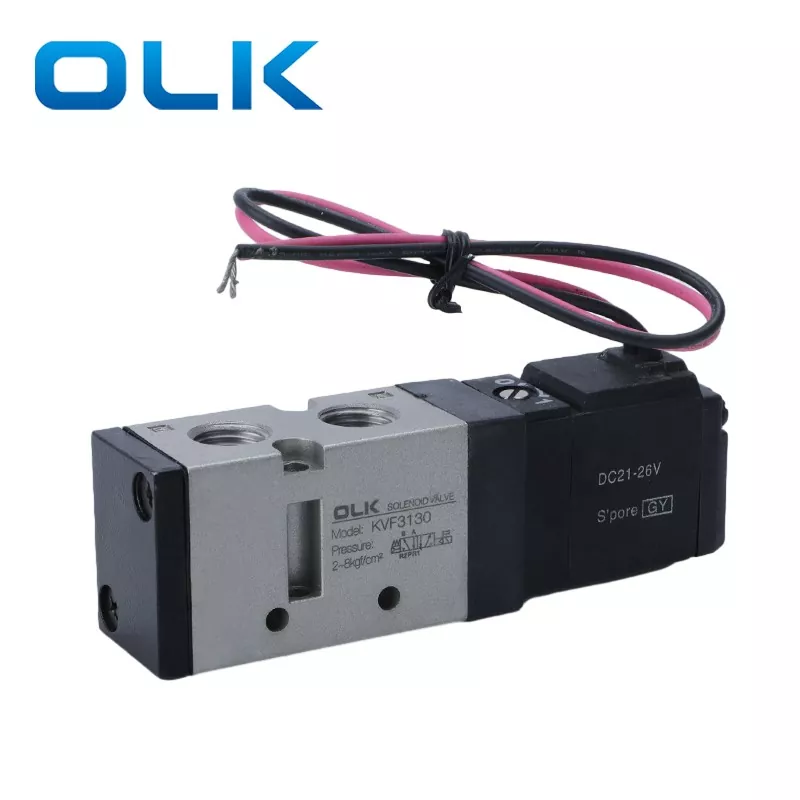

VF3130-□△B-02 |
2 posisi |
tindakan tunggal |
1,5～9(0,15～0,8) |
≤30 mdtk |
5 |
PT1/4 |
17.1(0.95) |
0.21 |
|

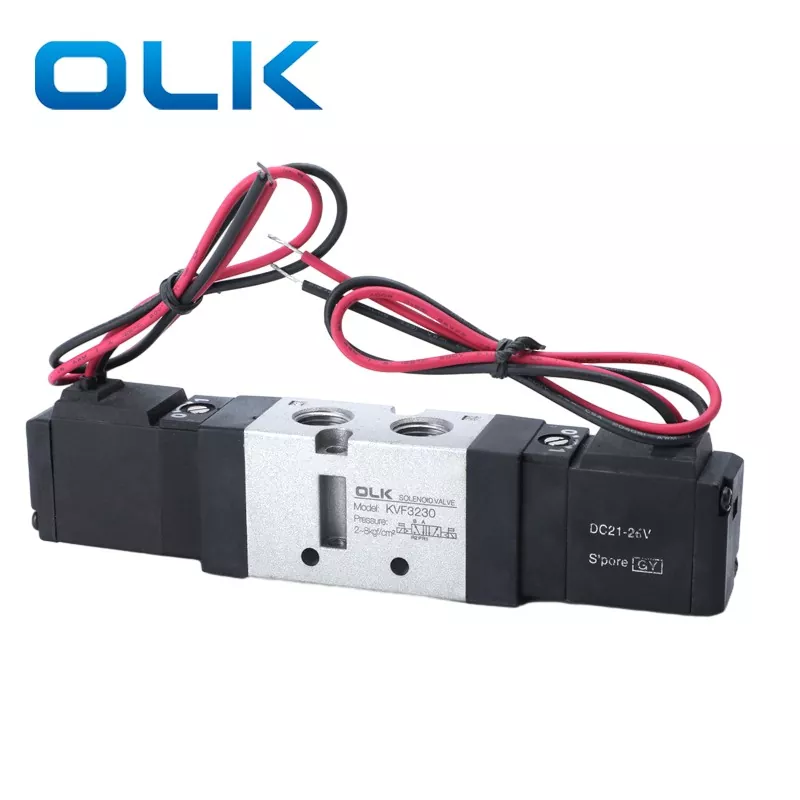

VF3230-□△B-02 |
2 posisi |
tindakan ganda |
1~9(0,1~0,9) |
≤30 mdtk |
5 |
PT1/4 |
17.1(0.95) |
0.29 |
|
VF3330-□△B-02 |
3 posisi |
pusat tertutup vlave5/3 arah solenoid ganda |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 posisi |
pusat knalpot solenoid ganda vlave5/3 arah |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
17.1(0.95) |
0.42 |
|

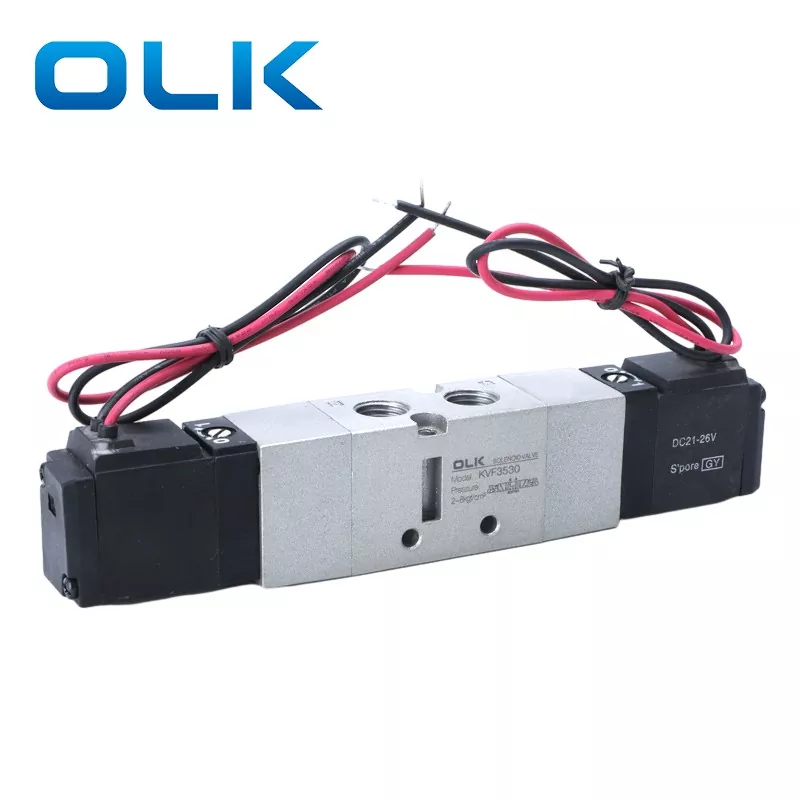

VF3530-□△B-02 |
3 posisi |
katup solenoid ganda pusat tekanan 5/3 arah |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
16.2(0.9) |
0.42 |
Model apa yang dapat digantikan oleh DS3000/VF3000?
DS3000 dapat menggantikan TPC di Korea dengan fungsi yang sama, dan VF 3000 dapat menggantikan SMC di Jepang dengan fungsi yang sama
Berapa diameter nosel katup solenoid DS3000/VF3000 5 arah?
Lubang Benang DS3000/VF3000 adalah PT1/4
