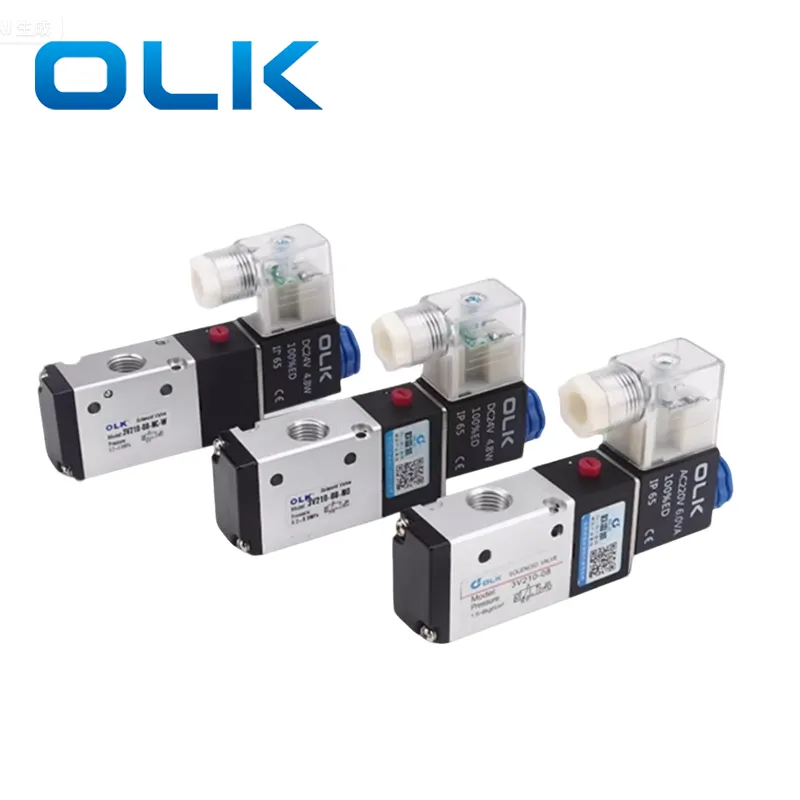

Karakteristik katup solenoid pilot eksternal 3V/4V adalah bahwa struktur tubuh katup solenoid 3V/4V kompleks, membutuhkan sumber udara kontrol eksternal yang terpisah untuk dimasukkan ke dalam tubuh katup. Posisi kontrol pneumatik bervariasi di antara merek yang berbeda, dengan beberapa terletak di kepala pilot. Olk menampilkan saluran masuk udara di p-port dari bodi katup, yang terhubung secara eksternal ke port untuk menggerakkan spool. Desain ini memungkinkan operasi di bawah tekanan yang sangat rendah atau bahkan kondisi vakum, membuatnya cocok untuk aplikasi dengan pasokan udara yang tidak stabil, lingkungan vakum, atau sistem tekanan rendah yang membutuhkan sumber kontrol tambahan-seperti peralatan vakum, silinder pneumatik bertekanan rendah, atau atmosfer ledakan.
Untuk katup solenoid pilot eksternal 3V, port inlet pilot eksternal dikategorikan ke dalam pilot depan dan pilot belakang berdasarkan posisi mereka pada badan katup. Keuntungan dari uji coba belakang adalah ia menawarkan lebih banyak ruang dan penampilan yang lebih bersih, menghindari kedekatan yang terlalu ketat dengan koil solenoid.
Fitur: Sumber udara kontrol tambahan diperlukan dalam sistem vakum atau tekanan rendah.
Catatan:
Port pilot harus terhubung ke sumber udara tekanan positif!
Inlet dapat dihubungkan ke tekanan negatif untuk kontrol.
Pasokan udara diperlukan untuk arah switching.
|
BARANG |
Port pilot eksternal |
BARANG |
Port pilot eksternal |
|
3v110-M5/06 |
M5 |
4v110-M5/06 |
M5 |
|
3v120-06/08 |
4v120-m5/06 |
||
|
3v210-06/08 |
4v130/m5/06 |
||
|
3v220-06/08 |
4v210-06/08 |
||
|
3v310-08/10 |
4V220-06/08 |
||
|
3v320-08/10 |
4V230-06/08 |
||
|
3v410-15 |
G1/8
|
4V310-08/10 |
|
|
3v420-15 |
4V320-08/10 |
||
|
|
|
4V330-08/10 |
|
|
|
|
4v410-15 |
G1/8 |
|
|
|
4v420-15 |
|
|
|
|
4v430-15 |
|
Pilot Eksternal vs Katup Solenoid Pilot Internal: Perbedaan & Skenario Aplikasi |
|||
|
Barang |
Pilot internal |
Pilot eksternal |
|
|
Sumber Udara |
Menggunakan port P Valve sendiri (inlet) sebagai sumber udara pilot |
Memperkenalkan sumber udara kontrol dari port eksternal |
|
|
Kesederhanaan struktural |
Struktur yang lebih sederhana, biasanya digunakan untuk aplikasi standar |
Struktur yang sedikit lebih kompleks, membutuhkan pasokan udara eksternal |
|
|
Min tekanan start-up |
Membutuhkan tekanan minimum yang lebih tinggi untuk beroperasi (mis., 0,15-0,2 MPa) |
Dapat digunakan dalam kondisi sangat rendah atau bahkan vakum |
|
|
Skenario Aplikasi |
Cocok untuk lingkungan dengan tekanan pasokan udara yang stabil, mis., Sistem otomatisasi pabrik standar |
Ideal untuk sistem tekanan yang tidak stabil, lingkungan vakum, atau sistem tekanan rendah yang membutuhkan udara pilot eksternal |
|
|
Risiko kegagalan |
Mungkin gagal untuk bertindak jika tekanan saluran masuk tidak mencukupi |
|
|
Berapa ukuran port udara pilot untuk olk merek 3V/4V katup solenoid pilot eksternal?
Ukuran port pilot paling untuk 3V dan 4V adalah M5.
3V/4V Solenoid Valve 400 Series adalah G1/8.
Dalam aplikasi apa yang dapat digunakan katup solenoid pilot eksternal 3V/4V?
Karena kebutuhan akan sumber udara kontrol eksternal, katup solenoid pilot eksternal dapat digunakan dalam peralatan vakum, silinder pneumatik tekanan rendah, dan lingkungan peledak
