Pemasangan Tee Peredam PEG

Model:PEG 6-4

Berikut ini adalah pengenalan tentang pemasangan penyatuan PEG Reducer Tee, OLK berharap dapat membantu Anda lebih memahami pemasangan penyatuan PEG Reducer Tee. Selamat datang pelanggan baru dan lama untuk terus bekerja sama dengan kami guna menciptakan masa depan yang lebih baik bersama!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

mengirimkan permintaan

Deskripsi Produk

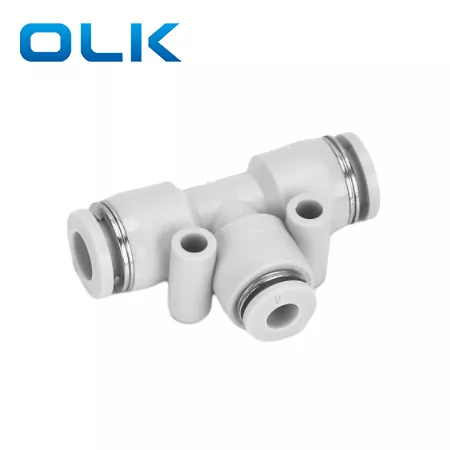

Seri PEG adalah Reducer Tee Union Fitting, dengan D1 lebih besar dari D2, dirancang untuk menyambung pipa utama dan cabang dengan diameter berbeda. Fitting penyambung Tee Peredam PEG dilengkapi dengan lubang pemasangan kecil untuk pemasangan yang mudah dan aman pada peralatan atau panel, sehingga menghemat ruang pemasangan.

PEG Reducer Tee union fitting Fitur Utama:

D1＞D2, cocok untuk sambungan ukuran pipa yang berbeda

Lubang pemasangan kecil bawaan untuk pemasangan cepat

Desain push-in & pull-out yang mudah untuk pemasangan cepat

Banyak digunakan dalam sistem pneumatik dan peralatan otomasi

PASAK	8	--	6
Model	Ukuran tabung (metrik)		Ukuran tabung (metrik)
Pemasangan seri PEG	4:4mm		4:4mm
	6:6mm		6:6mm
	8:8mm		8:8mm
	10:10mm		10:10mm
	12:12mm		12:12mm
	14:14mm		14:14mm
	16:16mm		16:16mm

Pemasangan penyatuan Tee Peredam PEG Parameter dasar umum

Cairan	Udara/air (bersyarat)/vakum
Tekanan operasi	0-1.0Mpa
Tekanan vakum	-100Kpa(10 Torr)
Suhu pengoperasian	-10-60℃
Bahan	NILON(PA),Poliuretan(PU)

PEG Reducer Tee union fitting Parameter dimensi garis besar

Tabung Inci	Tabung Metrik	ϕD1	ϕD2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	PEN6-4	6	4	41.2	20	14.9	3.5
PEN5/16-1/4	PEN8-6	8	6	45	18	22.8	4.5
PEN3/8-5/16	PEN10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	PEN12-10	12	10	59	28	24.5	5
PEN16-12	PEN16-12	16	12	69	34	32.2	4
PEN5/16-5/32	PEN8-4	8	4	46	18	20	4.5
PEN3/8-1/4	PEN10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	PEN12-8	12	8	59	27.8	27.6	5

Pertanyaan Umum:

Apa perbedaan antara pemasangan PE dan pemasangan PEG?

PE Fitting (Equal Tee Union): Ketiga tabung memiliki diameter luar yang sama, cocok untuk menghubungkan tiga tabung pneumatik dengan ukuran yang sama.

PEG Fitting (Reducer Tee Union): Kedua tabung samping lebih besar dari tabung tengah, dirancang untuk menghubungkan ukuran tabung yang berbeda.
