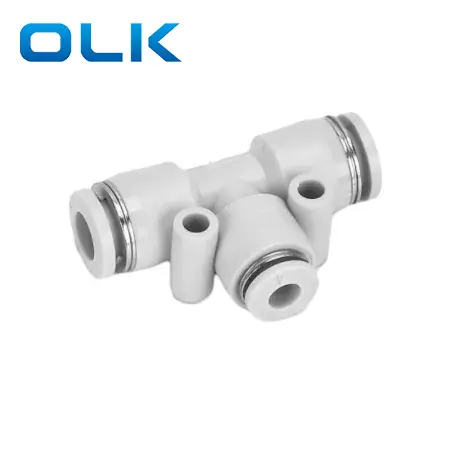

Pusat tee PE Union dalam pemasangan tabung adalah pemasangan berbentuk T yang digunakan untuk membagi atau menggabungkan aliran udara dalam sistem pneumatik.
Ini menghubungkan tiga tabung dengan diameter luar yang sama, menawarkan koneksi yang aman dan kedap udara di segala arah.
|
PE |
8 |
|
Model |
Ukuran tabung (metrik) |
|
Pemasangan seri PE |
4: 4mm |
|
|
6: 6mm |
|
|
8: 8mm |
|
|
10: 10mm |
|
|
12: 12mm |
|
|
14: 14mm |
|
|
16: 16mm |
|
Cairan |
Udara/air (bersyarat)/vakum |
|
Tekanan operasi |
0-1.0mpa |
|
Tekanan vakum |
-100kpa (10 torr) |
|
Suhu operasi |
-10-60 ℃ |
|
Bahan |
Nylon (PA), Polyurethane (PU) |
|

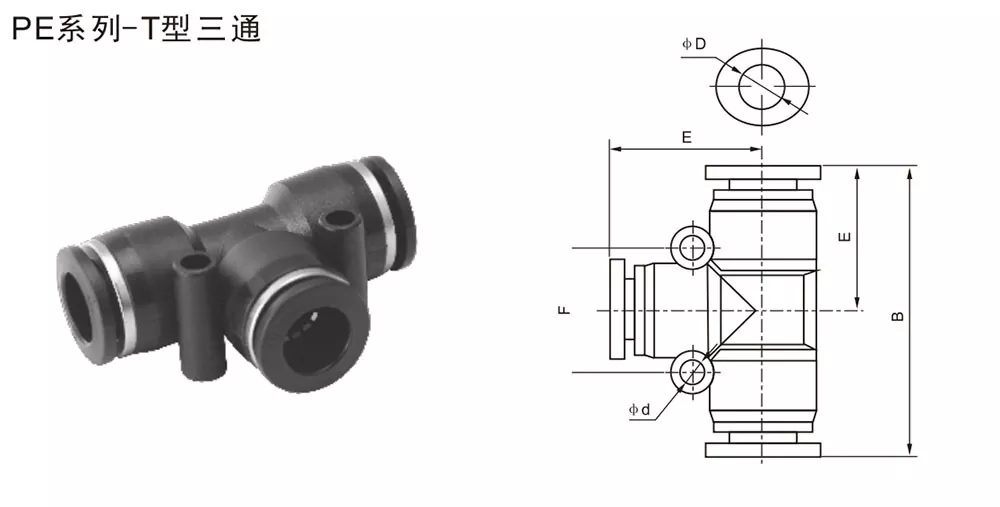

Pemasangan tabung inci |
Pemasangan Metrictube |
φd |
B |
E |
F |
φd |
|
PE5/32 |
PE-4 |
4 |
36.6 |
18.3 |
/ |
/ |
|
PE1 / 4 |
PE-6 |
6 |
41 |
20.5 |
16 |
3.5 |
|
PE5/16 |
PE-8 |
8 |
46 |
23 |
20 |
4.5 |
|
PE3/8 |
PE-10 |
10 |
56.6 |
28.3 |
24 |
4.5 |
|
PE1 / 2 |
PE-12 |
12 |
58.6 |
29.3 |
27.7 |
5 |
|
|
PE-14 |
14 |
60.8 |
30.4 |
25.8 |
4 |
|
|
PE-16 |
16 |
69 |
34.5 |
33 |
4 |
|
Referensi Konversi Ukuran Benang Kekaisaran Umum |
||
|
Ukuran kekaisaran |
Kira -kira. Metrik (mm) |
Formula Konversi |
|
1/8 |
3.2mm |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97mm |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35mm |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94mm |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53mm |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7mm |
1 ÷ 2 × 25.4 = 12.7 |
