Ouleikai (OLK) memproduksi katup putar manual K34 2 posisi 4 arah dan 3 posisi 4 arah/katup arah kontrol silinder kerja langsung. Mereka menampilkan badan katup paduan aluminium yang tahan korosi dan tahan karat. Badan katup berkekuatan tinggi ini dapat beroperasi terus menerus selama 48 jam. Port berulir presisi katup K34 dilengkapi dengan pegangan yang dapat dilepas, dan bagian bawahnya memiliki lubang pemasangan untuk memudahkan pemasangan.

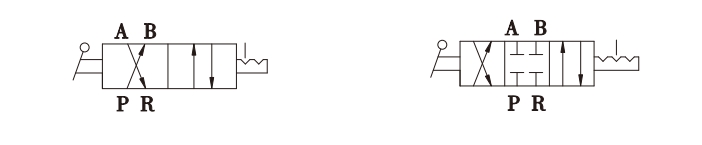

SIMBOL:
| Kode pemesanan: | |||||
| K | 34 | R6 | - | 8 | L |
| Model: | Kode | Fungsi: |
|
Ukuran pelabuhan: | Instalasi: |
| Katup putar manual tangan seri K：K |
24:2 posisi 4 arah | R6: Kontrol tangan |
|
8:G1/4 | Kosong: Satu lubang di satu sisi |
|
|
34:3 posisi 4 arah |
|
|
|
L:Lubang ganda di sisi yang berlawanan |
|
|
|
|
|
|
A: Tiga lubang di bagian bawah |
|
|
|
|
|
|
D: Empat lubang di bagian bawah |
|
Model |
K34r8-l8 |
K34r8-l8 |
K24R8-L8d |
K34R8-L8D |
K24R8-l8s |
K34R8-L8S |
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||||
|
Modus tindakan |
Kontrol TANGAN |
|||||
|
Ukuran Pelabuhan |
Saluran Masuk=Keluar=PT1/4 |
|||||
|
Kisaran tekanan |
0,15-0,8MPa (21-114PSI) |
|||||
|
Posisi |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
|
Tekanan Bangun |
'-10-60℃ |
|||||
|
Tekanan bukti |
1,5MPa(215psi) |
|||||
|
Katup Putar Tangan Pneumatik OLK – Perbandingan 5 Model |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Model lama |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posisi |
2 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
|
3 Posisi 4 Arah |
|
|
|
|
|
|
|
|
|
Ukuran pelabuhan |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Fitur produk |
Pemasangan panel |
|
A: Antarmuka segi empat B: antarmuka dua sisi, dengan redaman suara di bagian bawah |
|
|
|
|
|
Kosong：Satu lubang di satu sisi L：Dua lubang di sisi berlawanan；D：Empat lubang di bawah； |
|
|
|
|
|
|
|
|
|
|
|
|
Menangani |
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan Tidak Dapat Dilepas/Plastik |
|
Pegangan yang dapat dilepas, pegangan anti-melepuh |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensi dasar |
Seri 200:62mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Sudut Balik |
105° |
|
Konsumsi Daya |
≤80W (Siaga≤0,5W) |
|
Bantalan Beban |
45KG-65KG |
|
Warna |
Putih Gloss Tinggi |
|
Ketinggian Angkat |
65cm-85cm (Dapat Dilengkapi Dengan Lift Kedua) |
|
Jarak Kendali Jarak Jauh |
50 Meter (Ruang Terbuka) |
|
Model |
K34R6-8 |
|
|
|
||
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||||
|
Modus tindakan |
Kontrol TANGAN |
|||||
|
Ukuran Pelabuhan |
Saluran Masuk=Keluar=PT1/4 |
|||||
|
Kisaran tekanan |
0,15-0,8MPa (21-114PSI) |
|||||
|
Posisi |
3 posisi 4 arah |
|
|
|
||
|
Tekanan Bangun |
'-10-60℃ |
|||||
|
Tekanan bukti |
1,5MPa(215psi) |
|||||
