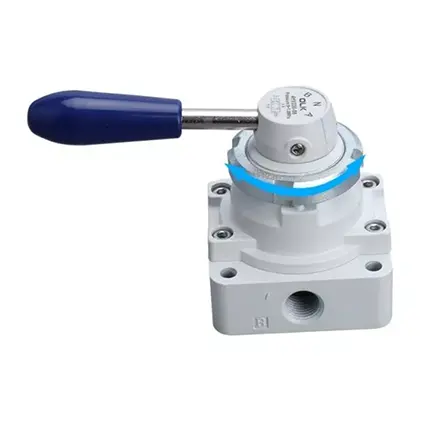

Katup yang dioperasikan dengan tangan dua arah, empat port/tiga arah, empat port Seri Ouleikai (OLK) 4HV diaktifkan dengan memutar tuas manual, menawarkan sensasi sentuhan yang baik dan pengoperasian yang mulus.
Katup 4HV yang dioperasikan dengan tangan memiliki area aliran efektif yang besar dan kehilangan tekanan yang rendah, yang membantu mengurangi konsumsi energi dan meningkatkan efisiensi selama transfer cairan. Selain itu, ia menawarkan dua jenis pemasangan yang dapat dipilih pengguna: pemasangan panel dan pemasangan bawah, dengan mur pemasangan disertakan untuk pemasangan panel.
Secara keseluruhan, katup manual Ouleikai (OLK) 4HV merupakan katup kontrol berkinerja tinggi dan mudah digunakan yang banyak digunakan di berbagai sektor industri. Untuk informasi lebih rinci tentang katup manual 4HV, disarankan untuk berkonsultasi dengan manual produk terkait atau berbicara dengan tenaga teknis profesional.
1. Putaran halus dan ringan dengan sensasi sentuhan yang baik, posisi akurat:
2. Area aliran efektif yang besar dengan kehilangan tekanan yang rendah;
3. Area aliran efektif yang besar;
4. Tersedia dua metode pemasangan: pemasangan panel dan bawah. Pemasangan panel dilengkapi dengan mur pemasangan.
|
Kode pemesanan |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Model |
seri |
posisi |
|
Ukuran pelabuhan |
Jenis instalasi: |
|
4HV：Katup putar manual seri 4HV |
seri 2:200 |
Pelabuhan 24:2/4 |
|
06:PT1/8 |
Kosong |
|
|
seri 3:300 |
34:3/4 Pelabuhan |
|
08:PT1/4 |
S: Pemasangan panel （dengan mur katup) |
|
|
seri 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
kontrol tangan |
|
pelumas |
tidak perlu |
|
Kisaran tekanan kerja MPa(psi) |
0∼1.0(~145) |
|
Ketahanan tekanan terjamin |
1,5MPa(215psi) |
|
Suhu kerja °C |
-20∼70 |
|
model |
Diameter pelabuhan |
sejumlah posisi |
Luas penampang efektif mm² (nilai CV) |
|
4HV210-06 |
PT1/8 |
2 posisi 4 arah |
14.0(0.78) |
|
4HV230-06 |
PT1/8 |
tiga empat cara |
14.0(0.78) |
|
4HV210-08 |
PT1/4 |
2 posisi 4 arah |
14.0(0.78) |
|
4HV230-08 |
PT1/4 |
tiga empat cara |
14.0(0.78) |
|
4HV310-08 |
PT1/4 |
2 posisi 4 arah |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
tiga empat cara |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 posisi 4 arah |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
tiga empat cara |
33.0 (1.83) |
|
4hv410-15 |
PT1/2 |
2 posisi 4 arah |
88.0(4.89) |
|
4HV430-15 |
PT1/2 |
tiga empat cara |
88.0(4.89) |
|
4 jam 410-20 |
PT3/4 |
2 posisi 4 arah |
95.0(5.27) |
|
4HV430-20 |
PT3/4 |
tiga empat cara |
95.0(5.27) |
|

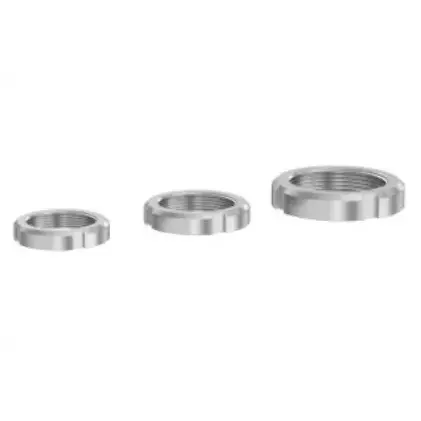

Model: |
Benang: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Katup Putar Tangan Pneumatik OLK – Perbandingan 5 Model |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Model lama |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posisi |
2 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
|
3 Posisi 4 Arah |
|
|
|
|
|
|
|
|
|
Ukuran pelabuhan |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Fitur produk |
Pemasangan panel |
|
A: Antarmuka segi empat B: antarmuka dua sisi, dengan redaman suara di bagian bawah |
|
|
|
|
|
Kosong：Satu lubang di satu sisi L：Dua lubang di sisi berlawanan；D：Empat lubang di bawah； |
|
|
|
|
|
|
|
|
|
|
|
|
Menangani |
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan Tidak Dapat Dilepas/Plastik |
|
Pegangan yang dapat dilepas, pegangan anti-melepuh |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensi dasar |
Seri 200:62mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Apa saja fitur katup kontrol tangan 4HV?
Katup tangan 4HV dapat dipasang di Panel.

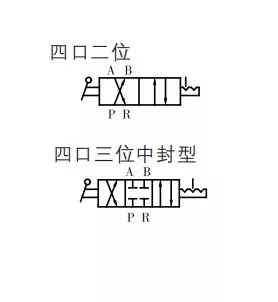

Berapa banyak posisi yang dapat dipilih pada katup manual 4HV?
2 posisi 4 arah dan 3 posisi 4 arah dua tipe dapat dipilih.
