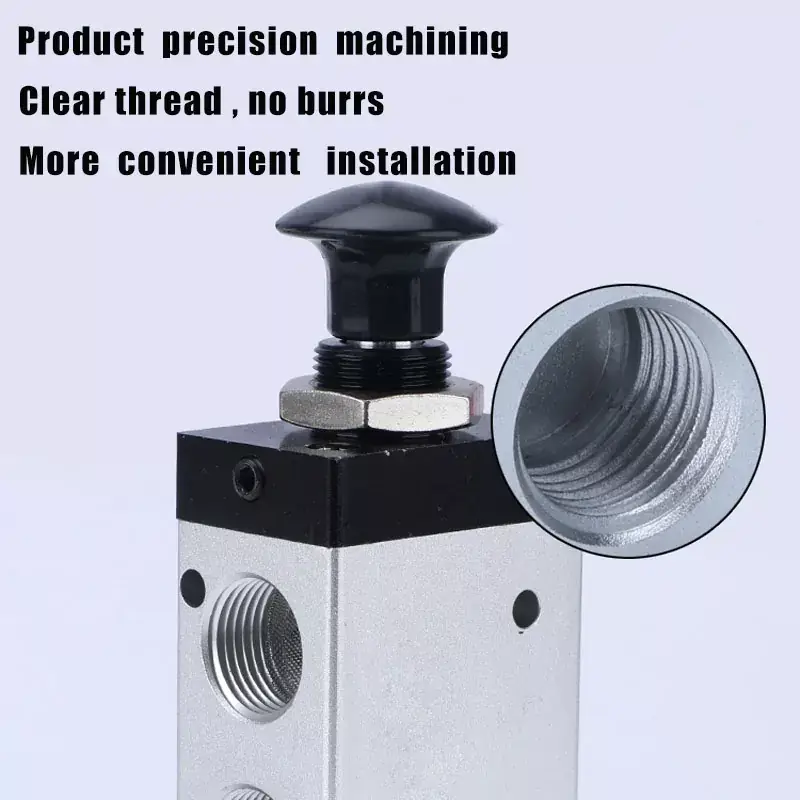

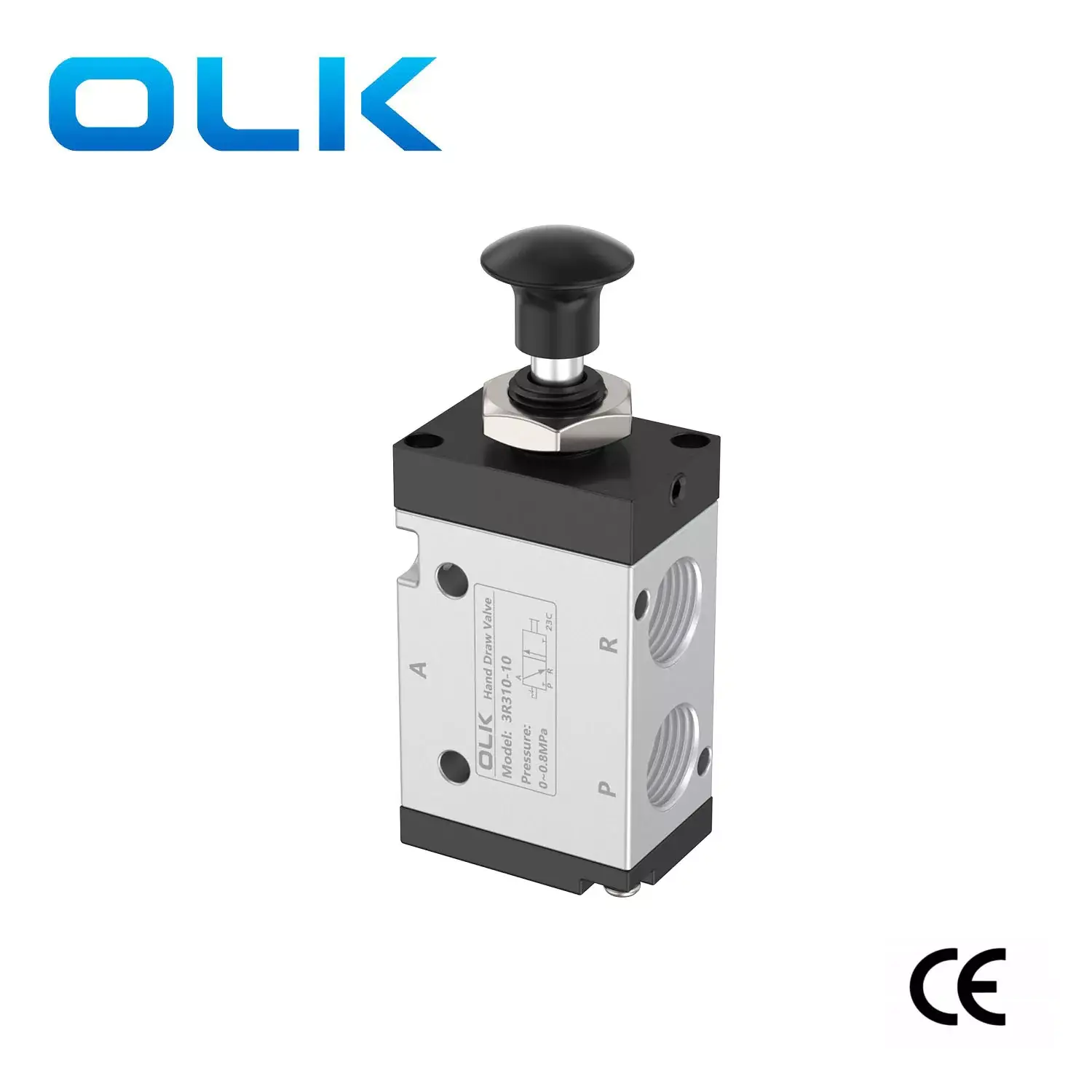

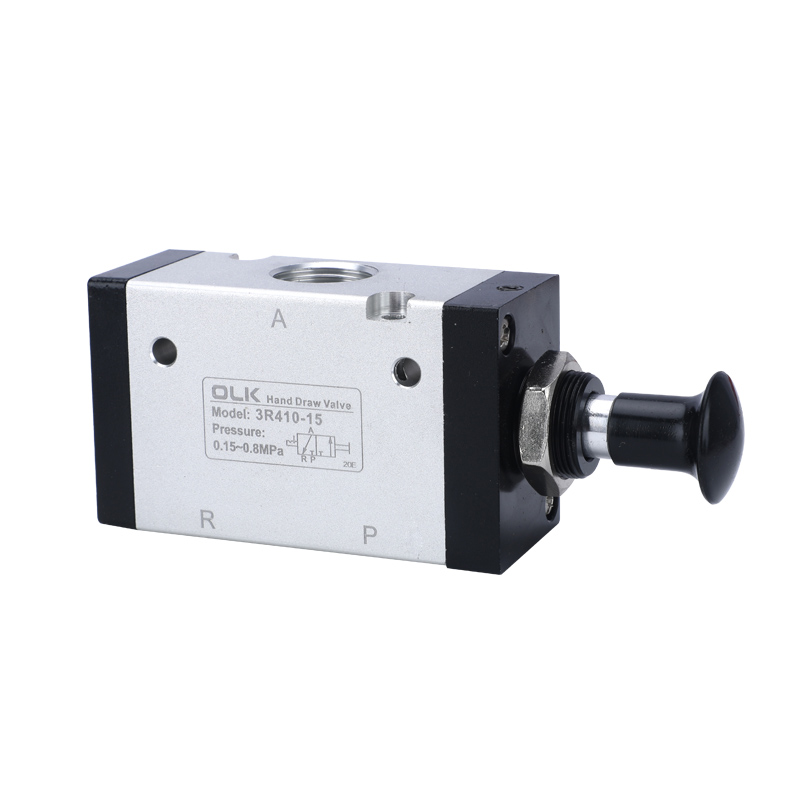

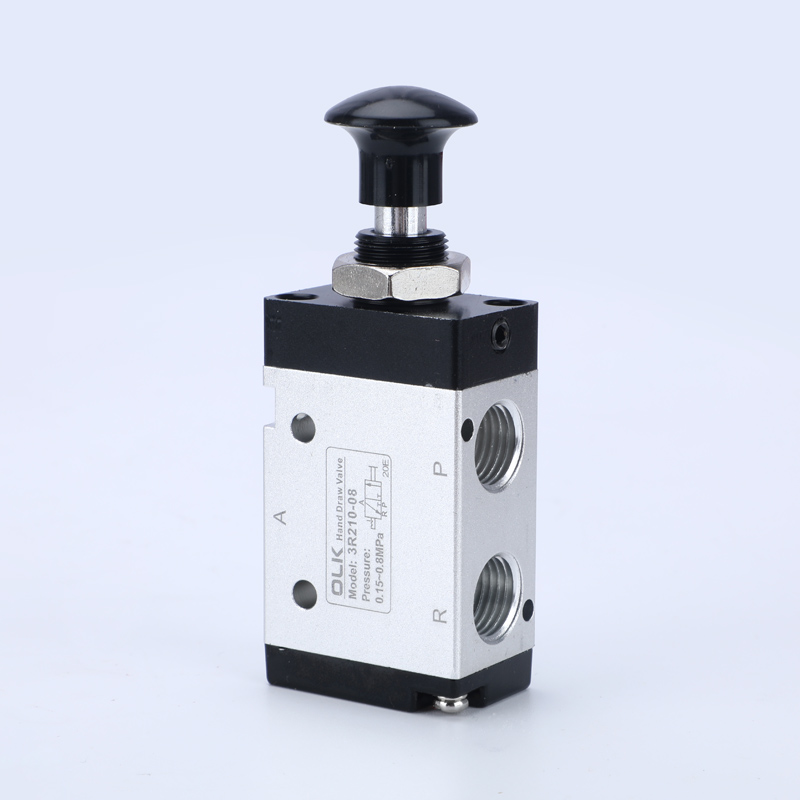

Ouleikai (OLK) telah memproduksi katup tuas tangan seri 3R sejak tahun 2003, yang dapat menggantikan katup tangan seri 3L tipe AIR TAC. Katup 3R yang dioperasikan dengan tangan mengontrol arah dengan pengoperasian manual langsung. Katup tiga arah dua arah memiliki satu saluran masuk, satu saluran keluar, dan satu saluran pembuangan. Saluran masuk dilengkapi dengan layar filter untuk menghilangkan kotoran dari udara, mencegah kontaminasi dan kebocoran udara pada cincin penyegel. Permukaan badan katup aluminium dilapisi pasir, dan antarmukanya bebas duri, dengan beberapa diameter pipa yang dapat dipilih (M5, G1/8, G1/4, G3/8, G1/2).
SIMBOL:
| Kode pemesanan: |
|||
| 3R | 2 | 10 | 08 |
| MODEL: | SERI: | FUNGSI: | UKURAN PELABUHAN: |
| Katup tangan 3R:3/2 arah | seri 1:100 | POSISI 10:2 | 100 seri:06:G1/8 |
|
|
seri 2:200 |
|
Seri 200:06:G1/8 |
|
|
3:300 seir |
|
Seri 200:08:G1/4 |
|
|
|
|
Seri 300:08:G1/8 |
|
|
|
|
Seri 300:10:G3/8 |

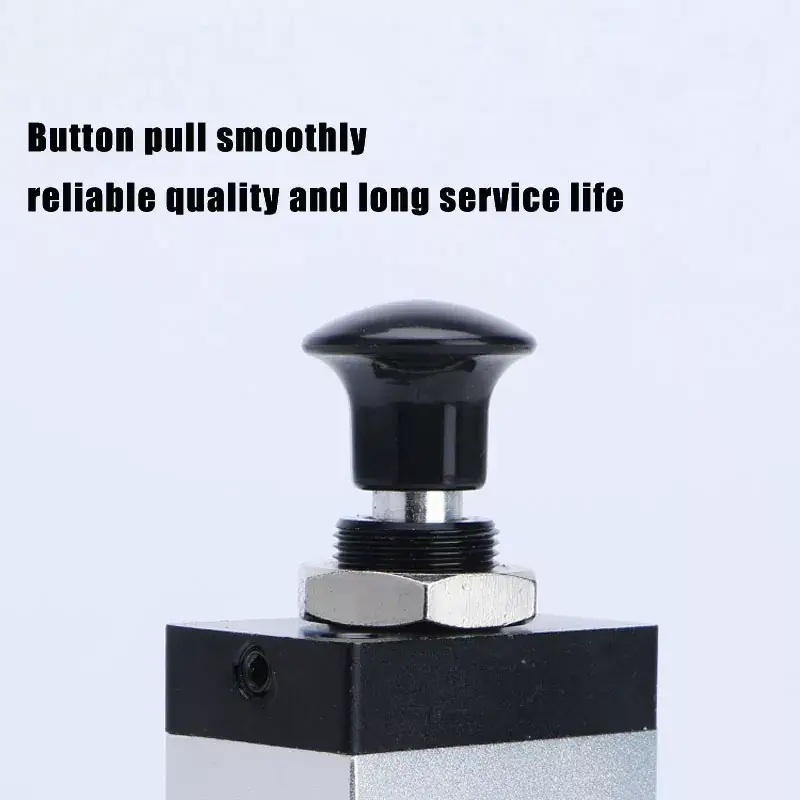

1. Pengoperasian manual, koaksial dengan sumbu untuk pemosisian yang mudah dan tepat, memastikan keandalan.
2. Struktur tipe piston dengan penyegelan yang sangat baik, ukuran kompak, ringan, dan perakitan mudah.
3. Lubang internal diproses dengan teknik khusus, menghasilkan ketahanan gesekan minimal dan umur lebih panjang.
4. Tidak memerlukan pelumasan oli.
5. Pemasangan mudah dengan beberapa posisi pemasangan, memfasilitasi penggunaan yang nyaman.
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Tindakan langsung manual |
|
sejumlah posisi |
Dua posisi tiga arah |
|
pelumas |
tidak perlu |
|
Kisaran tekanan kerja MPa(psi) |
0∼0,8(0~114) |
|
Ketahanan tekanan terjamin |
1,5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|

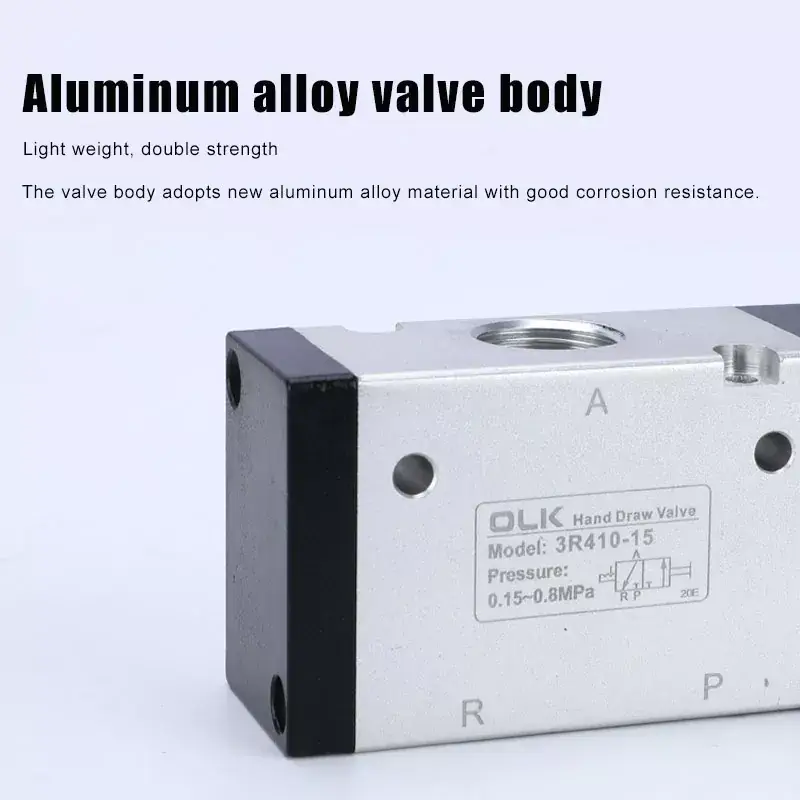

Bahan tubuh |
paduan aluminium |
|
model |
Diameter pelabuhan |
Luas penampang aliran mm² (nilai CV) |
|
3R110-M5 |
M5 |
5.5(0.3) |
|

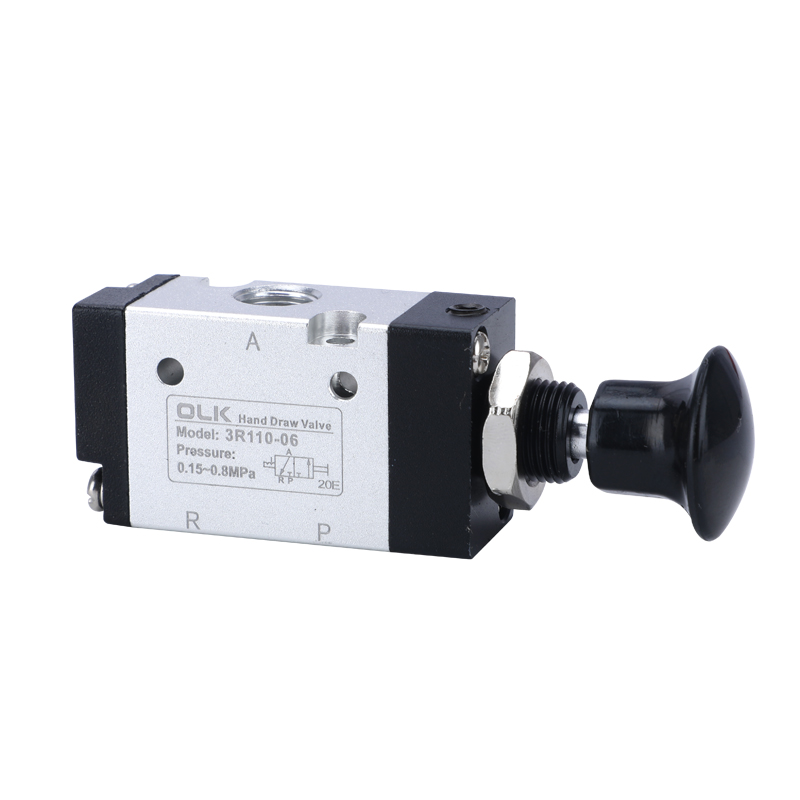

3R110-06 |
G1/8 |
12.0(0.67) |
|
3R210-06 |
G1/8 |
14.0(0.78) |
|
3R210-08 |
G1/4 |
16.0(0.89) |
|
3R310-08 |
G1/4 |
25.0(1.39) |
|

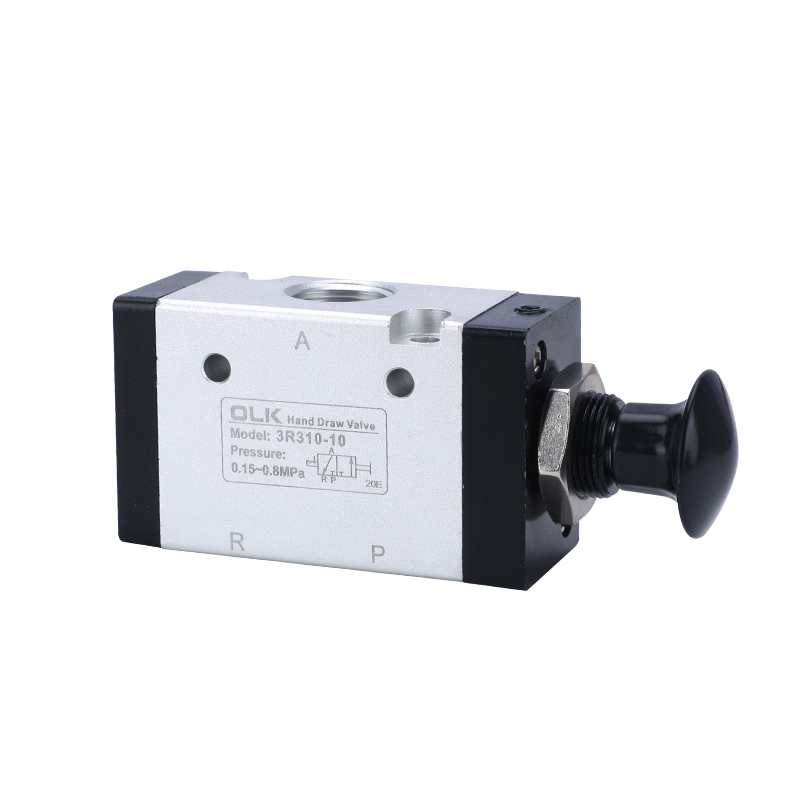

3R310-10 |
G3/8 |
30,0(1,67) |
