Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:
2 Position 5 WayKatup 5 arah yang dioperasikan dengan tangan seri Ouleikai (OLK) 4R mengadopsi desain 2/5, memungkinkan kontrol dan peralihan berbagai gas, sesuai untuk kebutuhan sistem pneumatik yang berbeda. Pengoperasian tarikan tangan mengontrol perubahan arah, sehingga memudahkan operator mengontrol arah aliran gas secara manual dengan fleksibilitas tinggi.
Catatan: Harap jangan melebihi kisaran tekanan kerja terukur dari katup tarik tangan untuk menghindari mempengaruhi keamanan dan stabilitas produk. Skenario Penggunaan: Digunakan untuk kontrol gas dalam sistem gas laboratorium dan aplikasi serupa.
SIMBOL:
Kode pemesanan:
4R
2
10
08
MODEL:
SERI
FUNGSI:
UKURAN PELABUHAN:
Katup tangan 4L:5/2
seri 1:100
posisi 10:2
100 seri:06:G1/8
2:200 seir
Seri 200:06:G1/8
3:300 seir
Seri 200:08:G1/4
Seri 300:08:G1/8
Seri 300:10:G3/8
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Tindakan langsung manual |
|
pelumas |
tidak perlu |
|
Kisaran tekanan kerja MPa(psi) |
0∼0,8(0~114) |
|
Ketahanan tekanan terjamin |
1,5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Bahan tubuh |
paduan aluminium |
|
model |
Diameter pelabuhan |
Luas penampang aliran mm² (nilai CV) |
|
4R110-M5 |
M5 |
5.5(0.3) |
|
4R110-06 |
G1/8 |
12.0(0.67) |
|
4R210-06 |
G1/8 |
14.0(0.78) |
|
4R210-08 |
G1/4 |
16.0(0.89) |
|
4R310-08 |
G1/4 |
25.0(1.39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

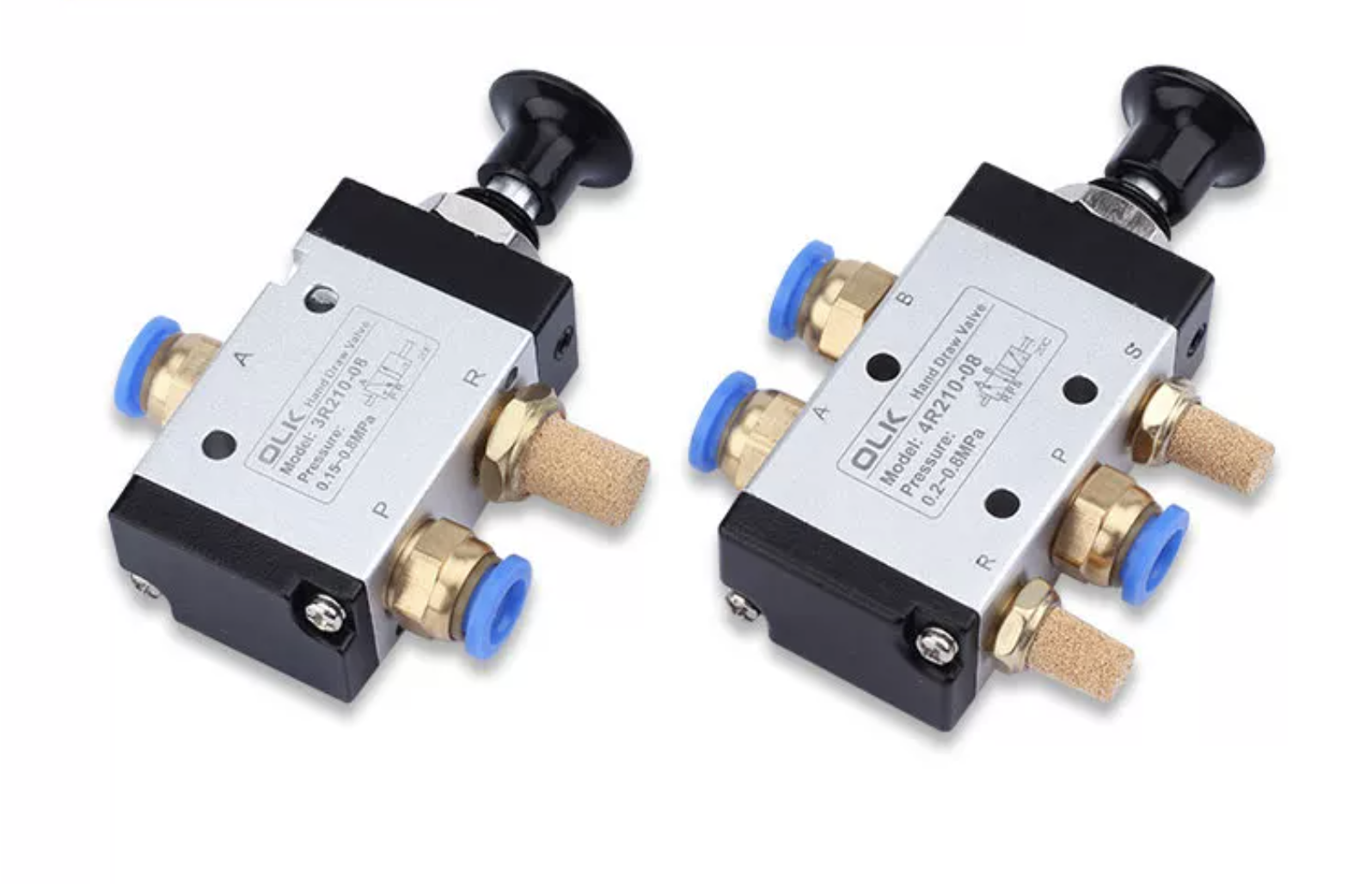

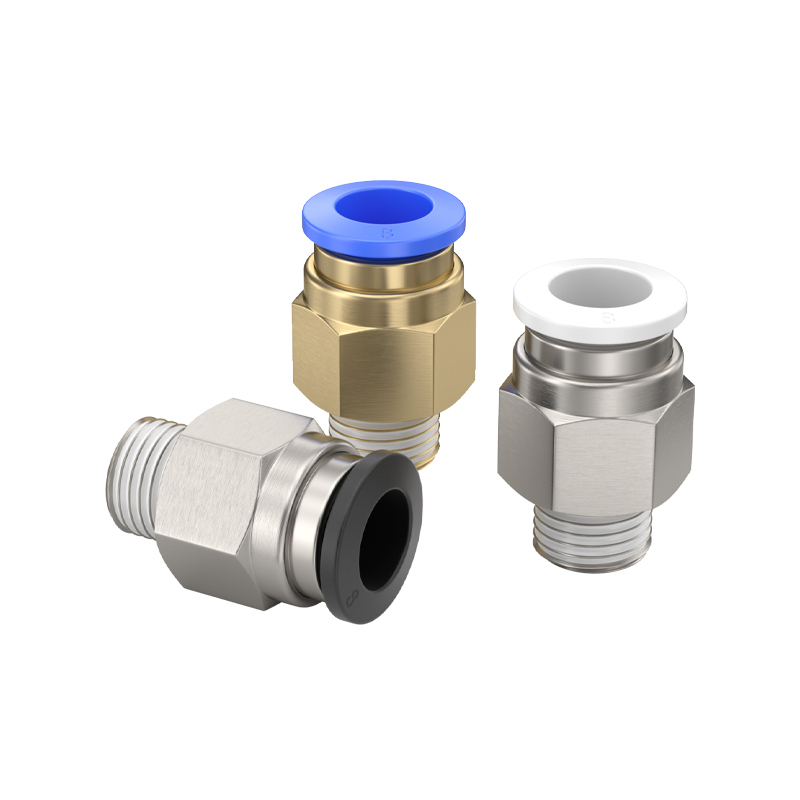

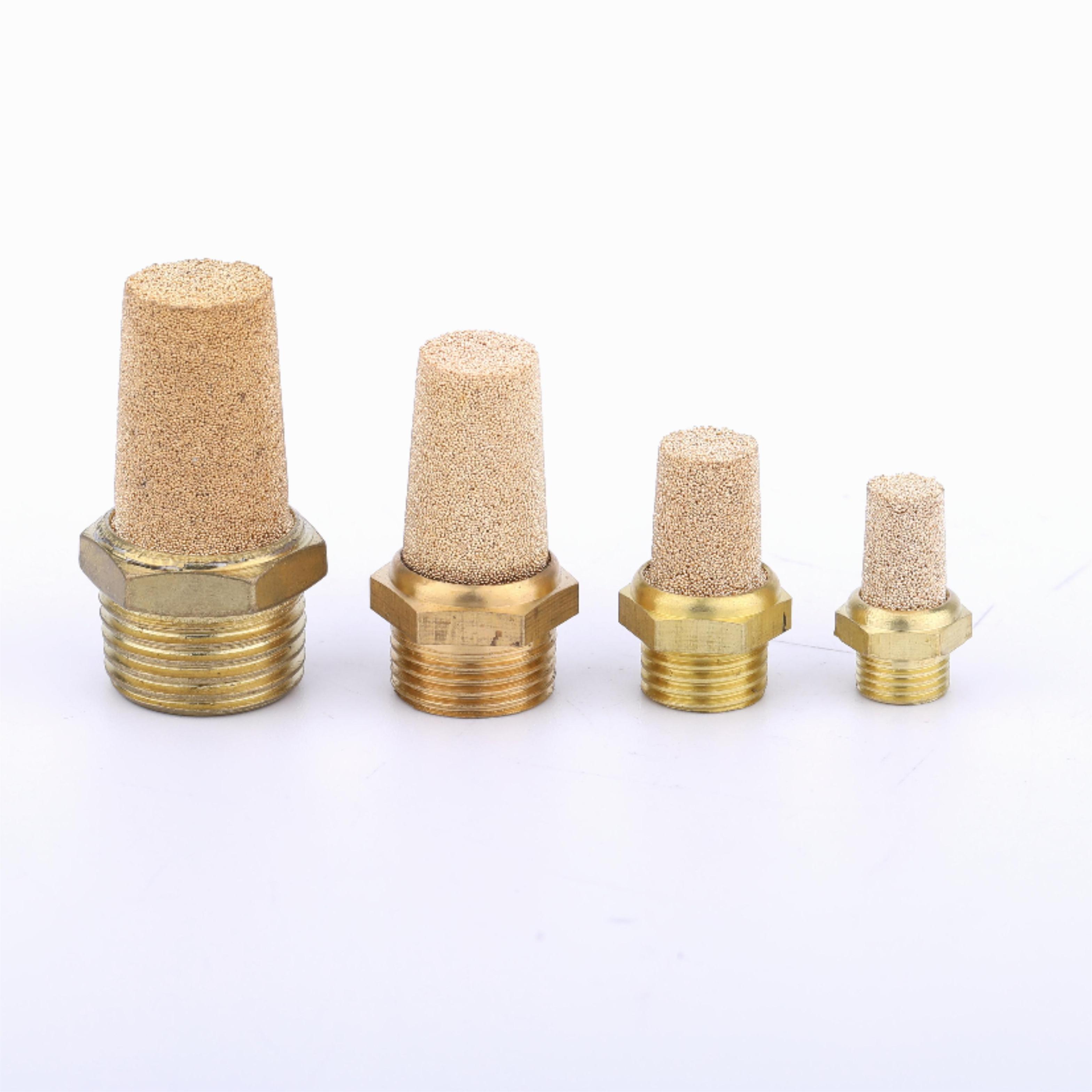

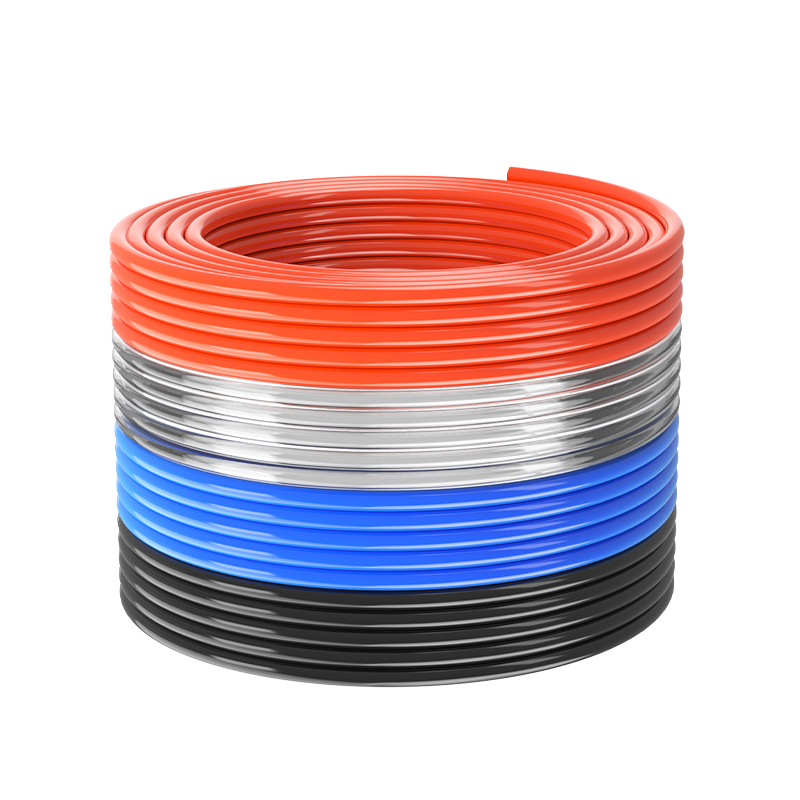

| Penampilan Terpasang Katup Tangan 3R/4R | TABUNG PU | PC BERSAMA | PEREDAM MENARA |
 |
 |
 |
 |
Pertanyaan Umum:
1: Apakah katup mengeluarkan udara hanya ketika tombol ditekan?
Ya. Ini adalah katup mekanis sesaat. Udara mengalir hanya ketika tombol ditekan. Setelah tombol dilepas, katup secara otomatis kembali ke posisi semula dan pasokan udara terputus.
2: Apa perbedaan antara katup mekanis seri 210 dan 310?
Perbedaan utamanya adalah ukuran tubuh dan kapasitas aliran.
Seri 210: Ukuran ringkas, cocok untuk aplikasi dengan konsumsi udara lebih rendah.
Seri 310: Satu ukuran lebih besar dari seri 210, memberikan kapasitas aliran lebih tinggi.
Seri 410: Lebih besar dari seri 310 dan cocok untuk aplikasi yang memerlukan aliran udara lebih besar.
Fungsi pengoperasiannya tetap sama; pemilihannya terutama bergantung pada laju aliran yang dibutuhkan dan ruang pemasangan.
3: Apakah katup memiliki filter bawaan?
Ya. Saluran masuk udara utama katup OLK dilengkapi dengan layar filter internal untuk membantu mencegah debu dan partikel memasuki badan katup, meningkatkan keandalan dan memperpanjang masa pakai.
4: Bagaimana cara memilih antara katup seri 4R210, 4R310, dan 4R410?
Jika aplikasi Anda memerlukan katup kecil dan kompak, seri 210 biasanya sudah cukup. Untuk kebutuhan aliran udara yang lebih tinggi, seri 310 direkomendasikan. Untuk sistem pneumatik besar atau aplikasi dengan konsumsi udara tinggi, seri 410 adalah pilihan yang lebih disukai.
Ketiga seri ini menyediakan fungsi pengoperasian yang sama; perbedaan utamanya adalah ukuran katup dan kapasitas aliran.
