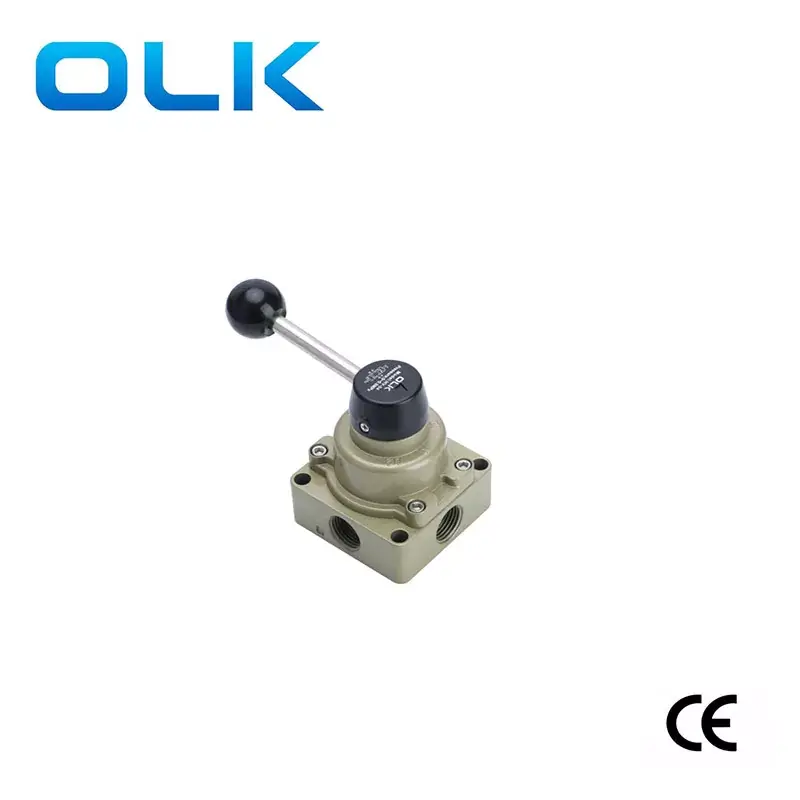

OLK adalah produsen dan pemasok Katup Putar Manual Seri HV 4 Arah di Tiongkok. Katup yang dioperasikan dengan tangan seri Ouleikai (OLK) HV-02/03/04 memiliki basis dan wadah paduan aluminium dengan perlakuan oksidasi permukaan, menawarkan ketahanan aus yang sangat baik dan sifat penyegelan di bawah tekanan. Paduan aluminium memiliki sifat fisik yang lebih unggul dibandingkan aluminium murni. Perbedaan antara katup manual HV-02, HV-03, dan HV-04 terletak pada ukuran antarmukanya. Katup ini memiliki tiga roda gigi yang dapat disesuaikan dengan tanda roda gigi yang jelas dan biasanya digunakan untuk mengendalikan silinder, di antara aplikasi lainnya.
Saat dipindahkan ke gigi 02, lubang pembuangan B melepaskan udara, lubang pembuangan A mengeluarkan ventilasi, dan silinder memanjang.
Saat dipindahkan ke gigi N, lubang pembuangan A dan B tertutup, dan silinder berhenti di tengah jalan.
Saat dipindahkan ke gigi 01, lubang pembuangan A mengeluarkan udara, lubang pembuangan B mengeluarkan udara, dan silinder memendek.
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||
|
Modus tindakan |
Kontrol TANGAN |
|||
|
Ukuran Pelabuhan |
Saluran Masuk=Keluar=PT1/4 |
|||
|
Kisaran tekanan |
0,15-0,8MPa (21-114PSI) |
|||
|
Posisi |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
|
Tekanan Bangun |
'-10-60℃ |
|||
|
Tekanan bukti |
1,5MPa(215psi) |
|||
|
Katup Putar Tangan Pneumatik OLK – Perbandingan 5 Model |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Model lama |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posisi |
2 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
|
3 Posisi 4 Arah |
|
|
|
|
|
|
|
|
|
Ukuran pelabuhan |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Fitur produk |
Pemasangan panel |
|
A: Antarmuka segi empat B: antarmuka dua sisi, dengan redaman suara di bagian bawah |
|
|
|
|
|
Kosong：Satu lubang di satu sisi L：Dua lubang di sisi berlawanan；D：Empat lubang di bawah； |
|
|
|
|
|
|
|
|
|
|
|
|
Menangani |
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan Tidak Dapat Dilepas/Plastik |
|
Pegangan yang dapat dilepas, pegangan anti-melepuh |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensi dasar |
Seri 200:62mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||||
|
Modus tindakan |
Kontrol TANGAN |
|||||
|
Ukuran Pelabuhan |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Kisaran tekanan |
0,15-0,8MPa (21-114PSI) |
|||||
|
Posisi |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
|
Tekanan Bangun |
'-10-60℃ |
|||||
|
Tekanan bukti |
1,5MPa(215psi) |
|||||
