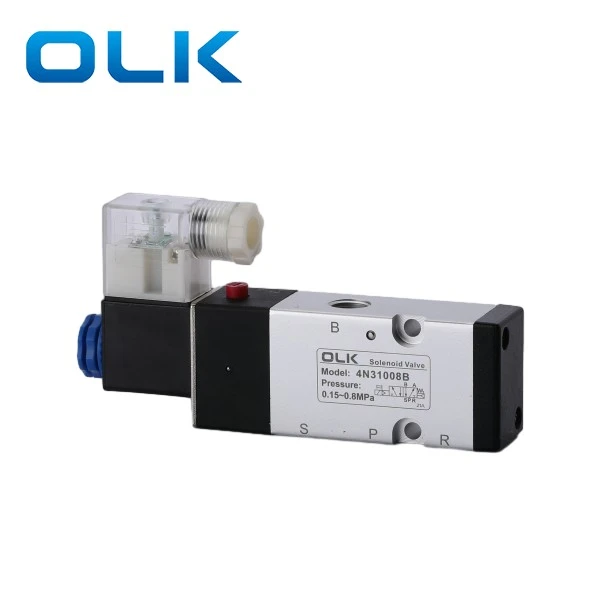

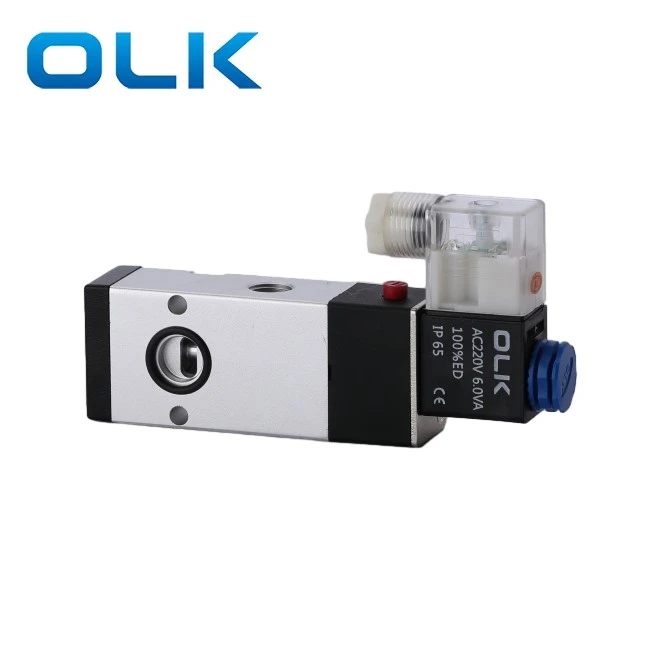

5 Way 4N310-08 Plat Solenoid Valve

OLK 2Posisi 5 Way 4N310-08 Plat Solenoid Valve Thread adalah ukuran port G1/4.4N310-08 Valve memiliki satu desain outlet udara belakang, memungkinkan untuk pemasangan yang fleksibel dan menghemat ruang, secara efektif meningkatkan kecepatan respons dan stabilitas sistem.

5 Way 4N310-08 khusus untuk sistem silinder penjepit alat, cocok untuk skenario switching frekuensi tinggi. Dan didedikasikan untuk peralatan otomatisasi seperti alat mesin CNC dan pusat pemesinan.

5 Way 4N310-08 Plat Solenoid Valve Product Fitur ：

Desain khusus untuk silinder pisau/silinder penjepit

Ventilasi udara di bagian belakang, struktur kompak

Tegangan opsional: AC220V / DC24V

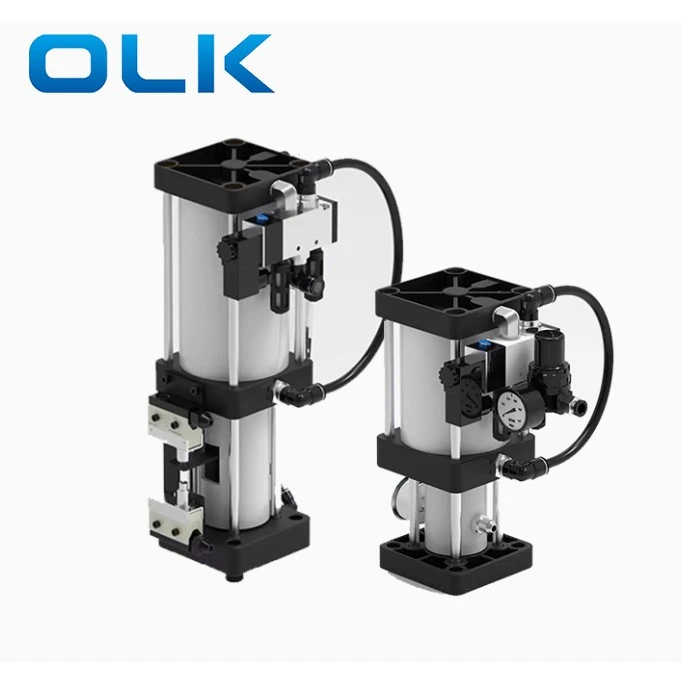

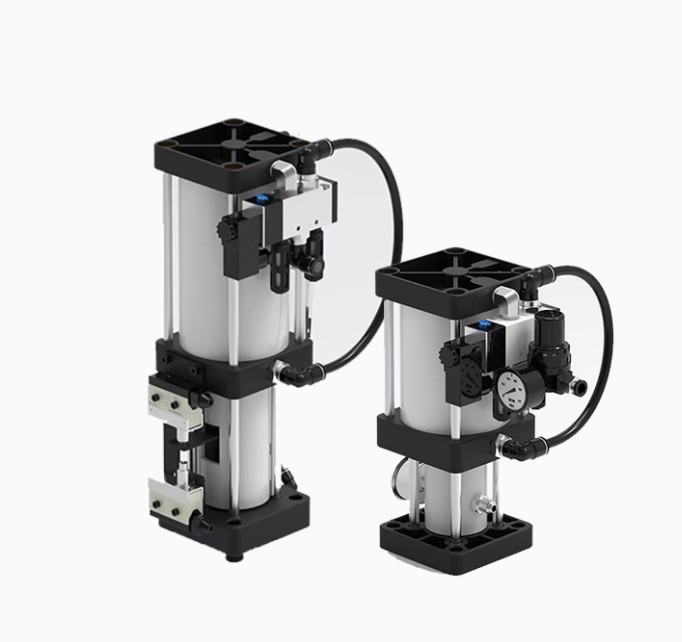

Ikhtisar Tool Release Cylinder (TRC)

Silinder pelepas alat digunakan khusus untuk spindle mesin CNC untuk melepaskan alat. Silinder ini menggunakan prinsip "transmisi tekanan yang sama dalam cairan," yang memungkinkan tekanan udara kecil untuk menghasilkan gaya besar yang diperlukan untuk melepaskan alat dalam spindel CNC. Silinder terdiri dari: silinder udara, 5 arah 2-posisi 4N310 katup solenoid, reservoir oli, dan sakelar micro.

Catatan Instalasi Silinder Rilis Alat

Untuk spindle vertikal, perbaiki silinder dengan braket dan pasang secara vertikal di atas kotak spindel.

Untuk spindel horizontal, simpan cangkir minyak vertikal dan lebih tinggi dari tubuh silinder.

Cangkir minyak harus menghadap ke atas untuk memungkinkan udara keluar dari silinder.

Langkah Instalasi Silinder Rilis Alat

Matikan tenaga mesin (panel dan kabinet) dan pasokan udara.

Lepaskan penutup kotak spindel. Lepaskan tabung udara dari katup solenoid.

Lepaskan mur plastik pada koil solenoid (jangan lepaskan kabel kecuali ditandai dengan benar).

Lepaskan kabel dari sakelar batas atas dan bawah (tandai dengan hati -hati).

Lepaskan silinder lama.

Pasang silinder baru dan perbaiki dengan sekrup.

Menghubungkan kabel dan tabung udara. Memastikan:

Sakelar batas atas ditekan.

Sakelar batas bawah disesuaikan dengan benar (untuk mesin dengan majalah Tool, ini penting untuk keselamatan).

Setelah instalasi, uji dengan alat. Periksa rilis alat dan klem. Untuk mesin dengan majalah alat, uji perubahan alat.

Tindakan Penggunaan Silinder Pelepasan Alat

· Silinder dapat dipasang secara vertikal atau horizontal. Untuk horizontal, cangkir minyak harus menghadap ke atas.

· Pasokan udara harus bersih dan kering, tekanan setidaknya 6 kgf/cm².

· Level oli dalam cangkir: Minimum 1/5, maksimum 4/5.

· Periksa 4N310 tegangan solenoid dan tekanan udara selama pemasangan.

FAQ

Untuk apa 4N310 digunakan?

4N310 digunakan untuk silinder pelepas alat.

AC vs DC Coil?

AC adalah untuk kekuatan rumah tangga; DC adalah arus searah.

Apa tombol di bawah lubang koneksi?

Itu secara manual mengganti port pembuangan.

Tips Instalasi?

Bersihkan pipa dan koneksi untuk menghindari kotoran yang memasuki sirkuit udara.

Ukuran port 4N310-08 apa?

Inlet, outlet, knalpot: utas G1/4; Diameter lubang knalpot samping: 19 mm.
