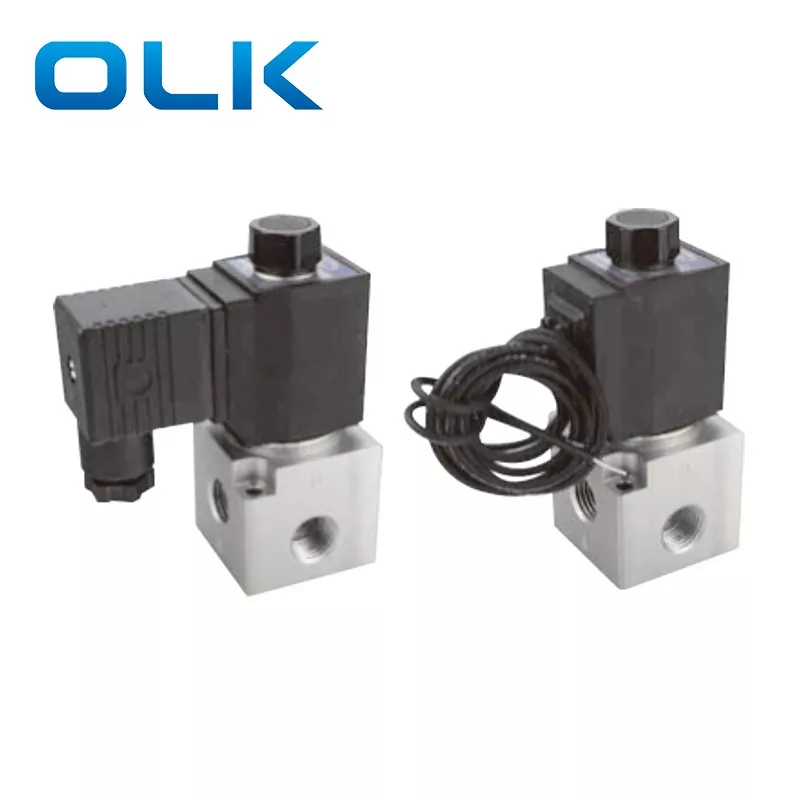

Katup solenoid aliran tinggi 3V3 adalah katup 2 posisi, 3 arah dengan desain kerja langsung, memberikan respons lebih cepat dan frekuensi peralihan lebih tinggi dibandingkan katup yang dioperasikan pilot. Bodi paduan aluminiumnya yang kokoh mendukung aliran udara tinggi dan tekanan lebih tinggi, dan juga dapat digunakan dengan aplikasi vakum. Opsi koil solenoid mencakup DC12V, DC24V, AC110V, atau AC220V, memastikan pengoperasian yang stabil dan sensitif.
Katup solenoid aliran tinggi 3V3 3 arah ini cocok untuk sistem pneumatik sedang hingga besar, terutama untuk beberapa silinder yang bekerja bersama atau sistem yang memerlukan aliran udara tinggi. Konfigurasinya yang biasanya tertutup (NC), biasanya terbuka (NO), dan solenoid ganda menjadikannya ideal untuk jalur otomasi, mesin pengemas, peralatan pencetakan, dan mesin pengolah makanan. Responnya yang cepat dan tepat membedakannya dengan katup kecil seperti 3V2.
1. Struktur akting langsung dengan peralihan sensitif.

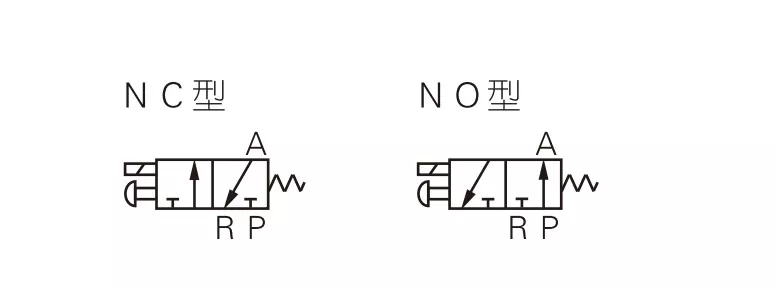

2. Tersedia tipe biasanya tertutup (NC) dan biasanya terbuka (NO).
3. Desain penutup koaksial untuk penyegelan yang baik dan aliran besar.
4. Tidak diperlukan pelumasan.
5. Dilengkapi dengan penggantian manual untuk kemudahan instalasi dan pengujian.
6. Beberapa pilihan tegangan standar tersedia.
|
Kode pemesanan |
||||||||
|
3V |
3 |
- |
08 |
tidak |
A |
|
|
|
|
Model |
Kode |
|
Ukuran pelabuhan |
Tipe akting |
Tegangan standar |
Entri listrik |
Jenis benang |
|
|
NC: biasanya tertutup |
Seri 3:3 |
|
08:G1/4 |
NC: biasanya tertutup
|
J: AC220V |
Kosong: tipe ANDA |
Kosong:G
|
|
|
|
|
|
|
TIDAK: biasanya dibuka |
B:DC24V |
I: Tipe garis |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Model |
3V3-08 |
|
Media Kerja |
Udara (disaring dengan filter 40 μm atau lebih) |
|
Tipe Akting |
Akting Langsung |
|
Ukuran Pelabuhan* |
G1/4 |
|
Posisi & Cara |
2 Posisi 3 arah |
|
Daerah Efektif |
11 mm²(Cv = 0,62) |
|
Pelumasan |
Media Kerja |
|
Kisaran Tekanan Operasi |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Tekanan Bukti |
1,5 MPa (215 psi) |
|
Suhu Pengoperasian (℃) |
-20 ~ 70 |
|
Bahan Tubuh |
Paduan Aluminium |
|
Tegangan standar |
AC220V AC110 AC24V DC24V DC12V |
|
Rentang Tegangan |
AC：±15% DC :±10% |
|
Konsumsi Daya |
AC:10VA DC:6,5W |
|
Kelas Perlindungan |
IP65(DIN40050) |
|
Kelas Isolasi |
Tingkat B |
|
Tipe Penghubung |
NC: biasanya tertutup |
|
Waktu Eksitasi Min |
0,05 Detik |
|
Barang |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V1-M5/3V1-06 |
3V3-08 |
|
Media Kerja |
Udara |
Udara, Air, Minyak |
Udara |
Udara |
|
Keadaan Awal: |
FAQ: |
TIDAK/TIDAK |
3V |
3V |
|
Jenis Aktuasi |
Akting Langsung |
Akting Langsung |
Akting Langsung |
Akting Langsung |
|
Ukuran Pelabuhan |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posisi & Cara |
3 Posisi Port 2 |
2 Posisi Port 2 |
3 Posisi Port 2 |
3 Posisi Port 2 |
|
Pelumasan |
Tidak Diperlukan |
Tidak Diperlukan |
Tidak Diperlukan |
Tidak Diperlukan |
|
Tekanan Kerja |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Tekanan Bukti |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Ukuran Lubang |
1,5 MPa |
φ2,5mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (aliran udara besar) |
T: Apa perbedaan utama antara katup solenoid 3V2 dan 3V3?
A: 3V2: aliran tengah, cocok untuk sistem kontrol pneumatik kecil
3V3: aliran tinggi, cocok untuk beberapa silinder atau aplikasi aliran tinggi.
Perbedaan struktur: 3V3 memiliki bodi yang lebih besar dan dapat menangani tekanan dan aliran yang lebih tinggi.
T: Berapa ukuran lubang katup solenoid 3V3?
A:Ukuran lubang katup 3V3-08 adalah 11mm
T: Produk apa yang dapat digantikan oleh OLK 3V3?
A: OLK 3V3 dapat menggantikan katup solenoid seri AIRTAC 3V3 dengan fungsi dan spesifikasi serupa.
