Braket TCTC-M

Model:TC32

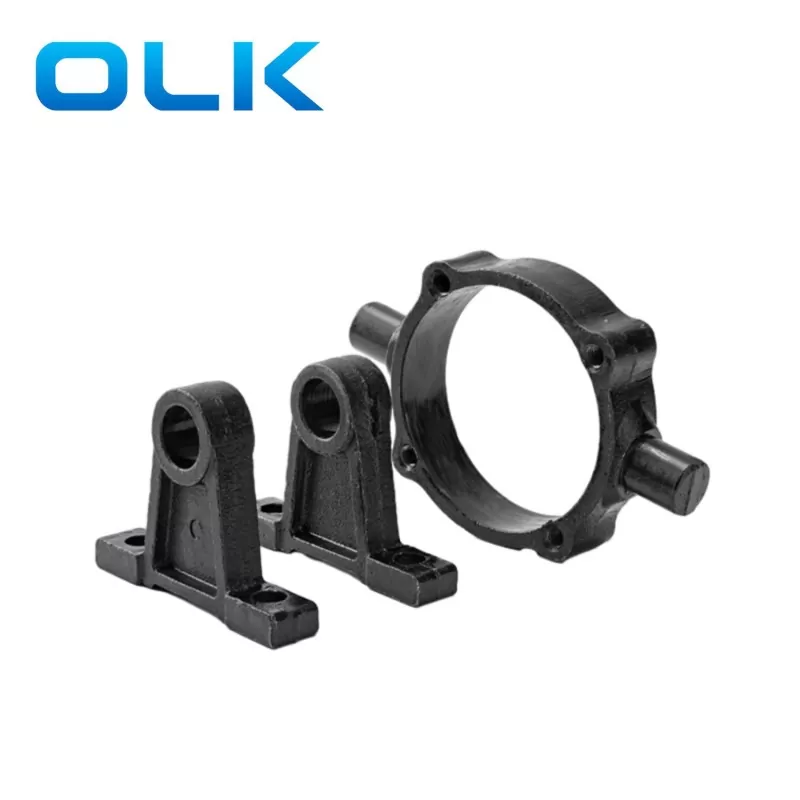

Sebagai pembuatan braket TC/TC-M profesional, Anda dapat yakin akan membeli braket TC/TC-M dari pabrik kami dan OLK akan menawarkan layanan setelah penjualan terbaik dan pengiriman tepat waktu. Braket instalasi standar OLK untuk braket TC/TC-M ayunan tengah terbuat dari cetakan injeksi besi berkekuatan tinggi, dan permukaan dilapisi dengan teknologi seng hitam, yang tidak mudah berkarat dan tahan korosi. Braket TC/TC-M biasanya dipasang di posisi tengah silinder pneumatik, dan braket pemasangan TC dapat diperbaiki pada posisi apa pun. Silinder udara dapat berayun di sekitar sumbu telinga tengah, yang cocok untuk silinder ukuran lubang panjang. Desain braket instalasi untuk TC dan TC-M stabil secara struktural, memastikan bahwa silinder udara tidak bergetar selama gerakan balasan kecepatan tinggi.

mengirimkan permintaan

Deskripsi Produk

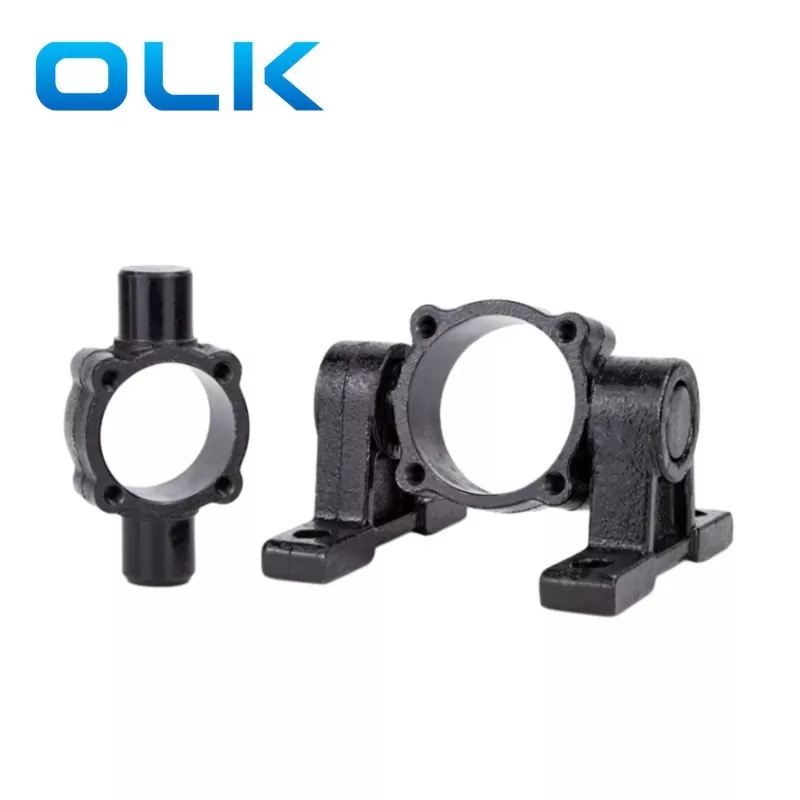

Dibandingkan dengan braket TC, braket pemasangan TC-M memiliki dua basis pemasangan tambahan, dan struktur braket TC-M lebih kuat, cocok untuk aplikasi dengan frekuensi operasi silinder tinggi atau kekuatan pendorong yang tinggi.

Baik ayunan braket pemasangan TC dan TC-M memiliki karakteristik rotasi 360 °. TC/TC-M dapat melakukan gerakan lengan rocker vertikal dan menyesuaikan tingkat kebebasan gerakan silinder udara, jas untuk skenario kerja seperti peralatan pengemasan, sistem penyortiran, peralatan perakitan, dll.

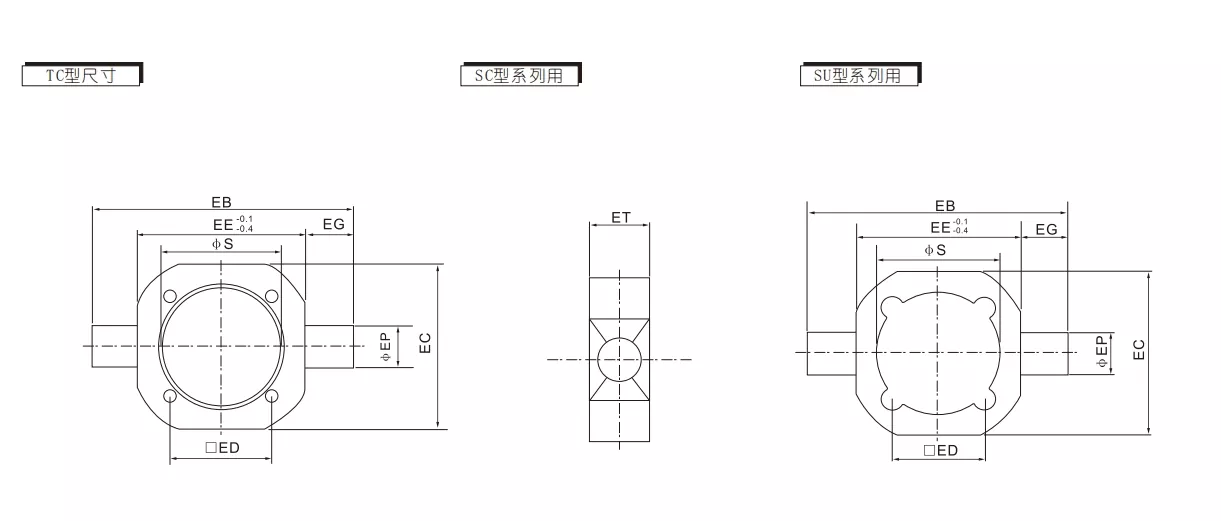

TC Bracket Data Dimensi Eksternal

Kode / Diameter Bore	EB	Ec	Ed	Dari	MISALNYA	Ep	Et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

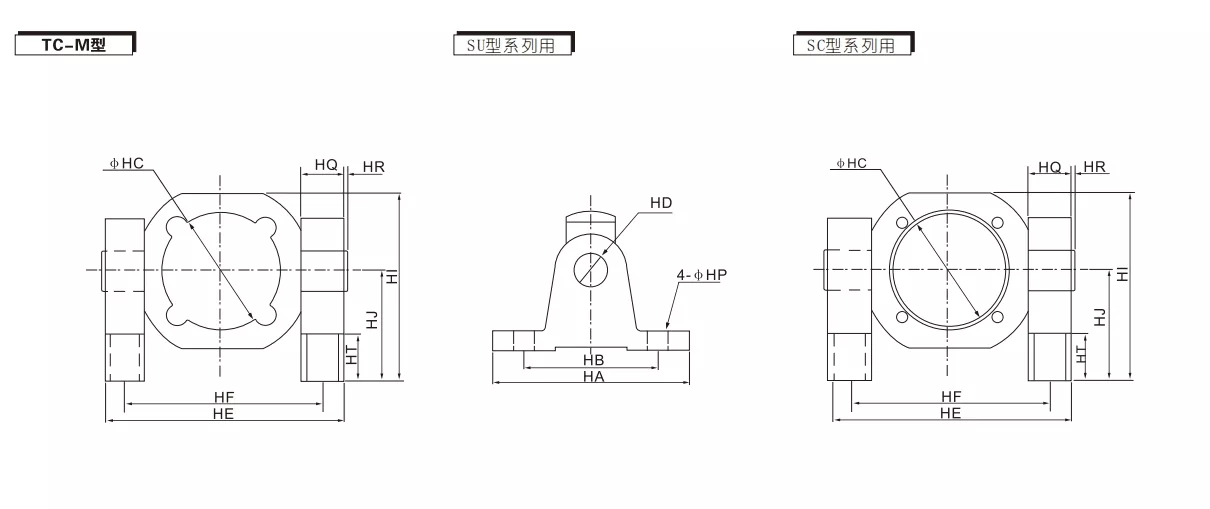

Data dimensi eksternal braket TC-M

Kode / Diameter Bore	HA	HB	HC	HD	DIA	Hf	HAI	HJ	Markas	Jam	Ht	Hp
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Apa perbedaan antara tanda kurung TC dan TC-M?

TC Bracket: Biasanya braket instalasi standar, cocok untuk kebutuhan instalasi umum.

Braket TC-M: Dirancang sebagai braket instalasi yang lebih baik, mungkin lebih cocok untuk lingkungan instalasi tertentu atau memberikan dukungan yang lebih stabil.

Apa bahan untuk braket TC?

Bahan Olk Brand TC Bracket adalah besi.

Untuk silinder apa yang cocok dengan TC/TC-M Bracket?

Setelan braket pemasangan TC untuk silinder pneumatik SC.
