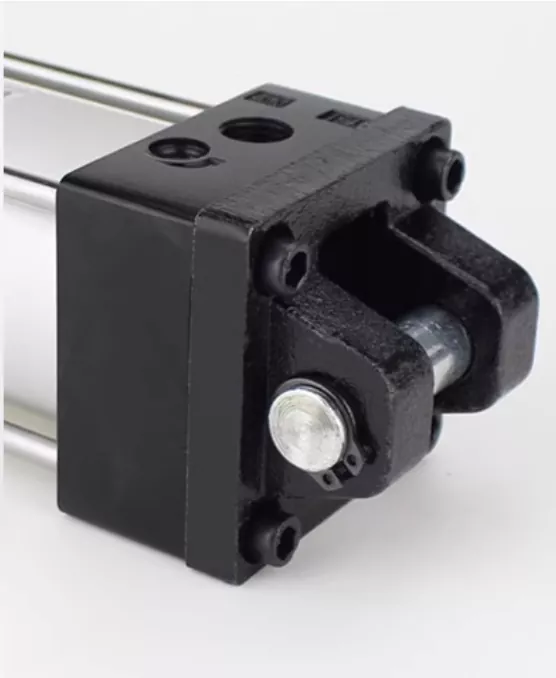

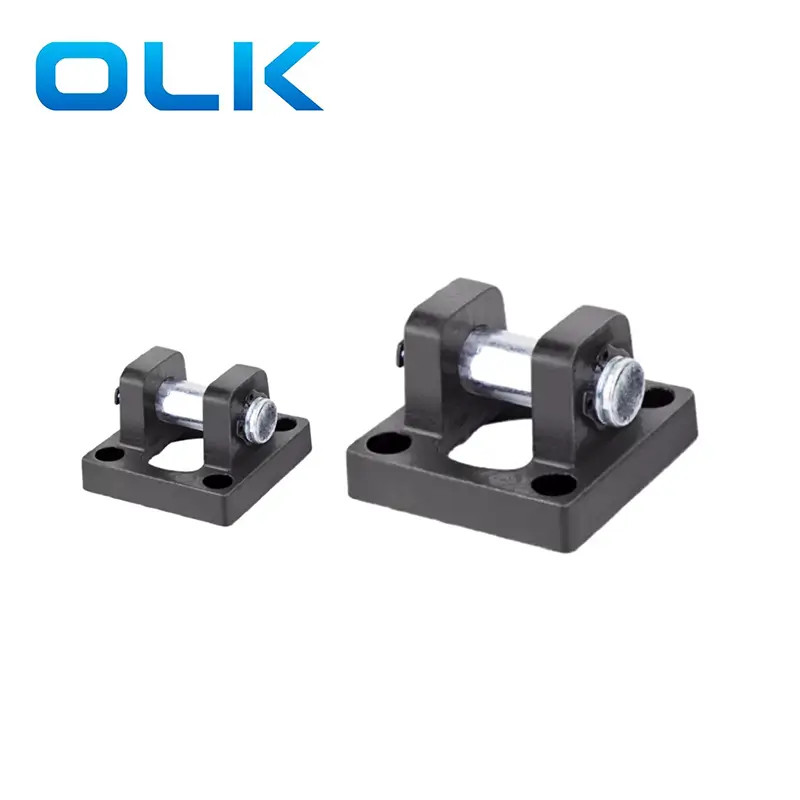

OLK pneumatic company double ear rear mount-CB clevis mounting bracket for SC series pneumatic cylinder.CB clevis bracket have double-sided with symmetrical and centr slot design.It have a better alignment and stability.It is commonly used in hinged or center-mounted application and works well with U-shaped mounting brackets.The structure offers higher strength and even force distribution, making it ideal for high-speed or frequent-motion Systems.cb Braket Pemasangan Clevis Cocok untuk silinder pneumatik ukuran sedang hingga besar, beban tugas berat, atau aplikasi dinamis.
CB Clevis Mounting Bracket yang banyak digunakan dalam peralatan pencetakan, mesin makanan, saluran pengemasan, dan perangkat lain yang memerlukan koneksi mengambang di ujung yang bergerak.
|

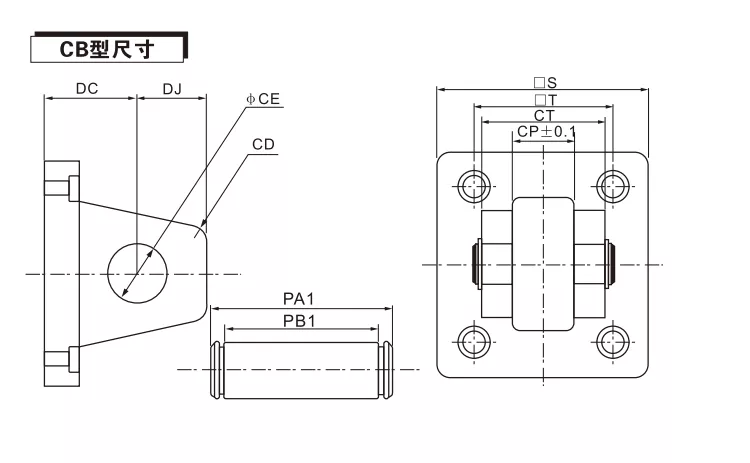

Kode / Diameter Bore |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
Ce |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
Cp |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Silinder pneumatik apa yang dapat digunakan pada braket pemasangan CB Clevis?
Posisi instalasi dari empat lubang berulir diperbaiki dan hanya dapat digunakan untuk silinder SC,
Bagaimana cara menginstal CB Cylinder Clevis Mount pada silinder SC?
Sejajarkan empat sekrup dengan empat lubang berulir di bagian bawah silinder SC, perbaiki posisi mereka dengan sekrup, dan akhirnya mengencangkan setiap lubang berulir dalam urutan
Apa perbedaan antara CA dan CB?
CA Clevis adalah Clevis tunggal, CB Clevis adalah clevis ganda.
Apakah braket pemasangan CB CLVIS termasuk sekrup?
Spesifikasi yang berbeda dari CB Cylinder Clevis Mount menggunakan sekrup yang berbeda. Silakan berkonsultasi dengan penjualan untuk pertanyaan dan kutipan tertentu
