FA Flange Mount adalah braket pemasangan depan yang digunakan untuk seri silinder pneumatik standar SC.

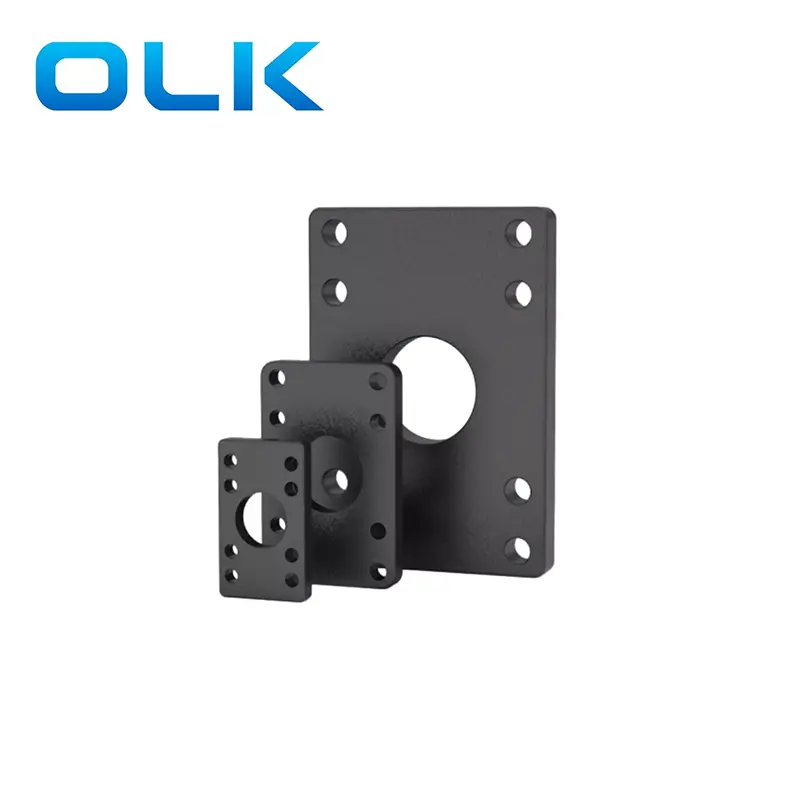

FA Flange Mount adalah flat persegi panjang hitam dengan lubang pemasangan, memungkinkan silinder pneumatik seri SC tetap dengan aman ke mesin dan permukaan dari ujung non-batang. Ini sesuai dengan ISO 15552 atau ISO 6431 Silinder Standar.
Aplikasi: Karena kesesuaian braket silinder flange-front untuk memasang peralatan dengan braket atau lengan robot di ujung depan, dan biasanya pada bidang yang sama dengan lubang pemasangan mesin otomatis. Jadi ada beberapa skenario aplikasi khas sebagai berikut
Mesin pengemasan: Gerakan linier posisi tetap dengan kontrol stroke yang tepat.
Peralatan Otomasi: Pemasangan yang stabil untuk silinder dalam posisi vertikal atau horizontal.
Penanganan Bahan: Digunakan dalam perlengkapan di mana silinder perlu dibaut dengan aman.
Stasiun pemesinan: Untuk menekan, mendorong, atau menjepit tindakan yang membutuhkan gerakan lateral nol.
Tes rig dan unit kontrol: Di mana posisi silinder yang kaku sangat penting untuk pengulangan.
|
Sc |
63 |
X |
50 |
- |
S |
- |
Fa |
|
Silinder pneumacit standar serial SC |
Ukuran Bore |
|
stroke |
|
S ： Magnetik |
|
FA: Kepala Silinder dengan Mount Flange |
|
|
|
|
|
|
Blank: non |
|
|
|

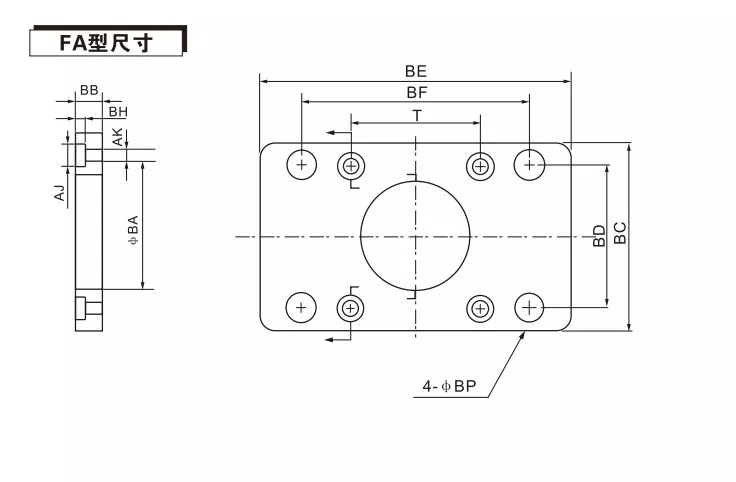

Kode / Diameter Bore |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
MENJADI |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Dan |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Bisakah braket silinder flensa depan FA dicocokkan dengan silinder lain untuk digunakan?
Lubang instalasi dari berbagai silinder memiliki posisi yang berbeda, dan pelat flensa FA yang cocok harus digunakan. Pelat flange seri FA ini hanya dapat digunakan dengan silinder standar seri SC.
Yang berbeda dengan olk fa flange mount dan flensa belakang fb？

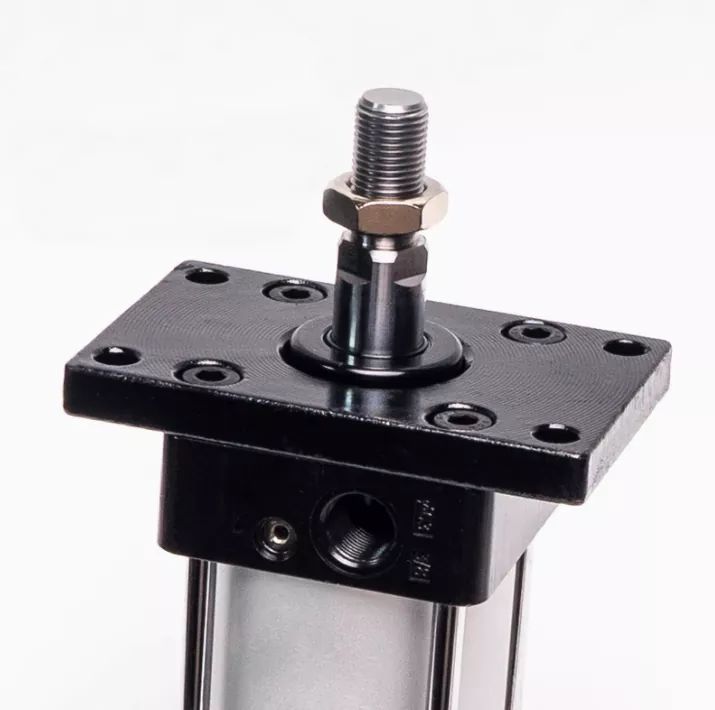

FA Front Flange: Sambungkan ujung depan silinder ke peralatan, dengan batang piston menghadap ke luar selama pemasangan. Umumnya digunakan dalam skenario front-end peralatan dan muatan.
FB Flange Belakang: Sambungkan ujung belakang silinder ke peralatan, dan sembunyikan badan silinder di belakang braket. Cocok untuk situasi di mana tubuh silinder perlu diperbaiki dan posisinya dipertahankan.
