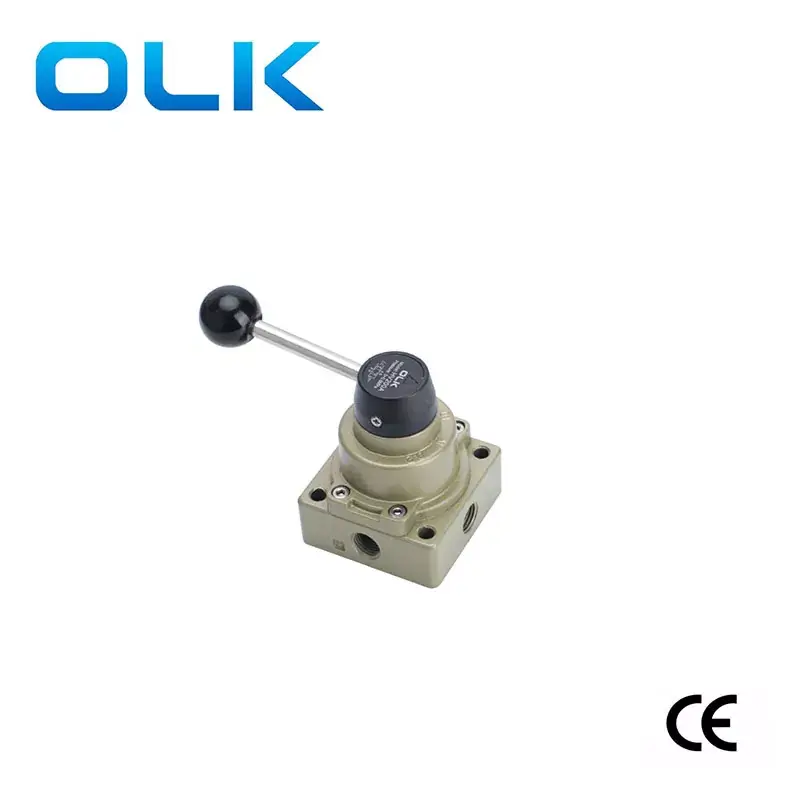

Ouleikai (OLK) HV200A/B katup dua arah empat port yang dioperasikan dengan tangan dioperasikan secara manual, dengan peralihan jalur udara dilakukan dengan memutar pegangan katup. Mereka mudah dioperasikan dan intuitif, tidak memerlukan pasokan energi tambahan. Katup port HV200B 2/4 dilengkapi peredam internal di port pembuangan bawah.
Katup Putar Manual Seri OLK HV200 4 Arah serbaguna dan cocok untuk berbagai sistem pneumatik. Dengan kinerja yang stabil, keandalan, dan efektivitas biaya, ini adalah pilihan ideal untuk kontrol sistem pneumatik.
Katup putar manual seri HV200 4 arah Roda gigi yang berbeda menghasilkan aksi silinder yang berbeda.
Saat dipindahkan ke gigi 02, lubang pembuangan B melepaskan udara, lubang pembuangan A mengeluarkan ventilasi, dan silinder memanjang.
Saat dipindahkan ke gigi N, lubang pembuangan A dan B tertutup, dan silinder berhenti di tengah jalan.
Saat dipindahkan ke gigi 01, lubang pembuangan A mengeluarkan udara, lubang pembuangan B mengeluarkan udara, dan silinder memendek.
|
Kode pemesanan |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
Model |
seri |
|
|
Fungsi |
Ukuran pelabuhan |
|
HV：Katup putar manual tangan seri HV |
seri 2:200 |
|
|
A: Antarmuka segi empat |
08:RC1/4 |
|
|
|
|
|
B:B: antarmuka dua sisi, dengan redaman suara di bagian bawah |
|
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||
|
Modus tindakan |
Kontrol TANGAN |
|||
|
Ukuran Pelabuhan |
Saluran Masuk=Keluar=PT1/4 |
|||
|
Kisaran tekanan |
0,15-0,8MPa (21-114PSI) |
|||
|
Posisi |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
|
Tekanan Bangun |
'-10-60℃ |
|||
|
Tekanan bukti |
1,5MPa(215psi) |
|||
|
Katup Putar Tangan Pneumatik OLK – Perbandingan 5 Model |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Model lama |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posisi |
2 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
3 Posisi 4 Arah |
|
|
3 Posisi 4 Arah |
|
|
|
|
|
|
|
|
|
Ukuran pelabuhan |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Fitur produk |
Pemasangan panel |
|
A: Antarmuka segi empat B: antarmuka dua sisi, dengan redaman suara di bagian bawah |
|
|
|
|
|
Kosong：Satu lubang di satu sisi L：Dua lubang di sisi berlawanan；D：Empat lubang di bawah； |
|
|
|
|
|
|
|
|
|
|
|
|
Menangani |
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan yang bisa dilepas |
|
Pegangan Tidak Dapat Dilepas/Plastik |
|
Pegangan yang dapat dilepas, pegangan anti-melepuh |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensi dasar |
Seri 200:62mm |
|
61,3 mm |
|
74mm |
|
74mm |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Media kerja |
Udara（Menyaring melalui layar filter lebih dari 40μm） |
|||||
|
Modus tindakan |
Kontrol TANGAN |
|||||
|
Ukuran Pelabuhan |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Kisaran tekanan |
0,15-0,8MPa (21-114PSI) |
|||||
|
Posisi |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
2/4 Pelabuhan |
3/4 Pelabuhan |
|
Tekanan Bangun |
'-10-60℃ |
|||||
|
Tekanan bukti |
1,5MPa(215psi) |
|||||
