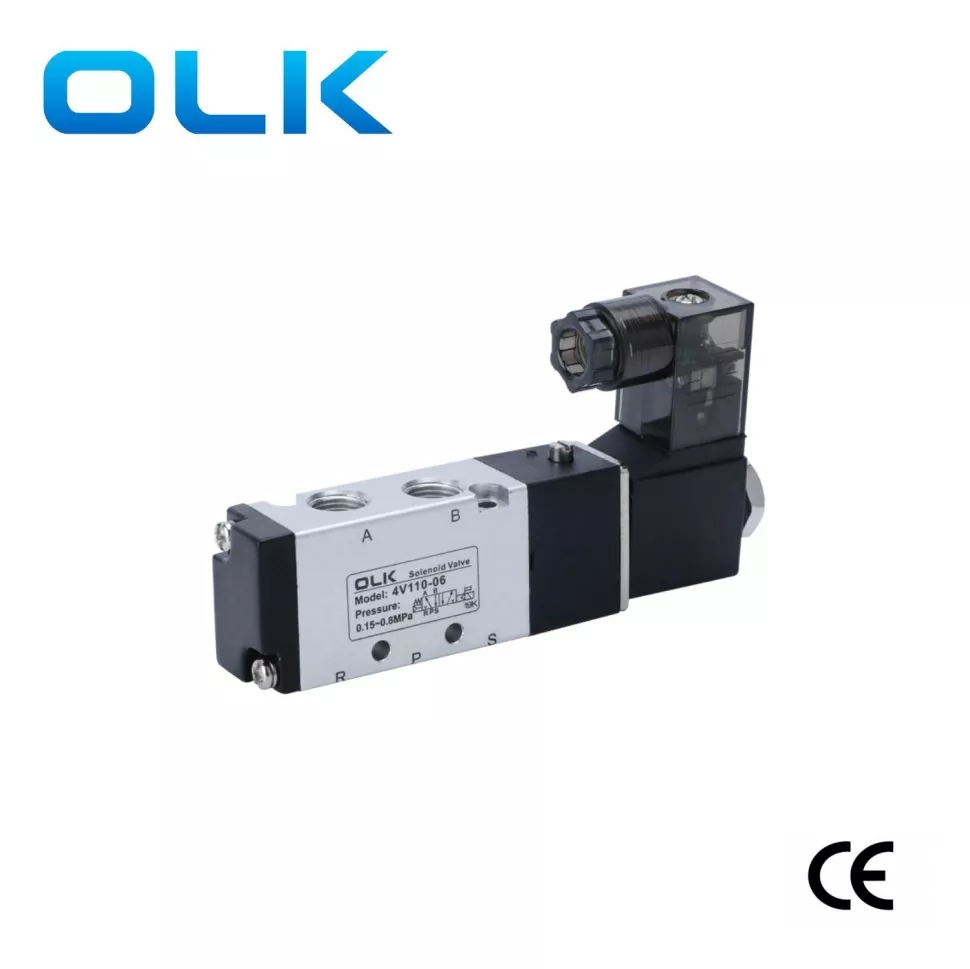

OLK 4V100 Solenoid Valve 5 Way, 5/2 Way Pneumatic Solenoid Valve lulus sertifikasi CE. Ukuran penampilan adalah model terkecil, dengan desain ringkas dan spesifikasi antarmuka 1/8 ’. Katup solenoid 4V100 cocok untuk sistem pneumatik yang lebih kecil dengan laju aliran yang lebih rendah. Diterapkan pada perangkat kecil atau silinder kecil yang membutuhkan kontrol yang tepat.
|
Kode pemesanan |
|
|
|
|
|
|
4v |
1 |
10 |
6 |
AC110V |
|
|
Model |
Kode |
tipe katup |
Ukuran port |
voltase |
Kumparan bukti ledakan |
|
4V: Sports2 (3) Posisi katup solenoid |
Seri 1: 100 |
10: Solenoid tunggal 5/2 jalan |
M5: M5X0.8 |
AC220V |

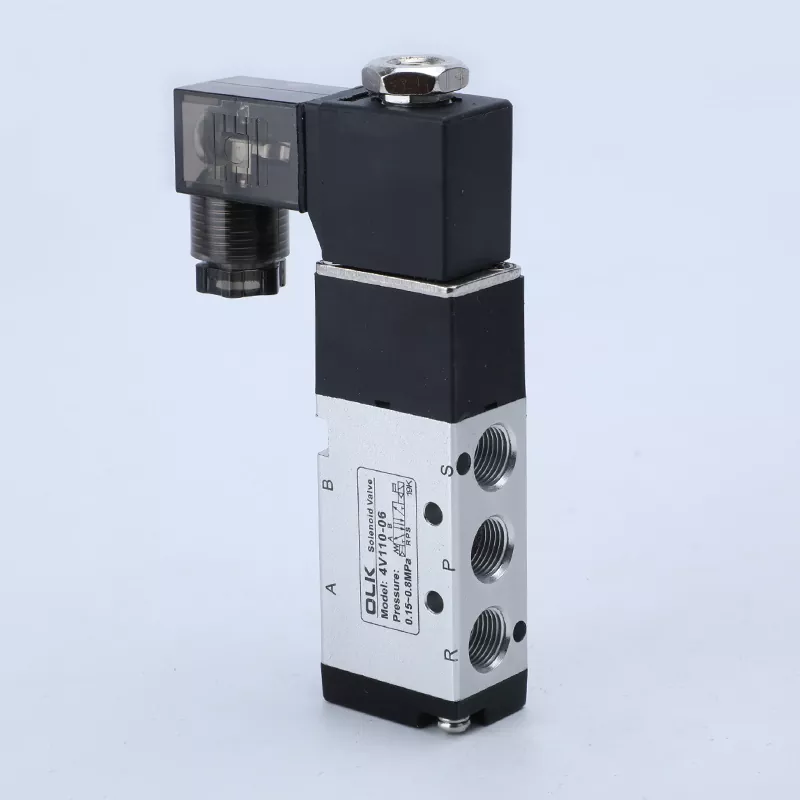

Tidak: Jenis DIN |
|
|
|
20: Katup solenoid ganda 5/2 jalan |
06: 1/8 '' |
DC24V |

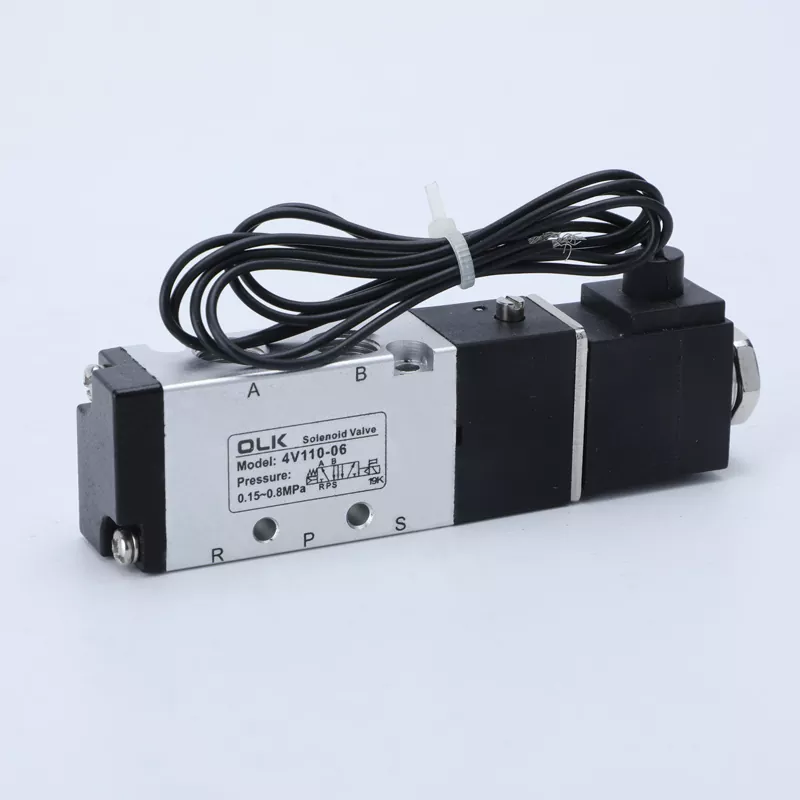

I: Jenis garis |
|
|
|
30C: Solenoid Double Vlave5/3way Center Tertutup |
|
AC110V |
|
|
|
|
30e: Solenoid Double Vlave5/3way Center Center |
|
AC24V |
|
|
|
|
30p: katup solenoid ganda 5/3 jalan pusat tekanan |
|
DC12V |
|
|
Model |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Media kerja |
Udara （filter melalui layar filter lebih dari 40μm） |
|||
|
Mode aksi |
Jenis pilot internal |
|||
|
Ukuran port |
Inlet = outlet = port knalpot = m5 |
Inlet = outlet == G1/8 |
||
|
Area cross-sectional yang efektif |
5.5mm² （CV = 0.31） |
5.0mm² （CV = 0.28） |
12.0mm² （CV = 0.67） |
9.0mm² （CV = 0,5） |
|
Posisi |
5/2 port |
5/3 port |
5/2 port |
5/2 port |
|
Rentang tekanan |
0,15-0,8 MPa (21-114psi) |
|||
|
Tekanan bukti |
1.5mpa (215psi) |
|||
|
Tekanan kerja |
‘-20-70 ℃ |
|||
|
Bahan tubuh |
Paduan Aluminium |
|||
|
Pelumasan |
Tidak perlu |
|||
|
Max. Frekuensi Operasi |
5 kali/detik |
3 kali/detik |
5 kali/detik |
3 kali/detik |
|
Berat |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06 ： 175g |
200 g |
