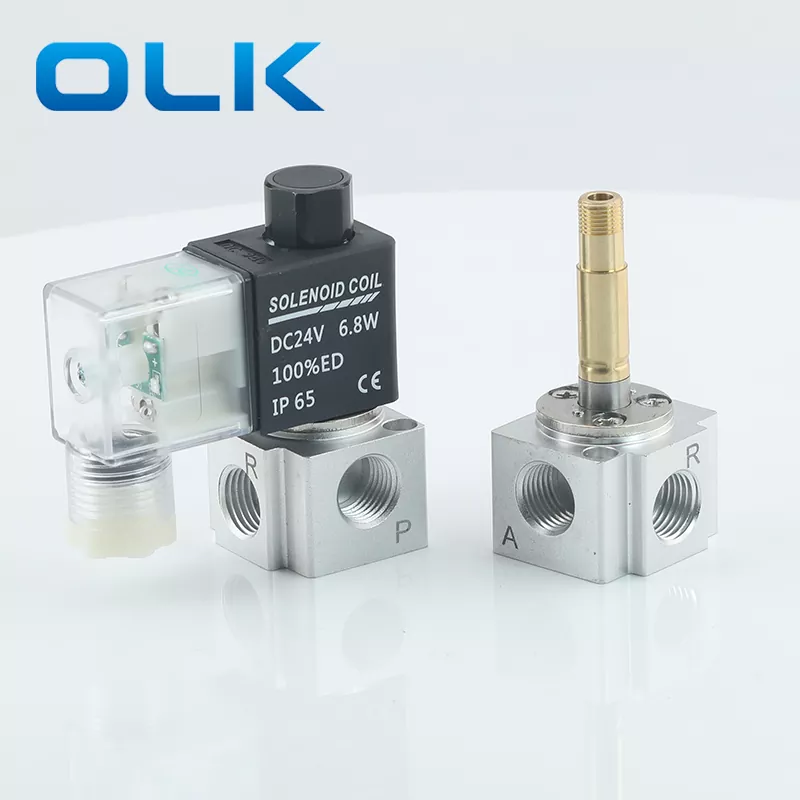

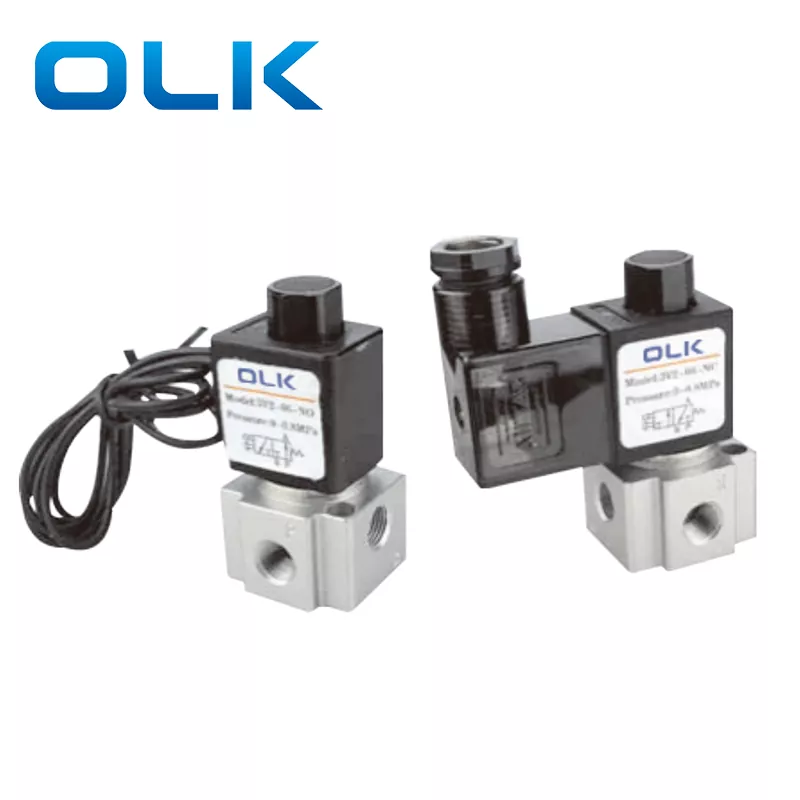

Katup solenoid 3V2 kecil, ringan, dan mudah dipasang. Bodinya terbuat dari aluminium kuat yang tahan karat dan kerusakan. Katup menggunakan koil solenoid yang andal dengan opsi daya DC12V, DC24V, AC110V, atau AC220V.
Katup solenoid 3V2 merek OLK ini berfungsi dengan baik untuk kontrol udara aliran sedang. Beralih dengan cepat, menggunakan sedikit daya, dan bertahan lama. Biasanya tertutup (NC), biasanya terbuka (NO), atau solenoid ganda. Ini sering digunakan di jalur otomasi, mesin pengemasan, mesin cetak, dan mesin makanan. Ukurannya yang kecil membuatnya cocok untuk ruangan sempit.
1. Struktur akting langsung dengan peralihan sensitif.
2. Tersedia tipe biasanya tertutup (NC) dan biasanya terbuka (NO).
3. Desain penutup koaksial untuk penyegelan yang baik dan aliran besar.
4. Tidak diperlukan pelumasan.
5. Dilengkapi dengan penggantian manual untuk kemudahan instalasi dan pengujian.
6. Beberapa pilihan tegangan standar tersedia.
|
Kode pemesanan |
||||||||
|
3V |
2 |
- |
08 |
tidak |
A |
|
|
|
|
Model |
Kode |
|
Ukuran pelabuhan |
Tipe akting |
Tegangan standar |
Entri listrik |
Jenis benang |
|
|
NC: biasanya tertutup |
seri 2:2 |
|
06:G1/8 |
NC: biasanya tertutup |
J: AC220V |
Kosong: tipe ANDA |
Kosong:G |
|
|
|
|
|
08:G1/4 |
TIDAK: biasanya dibuka |
B:DC24V |
I: Tipe garis |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Model |
3V206 |
3V208 |
|
Media Kerja |
Udara (disaring dengan filter 40 μm atau lebih) |
Udara (disaring dengan filter 40 μm atau lebih) |
|
Tipe Akting |
Akting Langsung |
|
|
Ukuran Pelabuhan |
G1/8 |
G1/4 |
|
Posisi & Cara |
2 Posisi 3 arah |
|
|
Daerah Efektif |
3,2 mm²(Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Pelumasan |
Tidak diperlukan |
|
|
Kisaran Tekanan Operasi |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Tekanan Bukti |
1,5 MPa (215 psi) |
|
|
Suhu Pengoperasian (℃) |
-20 ~ 70 |
|
|
Bahan Tubuh |
Paduan Aluminium |
|
|
Tegangan standar |
AC220V AC110 AC24V DC24V DC12V |
|
Rentang Tegangan |
AC：±15% DC :±10% |
|
Konsumsi Daya |
AC:7VA DC:7.0W |
|
Kelas Perlindungan |
IP65(DIN40050) |
|
Kelas Isolasi |
Tingkat B |
|
Tipe Penghubung |
NC: biasanya tertutup |
|
Waktu Eksitasi Min |
0,05 Detik |
|
TIDAK. |
Nama |
|
1 |
Sekrup Countersunk |
|
2 |
Lengan Pengatur Jarak |
|
3 |
Lengan Pengatur Jarak |
|
4 |
Musim semi |
|
5 |
Tubuh |
|
6 |
Paking |
|
7 |
Perakitan Solenoida |
|
8 |
Batang Pendorong |
|
9 |
Gulungan |
|
10 |
Memindahkan Inti Besi |
|
11 |
Mesin Cuci Tetap |
|
12 |
Kacang Tetap |
|
13 |
Tombol Manual |
|
14 |
Terminal |
|
15 |
paking terminal |
|
Barang |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V1-M5/3V1-06 |
3V3-08 |
|
Media Kerja |
Udara |
Udara, Air, Minyak |
Udara |
Udara |
|
Keadaan Awal: |
FAQ: |
TIDAK/TIDAK |
3V |
3V |
|
Jenis Aktuasi |
Akting Langsung |
Akting Langsung |
Akting Langsung |
Akting Langsung |
|
Ukuran Pelabuhan |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posisi & Cara |
3 Posisi Port 2 |
2 Posisi Port 2 |
3 Posisi Port 2 |
3 Posisi Port 2 |
|
Pelumasan |
Tidak Diperlukan |
Tidak Diperlukan |
Tidak Diperlukan |
Tidak Diperlukan |
|
Tekanan Kerja |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Tekanan Bukti |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Ukuran Lubang |
1,5 MPa |
φ2,5mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (aliran udara besar) |
T: Apa perbedaan utama antara katup solenoid 3V2 dan 3V3?
A: 3V2: aliran tengah, cocok untuk sistem kontrol pneumatik kecil
3V3: aliran tinggi, cocok untuk beberapa silinder atau aplikasi aliran tinggi.
Perbedaan struktur: 3V3 memiliki bodi yang lebih besar dan dapat menangani tekanan dan aliran yang lebih tinggi.
T: Berapa ukuran lubang katup solenoid 3V2?
A: ukuran lubang katup 3V2-06 adalah 3.2mm; Ukuran lubang katup 3V2-06 adalah 3.4mm
T: Produk apa yang dapat digantikan oleh OLK 3V2?
A: OLK 3V2 dapat menggantikan katup solenoid seri AIRTAC 3V2 dengan fungsi dan spesifikasi serupa.
