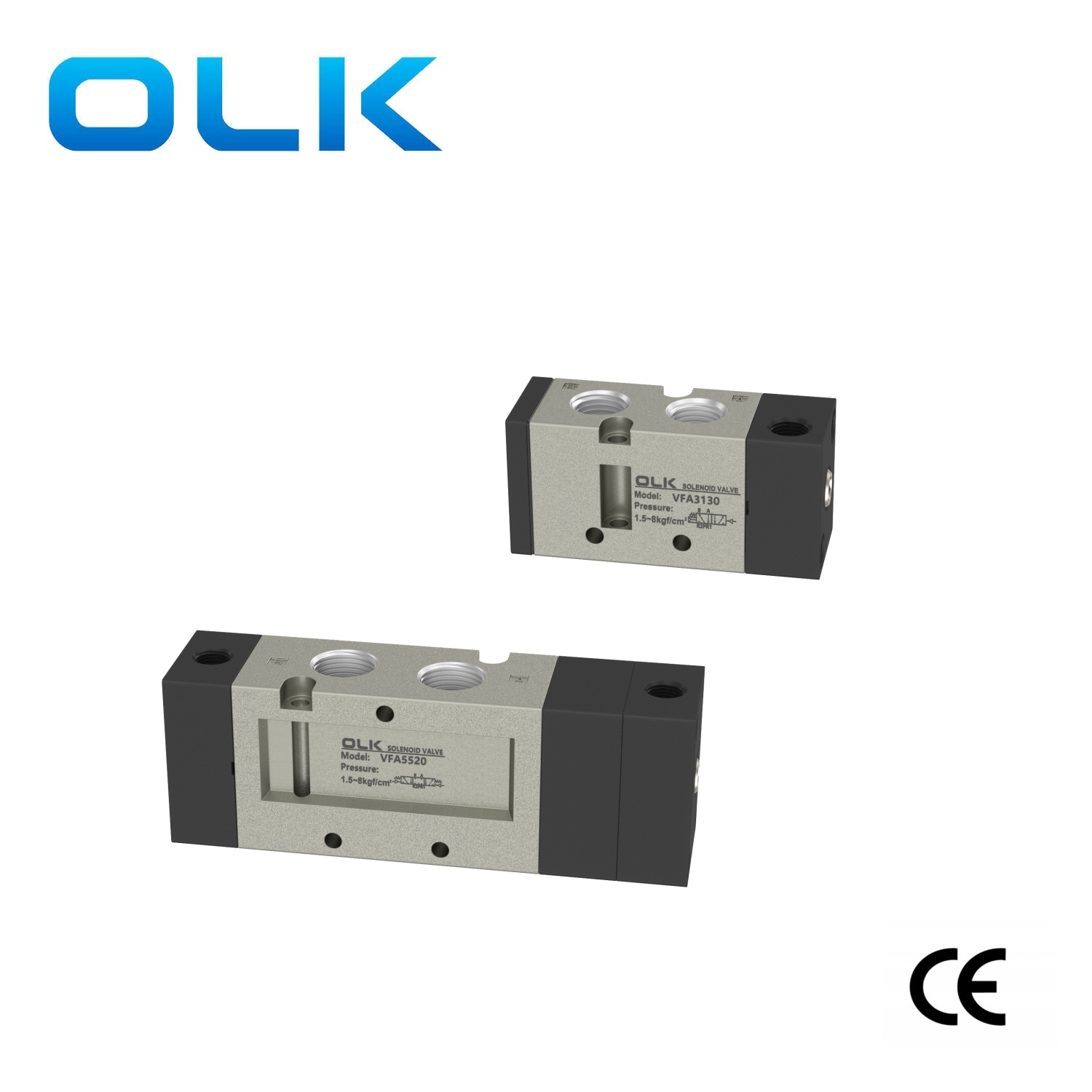

Katup pembalik kontrol pneumatik Seri Ouleikai (OLK) VFA menawarkan tiga opsi jalur udara: tiga port dua arah, lima port dua arah, dan lima port tiga arah. Inti katup beralih berdasarkan tekanan pneumatik untuk mengubah arah aliran udara. Tekanan pneumatik ini dikenal sebagai tekanan pilot atau tekanan kontrol, yang diberikan secara eksternal. Benang antarmuka badan katup kontrol udara VFA bebas duri, dan bagian dalam badan katup halus. Ia menggunakan layar filter 40 mikron untuk penyaringan pengotor yang efisien, memperpanjang umur cincin penyegel.
Katup kontrol pneumatik VFA banyak digunakan di berbagai sektor industri seperti petrokimia, pembangkit listrik, farmasi, dll, untuk mengendalikan arah dan aliran gas. Selain itu, ini juga dapat digunakan dalam sistem otomasi industri untuk tugas-tugas seperti kontrol pipa cair, kontrol pipa gas, dan kontrol jalur produksi otomatis.
SIMBOL:
Kode pemesanan
VF3
130
4
G
B
02
SERI
GULUNGAN & POSISI
VOLTASE
JENIS GARIS
PANDUAN
UKURAN PELABUHAN
Katup solenoid tunggal 130:5/2 arah
3:110VAC
G: JENIS GARIS
02:PT1/4
Katup solenoid ganda 230:5/2 arah
4:220VAC
D: DARI
330:5/2 arah katup solenoid ganda bagian tengah tertutup
5:24VDC
DZ:DIN DENGAN CAHAYA
430:230:5/2 arah pusat pembuangan katup solenoid ganda
6:12VDC
530:230:5/2 arah pusat tekanan katup solenoid ganda
|
media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
kontrol udara eksternal |
|
pelumas |
tidak perlu |
|
Kisaran tekanan kerja MPa(psi) |
0,15~0,9 |
|
model |
Diameter pelabuhan |
sejumlah posisi |
Luas penampang efektif mm² (nilai CV) |
|
VFA3130-02 |
Saluran Masuk=Keluar=PT1/4 Buang=PT1/8 |
2 posisi 5 arah |
18(1) |
|
VFA3230-02 |
Saluran Masuk=Keluar=PT1/4 Buang=PT1/8 |
2 posisi 5 arah |
18(1) |
|
VFA3330-02 |
Saluran Masuk=Keluar=PT1/4 Buang=PT1/8 |
Tiga posisi lima arah |
18(1) |
|
VFA3430-02 |
Saluran Masuk=Keluar=PT1/4 Buang=PT1/8 |
Tiga posisi lima arah |
18(1) |
|
VFA3530-02 |
Saluran Masuk=Keluar=PT1/4 Buang=PT1/8 |
Tiga posisi lima arah |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 posisi 5 arah |
45(2.5) |
|
VFA5220-03 |
PT3/8 |
2 posisi 5 arah |
45(2.5) |
|
VFA5320-03 |
PT3/8 |
Tiga posisi lima arah |
45(2.5) |
|
VFA5420-03 |
PT3/8 |
Tiga posisi lima arah |
45(2.5) |
|
VFA5520-03 |
PT3/8 |
Tiga posisi lima arah |
45(2.5) |
