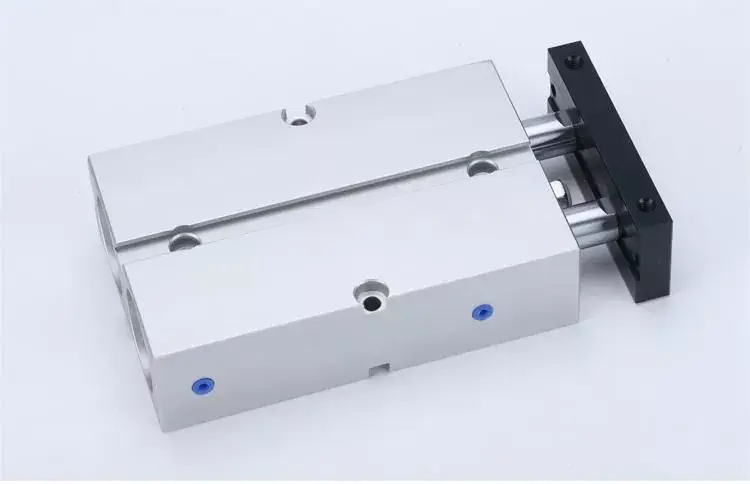

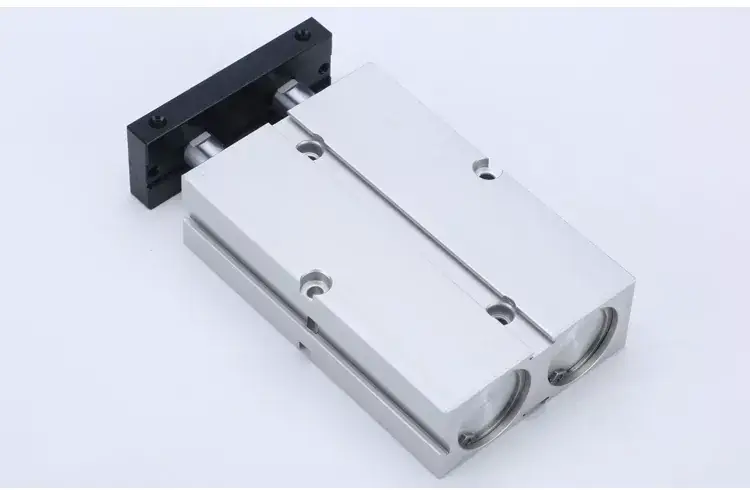

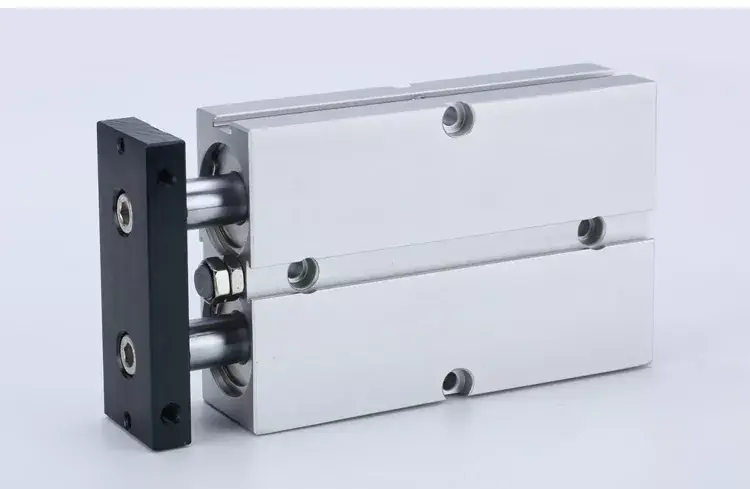

Pabrik kami berspesialisasi dalam pembuatan silinder sumbu ganda seri TN. Selamat datang untuk membeli silinder sumbu ganda seri TN dari Olk. Setiap permintaan dari pelanggan dibalas dalam waktu 24 jam. Silinder sumbu ganda Ouleikai (OLK) TN memungkinkan kontrol simultan dari beberapa sumbu, memfasilitasi jalur gerakan kompleks dan pekerjaan kolaboratif multi-sumbu.
Dibandingkan dengan menggunakan beberapa silinder sumbu tunggal secara terpisah, silinder sumbu ganda TN mengintegrasikan beberapa sumbu aktuasi, dengan bentuk pemasangan tubuh tertanam hemat ruang yang lebih kompak.
Pemasok pneumatik OLK dengan desain canggih dan algoritma kontrol yang dioptimalkan, ia mencapai pemanfaatan energi yang efisien dan efek hemat energi, mengurangi konsumsi energi dan biaya operasi.
Panel tetap silinder sumbu ganda TN memiliki lubang pemasangan di tiga sisi, memfasilitasi pemuatan multi-posisi. Ini memastikan kontrol sinkron yang tepat dari beberapa sumbu, memastikan gerakan sinkron dari masing -masing sumbu di jalur gerakan kompleks.
1. Mematuhi standar perusahaan.
2. Instalasi Tubuh Tertanam untuk Hemat Ruang.
3. Memiliki resistensi tekukan dan torsional tertentu, mampu menahan beban lateral.

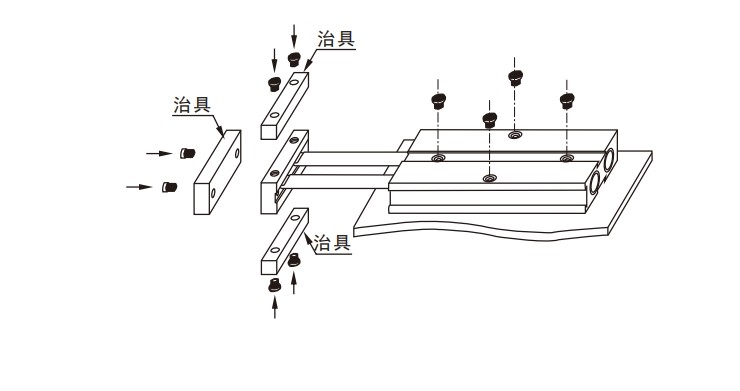

4. Lubang pemasangan di tiga sisi pelat tetap memfasilitasi pemasangan multi-posisi.
5. Pad tabrakan front-end yang dapat disesuaikan pada tubuh memungkinkan penyesuaian stroke silinder dan pengurangan dampak.
6. Rangkaian silinder ini dilengkapi secara standar dengan lampiran magnetik, dengan opsi non-magnetik tersedia.
|
Ukuran bor (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mode akting |
Akting ganda |
|||||
|
Media kerja |
Udara yang dibersihkan |
|||||
|
Tekanan kerja |
0.1-1.0 MPa (14-145psi) |
|||||
|
Tekanan bukti |
1,5 MPa (215psi) |
|||||
|
Kisaran suhu kerja |
‘-20-70 ℃ |
|||||
|
Rentang kecepatan kerja |
30-500 |
|||||
|
Mode buffering |
Bantal crash |
|||||
|
Presisi non-roating |
± 0,4 |
± 0,3 |
||||
|
Ukuran port |
M5 x 0,8 |
PT1/8 |
||||
Akurasi non-rotating mengacu pada sudut pelat tetap silinder dapat berputar ketika silinder berada dalam keadaan yang ditarik sepenuhnya.
Jenis utas pengambilalihan yang tersedia adalah NPT dan G.
PS: Semua silinder sumbu ganda seri TN dengan magnet.
TN Series Dual Axis Cylinder Symbol:
|
Kode pemesanan |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODEL |
|
Ukuran Bore |
|
stroke |
|
Magnet |
|
Benang |
|
TN: silinder batang ganda (akting ganda), seri penuh dengan magnet |
|
|
|
|
|
S: Dengan magnet |
|
Blank: utas PT |
|
|
|
|
|
|
|
|
|
T: utas NPT |
|
|
|
|
|
|
|
|
|
G: G Thread |
TN Series Dual Axis Cylinder Spesifikasi Standar:
|
Ukuran bor (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mode akting |
Akting ganda |
|||||
|
Media kerja |
Udara yang dibersihkan |
|||||
|
Tekanan kerja |
0.1-1.0 MPa (14-145psi) |
|||||
|
Tekanan bukti |
1,5 MPa (215psi) |
|||||
|
Kisaran suhu kerja |
‘-20-70 ℃ |
|||||
|
Rentang kecepatan kerja |
30-500 |
|||||
|
Mode buffering |
Bantal crash |
|||||
|
Presisi non-roating |
± 0,4 |
± 0,3 |
||||
|
Ukuran port |
M5 x 0,8 |
PT1/8 |
|
|||
Akurasi non-rotating mengacu pada sudut pelat tetap silinder dapat berputar ketika silinder berada dalam keadaan yang ditarik sepenuhnya.
Jenis utas pengambilalihan yang tersedia adalah NPT dan G.
PS: Seri Alltn Dual Axis silinder dengan magnet.
|

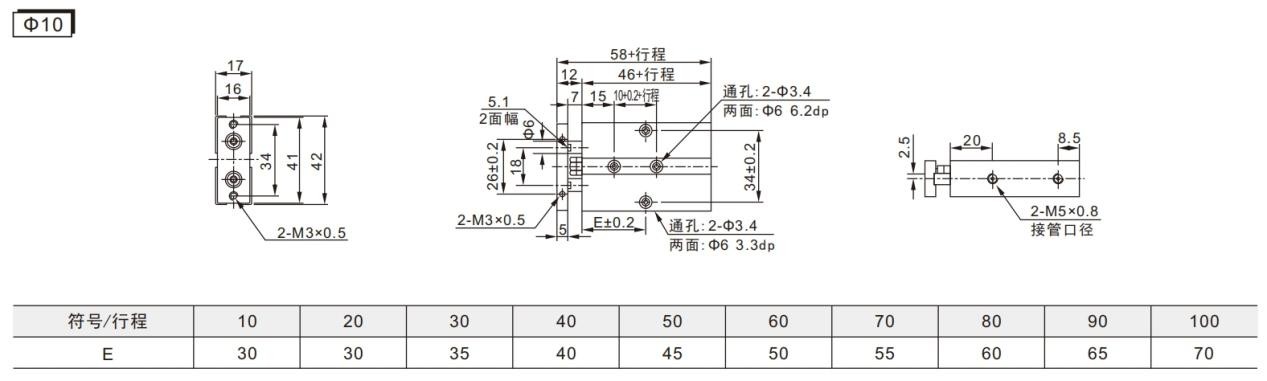

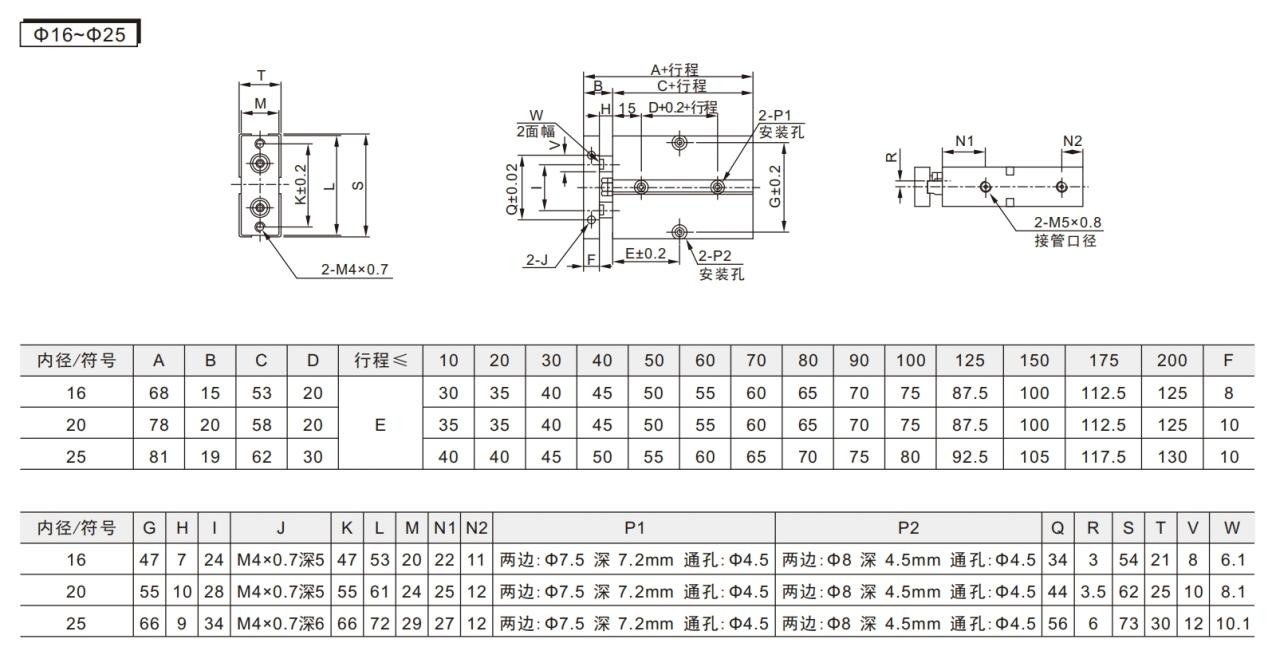

Bore (mm) |
Diameter batang piston (mm) |
Jenis akting |
Area yang efektif (mm²) |
Tekanan Udara (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Akting ganda |
Sisi dorong |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Sisi dorong |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Akting ganda |
Sisi dorong |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Sisi dorong |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Akting ganda |
Sisi dorong |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Sisi dorong |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Akting ganda |
Sisi dorong |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Sisi dorong |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Akting ganda |
Sisi dorong |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Sisi dorong |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Akting ganda |
Sisi dorong |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Sisi dorong |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
