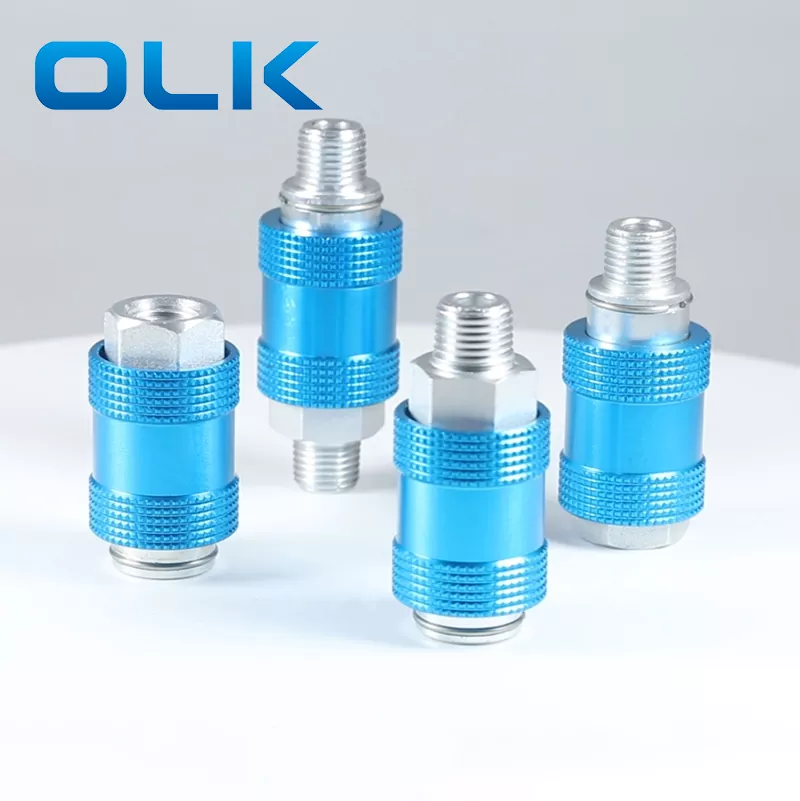

Olk MS Slide Valve 3-Way adalah komponen kontrol udara yang dioperasikan secara manual yang terutama digunakan untuk mengontrol dan CT dari aliran udara. Dengan menggeser sakelar secara manual, aliran udara dapat disesuaikan, memungkinkan pembukaan atau penutupan sirkuit udara.
MS Hand Slide Valves terbuat dari paduan aluminium, menawarkan resistensi konrosi yang sangat baik. Kompatibilitas tinggi dan berbagai spesifikasi dengan gugatan ukuran port G1/8, G1/4, G3/8, G1/2 untuk sebagian besar sistem pneumatik untuk memenuhi persyaratan sistem tertentu.
Slider manual yang dirancang secara ergonomis untuk penggunaan yang nyaman dalam pengaturan industri.
Simbol:
1. Efisiensi dan Keandalan: Operasi manual menghilangkan kompleksitas kontrol listrik atau pneumatik, memberikan keandalan dan kesesuaian yang lebih tinggi untuk skenario operasi manual darurat.
2. Struktur Sederhana: Tidak perlu komponen penggerak listrik atau pneumatik tambahan, membuatnya mudah dipelihara dan hemat biaya.
3. Peningkatan Keselamatan: Dengan cepat mematikan aliran udara selama pemeliharaan atau switching sistem, memastikan keamanan operator.
4. Desain Tahan: Dibangun untuk kinerja yang tahan lama, mampu menahan lingkungan kerja yang keras.
5. Compact and Light Weight: Terbuat dari paduan aluminium ringan, memastikan pemasangan dan operasi yang mudah tanpa menghabiskan banyak ruang.
1. Pastikan sistem pneumatik berada dalam keadaan yang tidak bertekanan sebelum memasang katup geser.
2. Sambungkan katup geser ke sistem pneumatik, memastikan koneksi disegel dengan benar.
3. Sebelum digunakan, periksa apakah katup beroperasi dengan lancar dan konfirmasikan bahwa slider bergerak dengan bebas di antara posisi yang sepenuhnya terbuka dan tertutup sepenuhnya.
4. Operasikan katup geser tangan MS dengan gaya stabil untuk menghindari merusak perangkat karena gaya yang berlebihan.
|
Kode pemesanan |
|
|
|
|
|
MS |
_ |
22 |
_ |
Mf |
|
MS: katup geser tangan paduan aluminium |
|
Ukuran port |
|
Ketik kode |
|
|
|
11/ G1/ 8 |
|
Blank: Jenis Standar |
|
|
|
22/G1/4 |
|
MM: Keduanya tipe jantan |
|
|
|
33/G3/8 |
|
MF: Tipe jantan jantan |
|
|
|
44/G1/2 |
|
FF: Keduanya tipe wanita-thread |
|
Media kerja |
Udara (disaring melalui filter lebih dari 40μm) |
|
Tindakan |
Tindakan langsung manual |
|
Jumlah posisi |
Dua posisi tiga arah |
|
pelumas |
tidak perlu |
|
Kisaran Tekanan Kerja MPA (PSI) |
0 Buka1.0 (~ 145) |
|
Resistensi tekanan yang dijamin |
1.5mpa (215psi) |
|
Suhu kerja ° C. |
-20∼70 |
|
Bahan tubuh |
Paduan Aluminium |
|
Model |
Ukuran port 1 |
Ukuran port 2 |
|
MS-11MF |
G1/8 |
G1/8 |
|
MS-11ff |
G1/8 |
G1/8 |
|
MS-11MM |
G1/8 |
G1/8 |
|
MS-22MF |
G1/4 |
G1/4 |
|
MS-22FF |
G1/4 |
G1/4 |
|
MS-22mm |
G1/4 |
G1/4 |
|
MS-33MF |
G3/8 |
G3/8 |
|
MS-33ff |
G3/8 |
G3/8 |
|
MS-33mm |
G3/8 |
G3/8 |
|
MS-44MF |
G1/2 |
G1/2 |
|
MS-44FF |
G1/2 |
G1/2 |
|
MS-44mm |
G1/2 |
G1/2 |
