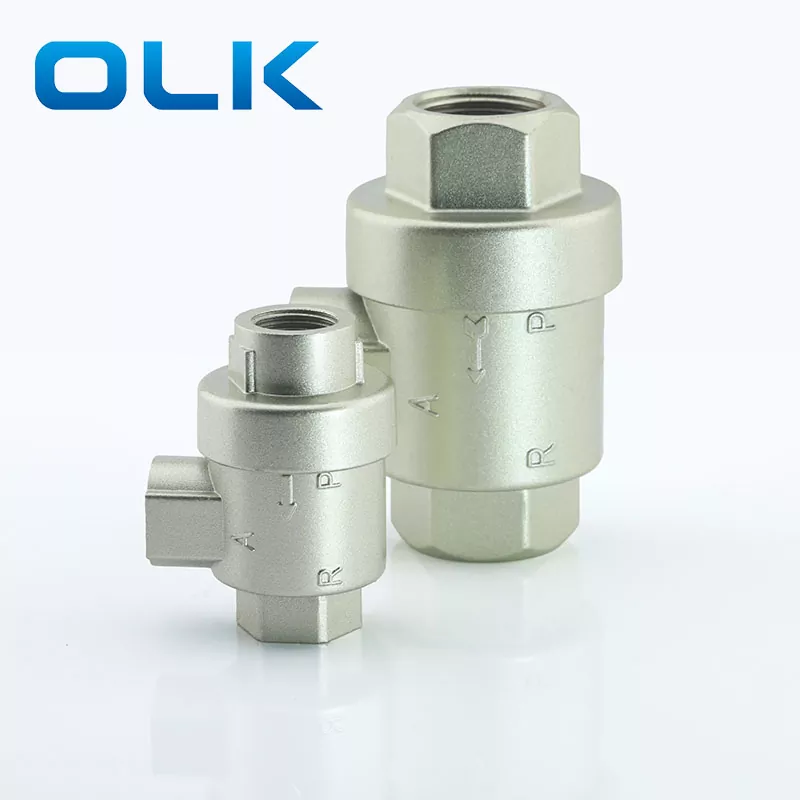

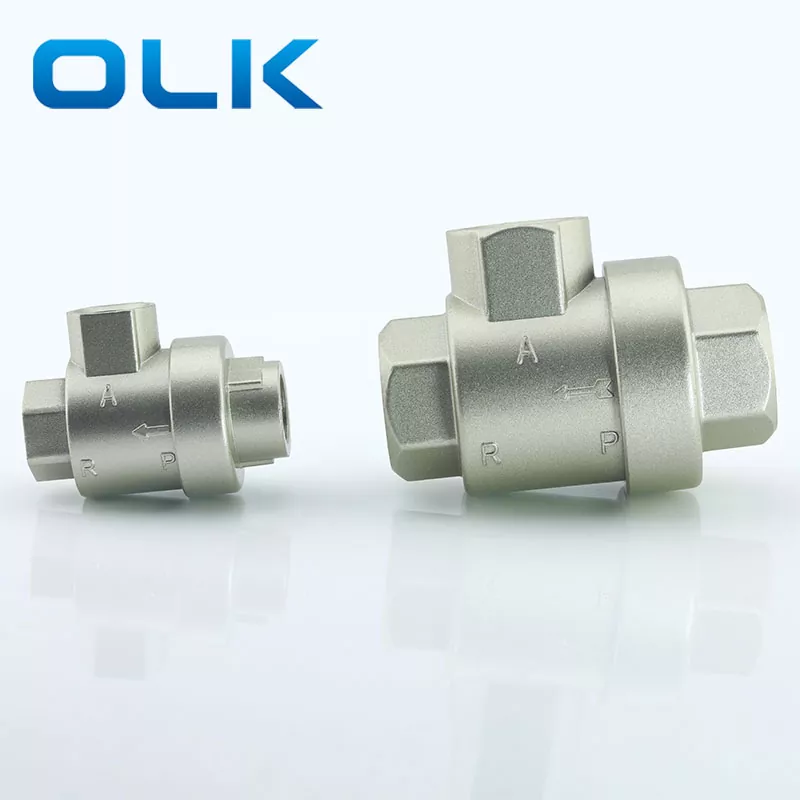

OLK XQ Quick Exhaust Valve adalah katup yang secara otomatis menghabiskan gas bertekanan dari outlet ketika tekanan saluran masuk turun ke nilai tertentu. Ketika ada tekanan udara di inlet, inti katup (cincin segel satu arah atau diafragma) didorong terbuka, menutup port pembuangan dan mengeluarkan dari outlet. Ketika saluran masuk dikosongkan, tekanan outlet mendorong inti katup untuk menyegel inlet, dan gas outlet dengan cepat melelahkan melalui port pembuangan. XQ Quick Exhaust Valve menawarkan lima opsi ukuran koneksi: M5, G1/8, G1/4, G3/8, dan G1/2.
Katup knalpot cepat XQ digunakan dalam situasi di mana komponen dan perangkat pneumatik perlu dikeluarkan dengan cepat. Jika dipasang di antara silinder dan katup arah, silinder dibuang secara langsung melalui katup buang XQ cepat alih -alih katup arah, secara signifikan meningkatkan kecepatan gerakan silinder. Efek ini sangat terlihat ketika pipa antara silinder dan katup panjang. Jika port pembuangan katup terarah besar dan pipa penghubung antara silinder dan katupnya pendek, memasang katup buang cepat tidak perlu.
Untuk mencapai knalpot cepat, tekanan pada inlet katup buang cepat harus dikosongkan dengan cepat, sehingga lorong knalpot di inlet (antara katup arah dan katup buang cepat) harus tidak terhalang.
Pastikan silinder memiliki kapasitas bantalan yang cukup saat menggunakan katup buang cepat XQ.
| Kode Pemesanan: |
|
| Xq17 | 0600 |
| Model: XQ Series 3/2 Way Quick Exhaust Valve | Ukuran port: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Spesifikasi |
Ukuran port |
Bore (mm) |
Aliran (m³/mnt) |
Daya Daya (Siklus X10⁴) |
Rentang Tekanan Operasi (MPA) |
Waktu respons |
|
Xq-m5 |
M5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0,03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0,3 |
≤ 0,03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0,9 |
≤ 0,03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2.5 |
≤ 0,04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4.5 |
≤ 0,05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
FAQ:
Apa fungsi katup buang cepat XQ?
Mengurangi konsumsi udara dan meningkatkan efisiensi energi sistem pneumatik:
Karena aksi silinder udara XQ katup knalpot cepat, silinder pneumatik hanya perlu menggunakan sejumlah kecil udara terkompresi selama gerakan, tanpa mengeluarkan sejumlah besar udara ke lingkungan. Ini membantu mengurangi konsumsi udara sistem dan meningkatkan efisiensi energi sistem pneumatik.
Apa yang harus dicatat saat memasang katup buang cepat XQ?

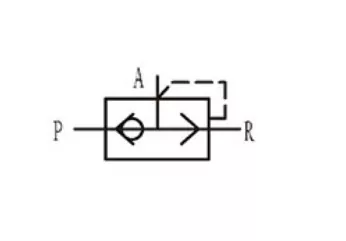

Pastikan arah pemasangan katup adalah benar, biasanya ditandai dengan p (inlet), A (outlet), dan r (port buang)
