Relai Pneumatik-listrik Pemancar

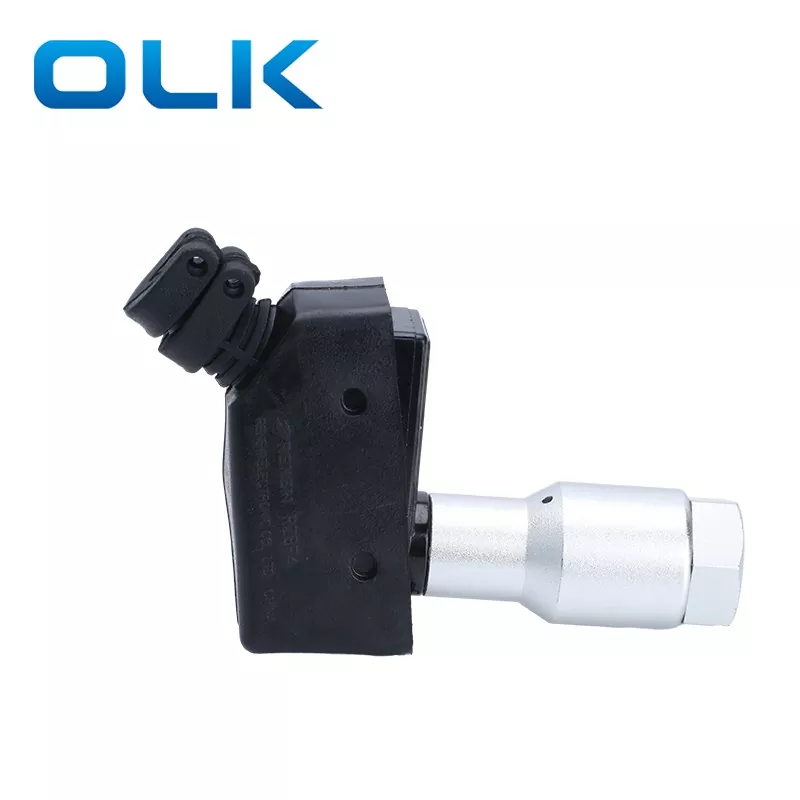

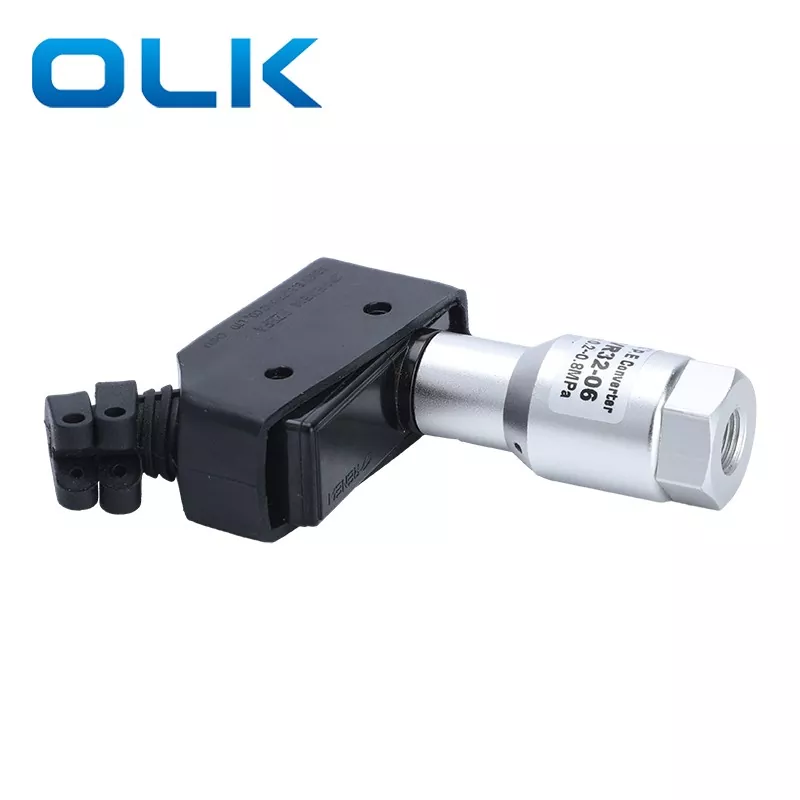

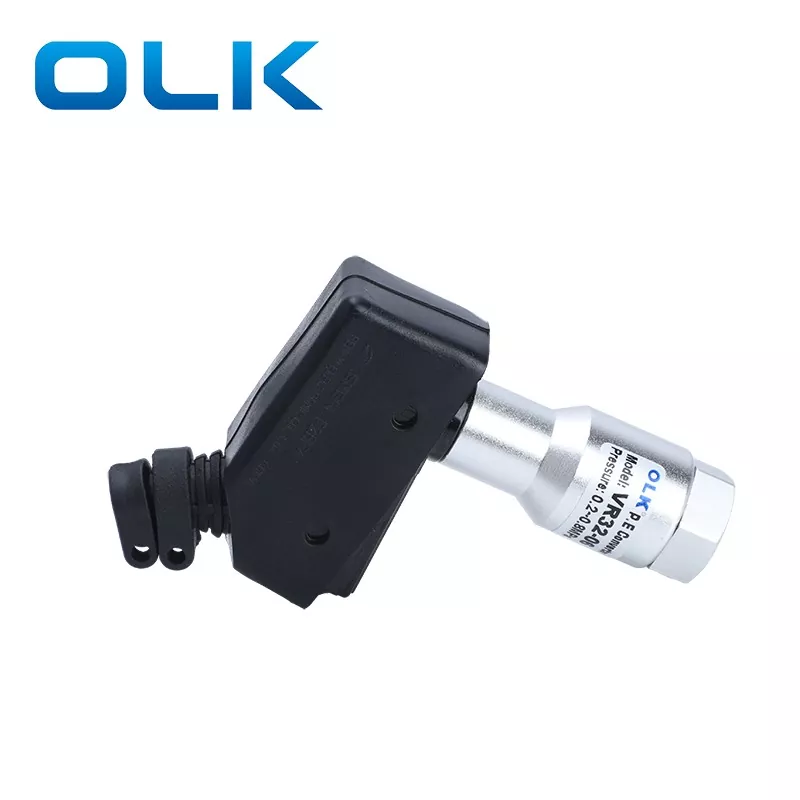

OLK Transmitter Relay Pneumatik-listrik  SMC TYPE Seri VR3200 adalah saklar tekanan yang mengubah sinyal pneumatik menjadi sinyal listrik. Terdiri dari lima bagian utama: saklar mikro, pegas, piston, badan, dan penutup. Tekanan pengoperasian 0,1-1,0 MPa VR3200 Antarmuka berulir presisi pneumatik-listrik tidak mudah dilepas. Kedua ujungnya dilengkapi dengan sumbat debu, dan penggunaan penutup pelindung khusus membuatnya lebih tahan lama dan memperpanjang masa pakainya.

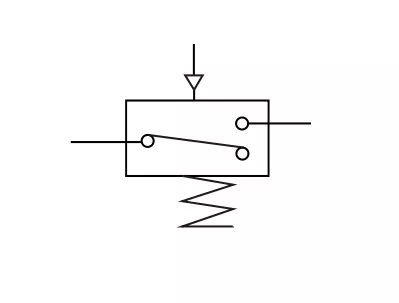

Simbol:

Aplikasi Sakelar Tekanan:

1. Deteksi Tekanan Silinder: Sakelar tekanan pneumatik mendeteksi tekanan dalam silinder.

2. Konfirmasi Vakum pada Lengan Robot: Di dekat mangkuk pengisap lengan robot pada konveyor otomatis, sakelar mengonfirmasi pengisapan.

3. Deteksi Kebocoran Gas: Menggunakan sensor tekanan rendah, sakelar mendeteksi perubahan kecil gas untuk mengukur kebocoran.

4. Manajemen Tekanan Pasokan: Dengan menghubungkan sakelar tekanan ke regulator dalam sistem pneumatik, tekanan suplai dapat diatur berdasarkan nilai tekanan yang ditampilkan. Selama pengoperasian, nilai yang ditampilkan menunjukkan apakah tekanan suplai tidak normal. Misalnya, dalam lini produksi pencucian, beberapa sakelar tekanan fluida memantau pasokan air, oli, dll. Pada silinder hidrolik, sakelar tekanan memastikan gaya palu.

5. Deteksi Posisi: Sakelar tekanan digital mendeteksi tekanan balik nosel untuk mengonfirmasi posisi benda kerja.

6. Kontrol Aliran Udara

7. Pemantauan Penyumbatan Filter: Sensor tekanan diferensial mengukur perbedaan tekanan di kedua sisi filter. Perbedaan yang lebih besar menunjukkan lebih banyak penyumbatan. Berdasarkan status penyumbatannya, filter dapat dibersihkan atau diganti.

8. Deteksi Ketinggian Cairan: Sensor tekanan diferensial mendeteksi ketinggian cairan dengan menyegel lubang udara bawah. Saat ketinggian cairan berubah, tekanan bersih pada pipa vertikal yang terhubung berubah, sehingga memungkinkan deteksi ketinggian.

Pemancar seri VR320 tipe SMC: Parameter umum Relai pneumatik-listrik

FAQuntuk Konverter Elektro-Pneumatik VR32:

1. Dapatkah Relai Elektro-Pneumatik VR32 Anda langsung menggantikan VR3200 atau VR3201 SMC?

Ya. Seri VR32 OLK sepenuhnya kompatibel dengan seri SMC VR3200/3201 dalam hal dimensi pemasangan, ukuran port (1/8"), dan kinerja kelistrikan. Ini adalah pengganti drop-in 100% dengan harga yang lebih kompetitif. Penggantian VR3200 hemat biaya!

2.Apa perbedaan antara konverter VR32 dan Sakelar Tekanan?

VR32 adalah relai pneumatik-listrik mekanis yang dirancang untuk mengubah sinyal pneumatik menjadi sinyal kontak listrik. Sederhana dan tahan lama, terutama digunakan untuk mendeteksi status "Air ON/OFF" atau konfirmasi gerakan. Sakelar tekanan, di sisi lain, sering kali menampilkan tampilan digital dan skala penyesuaian yang tepat untuk memantau nilai tekanan tertentu.

3.Apa saja skenario aplikasi umum untuk konverter pneumatik-listrik VR32?

Relai penginderaan posisi silinder:

Deteksi batas langkah silinder: Ketika silinder mencapai batas, tekanan meningkat, dan VR32 mengirimkan sinyal ke PLC, mendorong mesin untuk melanjutkan ke langkah berikutnya.

Interlock pengaman: Mesin hanya akan hidup ketika tekanan udara mencapai standar, dan sirkuit terhubung.
