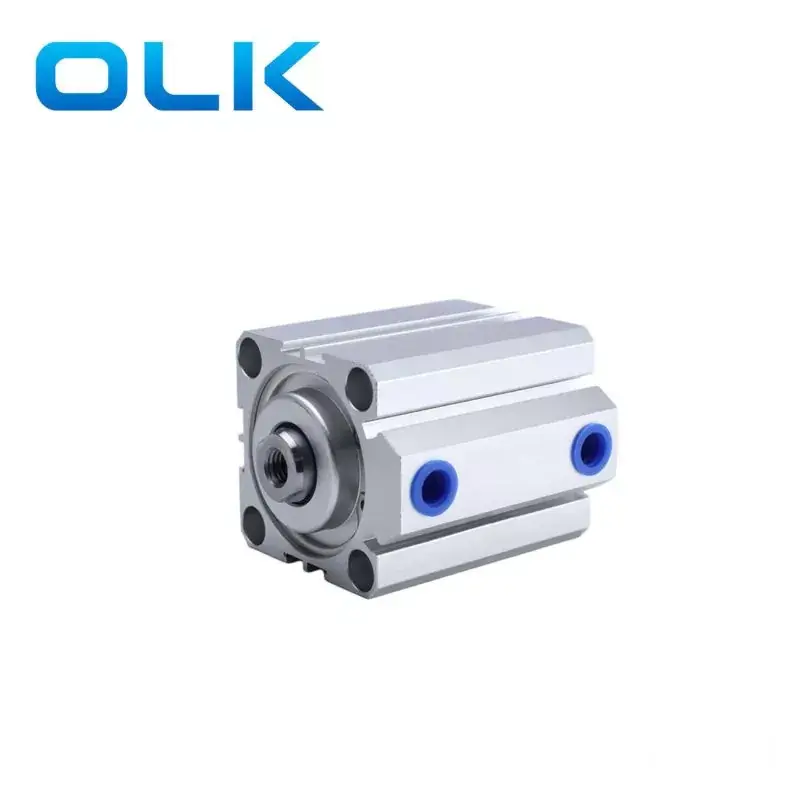

Seri Thin Seri SDA Ouleikai (OLK) menampilkan desain ultra-tipis, membuatnya cocok untuk aplikasi dengan ruang terbatas, memungkinkan untuk pemasangan dan pengoperasian di ruang sempit. Meskipun ukurannya kecil, silinder tipe tipis SDA menunjukkan kinerja yang sangat baik, termasuk respons cepat, operasi yang stabil, dan kemampuan penentuan posisi presisi tinggi.
Badan silinder tipis dilengkapi dengan slot sakelar magnetik di sekitarnya, membuatnya lebih mudah untuk memasang sakelar kedekatan. Dengan fungsi seperti dorongan linier dan rotasi, ia memiliki penerapan yang kuat dan dapat digunakan untuk kontrol komponen di perangkat elektronik, seperti kontrol terbuka/tutup drive CD dan kontrol transmisi dalam peralatan pencetakan.
Perusahaan pneumatik Olk memproduksi SDA Seri SDA Ultra-Thin Cylinder beroperasi secara stabil untuk waktu yang lama tanpa perlu pemeliharaan atau penggantian yang sering.
Operasi stabil pneuamtik pneuamtic SDA Seri Karakteristik Produk Silinder Tipis
Simbol silinder tipis SDA:
| Kode Pemesanan: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
MODEL: |
Magnet | Ukuran Bore |
|
Mencadangkan |
|
Stroke yang bisa disesuaikan |
Jenis Thread |
Jenis Thread |
| Sad: Silinder Tipis (Acing Ganda) |
Blank: Tanpa magnet |
|
|
|
|
10: 10mm | Blank: Thread Wanita |
Blank: Pt |
| SSA: Silinder tipis (akting tunggal-putsh) |
S: Dengan magnet |
|
|
|
|
20: 20mm |
B: Benang pria |
T: NPT |
| STA: Silinder tipis (akting tunggal) |
|
|
|
|
|
30: 30mm |
N: Tidak ada utas |
G: g |
| SDAD: Silinder tipis (batang ganda) |
|
|
|
|
|
40: 40mm |
|
|
| SDAJ: Silinder tipis (stroke yang dapat disesuaikan batang ganda) |
|
|
|
|
|
50: 50mm |
|
|
1. Mematuhi standar perusahaan.
2. Badan silinder dan penutup belakang, serta piston dan batang piston, terpaku pada konstruksi yang ringkas dan andal.
3. Bore silinder mengalami perawatan bergulir diikuti oleh pemrosesan oksidasi yang keras, memastikan ketahanan aus dan daya tahan.
4. Segel piston mengadopsi struktur penyegelan dua sisi khusus, dalam ukuran yang ringkas, dengan fungsi penyimpanan oli.
5. Struktur kompak secara efektif menghemat ruang pemasangan.
6. Alur sakelar magnetik disediakan di sekitar badan silinder untuk pemasangan sakelar kedekatan yang nyaman.
7. Berbagai spesifikasi jenis silinder tersedia untuk dipilih.
|
Ukuran bor (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Mode akting |
Akting ganda |
|||||||||
|
PENGANTAR PERANGKAT SINGLE / PENDAHULUAN Single |
- |
|||||||||
|
Media kerja |
Udara yang dibersihkan |
|||||||||
|
Tekanan kerja |
Akting ganda: 0,1-1,0 MPa (14-145psi) |
|||||||||
|
Akting tunggal: 0,2-1,0 MPa (28-145psi) |
||||||||||
|
Tekanan bukti |
1,5 MPa (215psi) |
|||||||||
|
Kisaran suhu kerja |
‘-20-80 ℃ |
|||||||||
|
Rentang kecepatan kerja |
Akting ganda: 30-500 akting tunggal: 50-500 |
|||||||||
|
Mode buffering |
Bantal crash |
|||||||||
|
Ukuran port |
M5X0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
