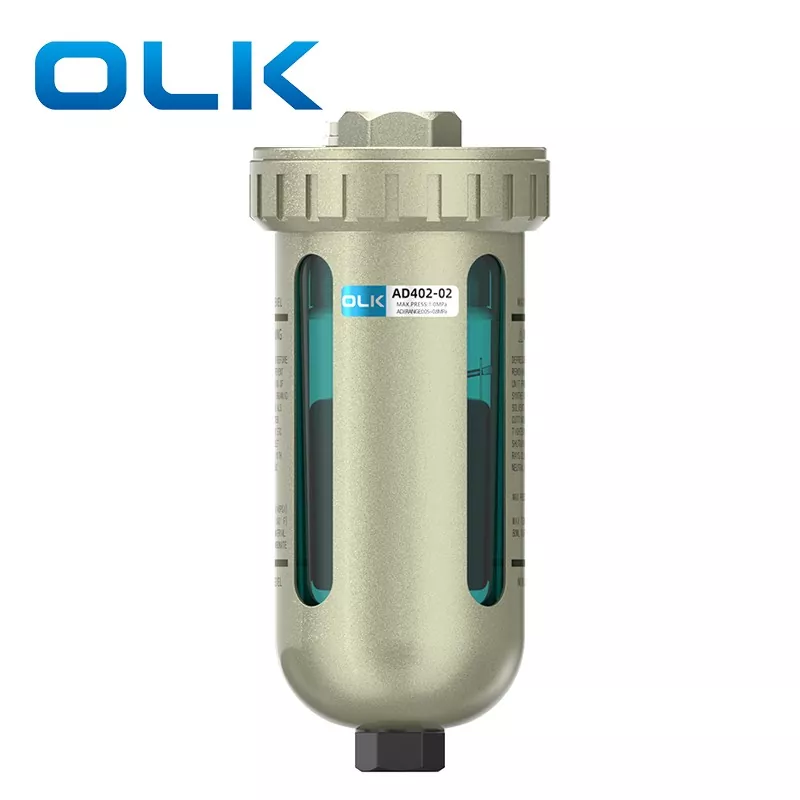

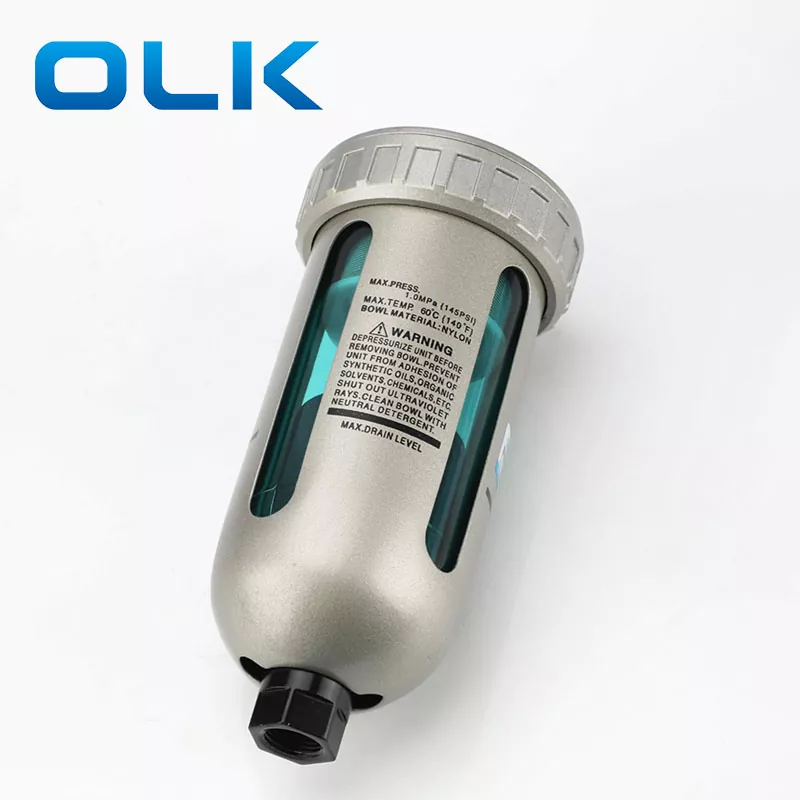

Katup Pembuangan Otomatis AD402

Katup pembuangan otomatis OLKAD402Melepaskan drainase secara otomatis dan andal tanpa memerlukan pengoperasian manual. Tahan debu dan korosi untuk kinerja jangka panjang, dengan pelindung mangkuk yang tahan lama disertakan sebagai standar. Dirancang untuk efisiensi, dibuat untuk keandalan!

Katup pembuangan otomatis AD402 Prinsip Kerja:

1.Tidak Ada Tekanan di Mangkuk:

   Ketika tidak ada tekanan internal, pelampung akan turun karena beratnya, menutup lubang ruang. Piston didorong ke bawah oleh pegas, dan drainase mengalir melalui lubang memanjang ke wadah, tempat pembuangannya.

2.Tekanan yang Diterapkan pada Mangkuk:

   Ketika tekanan internal melebihi 1 MPa, tekanan tersebut mengatasi gaya pegas, mengangkat piston hingga menempel pada cincin-O. Ini mengisolasi bagian dalam mangkuk dari luar.

3. Akumulasi Drainase:

   Saat drainase terkumpul, pelampung naik, membuka lubang ruang dan memungkinkan tekanan masuk. Tekanan ini, dikombinasikan dengan gaya pegas, mendorong piston ke bawah, mengalirkan drainase melalui pemandu pembuangan.

Melihat

1: Saat memasang pipa drainase, gunakan pipa dengan diameter dalam lebih dari 10 milimeter dan panjang tidak melebihi 5 meter. Jangan membengkokkan pipa ke atas.

2. Daya kompresor harus lebih besar dari 3,7kw

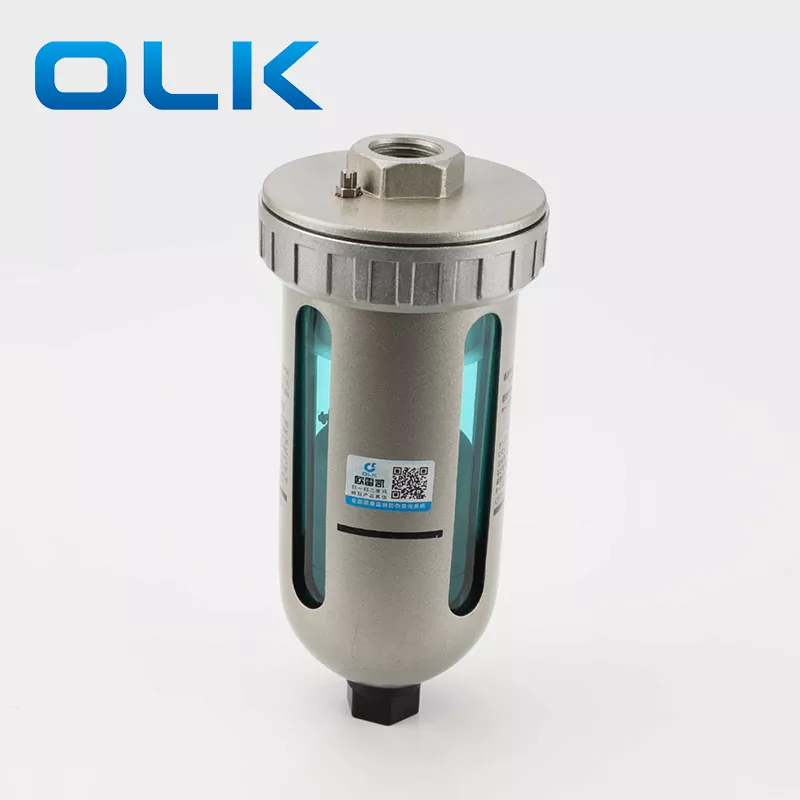

Katup pembuangan otomatis seri SMC tipe AD402Parameter umum
